Les principaux éléments de l'égout - tout ce qui est utile

Le système d'égout est conçu pour évacuer l'eau contaminée et les déchets humains à l'extérieur de la maison. Les effluents sont rejetés par le pipeline soit dans le système de drainage intra-bloc, puis central, soit recyclés dans une fosse septique. En plus du pipeline pour l'organisation du drainage, il faudra beaucoup d'éléments supplémentaires.

Éléments d'égout

Ce qui est nécessaire pour l'organisation des eaux usées domestiques

Les eaux usées domestiques collectent les eaux usées de la maison et les déversent dans la colonne montante.

Les composants pour les eaux usées comprennent:

  • serrures hydrauliques reliant les appareils de plomberie au pipeline;
  • pipeline déchargeant les drains du sol vers le collecteur;
  • tuyau de ventilation;
  • en réalité, la colonne montante elle-même;
  • chaise d'égout - une section horizontale du pipeline, à travers elle les drains tombent plus loin de la colonne montante.
Système d'égouts domestiques

Lors de la pose de tuyaux, des éléments de forme tels que révision, tés, coudes, bouchons, etc. seront nécessaires, sans quoi il est impossible de garantir le retrait des drains conformément à toutes les règles.

Éléments en forme

Les pièces façonnées pour les eaux usées peuvent autrement être appelées pièces de raccordement, elles sont disponibles dans les configurations suivantes:

  • couplage - un petit morceau de tuyau muni de douilles des deux côtés. Utilisé pour connecter 2 parties du pipeline;
Tuyau de couplage avec un couplage
  • adaptateur (réduction) - utilisé pour raccorder des tuyaux de différents diamètres. La réduction peut être coaxiale, excentrique;

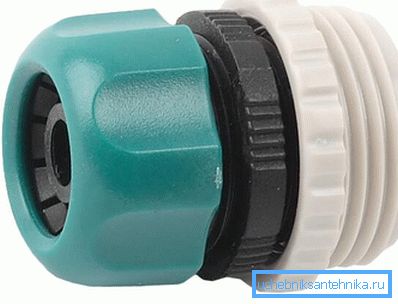

Adaptateur
  • - cet élément est indispensable dans les cas où vous devez créer une branche qui s'étend du système d'égout principal, par exemple lors d'une distribution au sol avec vos propres mains.

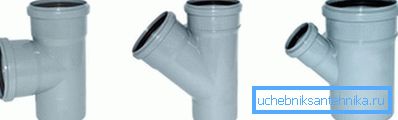

Types de tees
  • révision - le même tee, seule la sortie est fermée par un bouchon et la branche elle-même est petite. Utilisé pour obstruer les eaux usées pour les nettoyer;
Audit des eaux usées
  • traverser - le but est le même que celui du tee, mais avec son aide un noeud plus complexe est organisé;

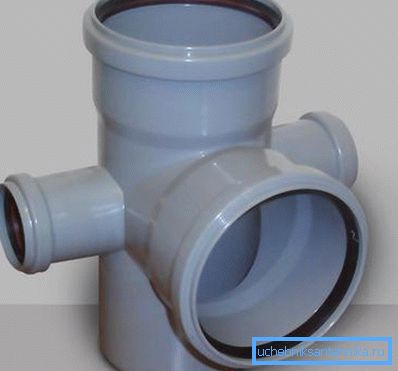

Croix pour créer un noeud complexe
  • genou (robinet) - utilisé pour tourner le pipeline;
  • clapet anti-retour - il est nécessaire dans les situations d'urgence, grâce à cela, les eaux usées ne pourront pas s'écouler en cas de dysfonctionnement du système de drainage;

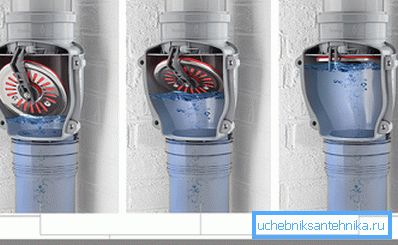

Schéma du clapet anti-retour
  • talon - lors de la réparation, il est utilisé pour le recouvrement des égouts.

Les doublures d'égout sont un élément essentiel lors de la pose du système. Sans eux, il est impossible d'effectuer l'installation du tuyau au sol ou son raccordement à la colonne montante.

Caractéristiques des appareils de raccordement de plomberie

La connexion de tout appareil sanitaire doit être organisée de manière à ce que les odeurs désagréables du système d'égout ne fuient pas dans la pièce. La méthode la plus simple est considérée comme une connexion via un siphon.

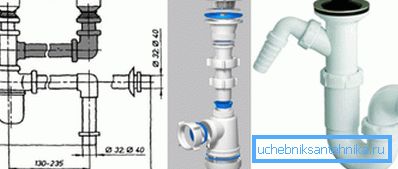

Siphon pour le lavage

Le siphon ressemble à un tuyau en forme de S ordinaire. Grâce au bouchon d’eau, la protection contre les odeurs est garantie. Si la maison ne prévoit pas de résidence habituelle dans le pays, par exemple, vous pouvez envisager d'autres moyens de protection contre les odeurs (siphon d'égout sec).

Réparation des égouts

Lors de la réparation des éléments ci-dessus ne sera pas suffisant. En particulier, lors du remplacement d’une section du pipeline, des conduites d’égout seront nécessaires.

Il arrive souvent qu'une partie de l'ancien tuyau soit pourrie ou simplement fissurée. Dans ce cas, il ne sera pas nécessaire de remplacer le système de drainage, mais seulement une petite partie. Afin de connecter le nouveau tuyau au système de drainage existant, des tuyaux de dérivation sont utilisés.

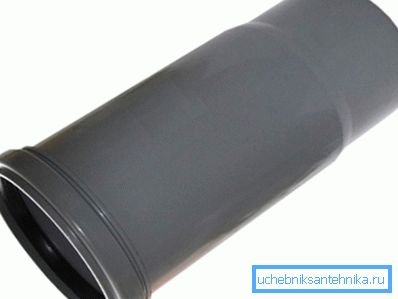

Tuyau d'égout

À l’extérieur, le tuyau d’égout ressemble à une petite section de tuyau, il est lisse, d’une part, et le manchon, d’autre part. En conséquence, d'une part, la connexion est réalisée en forme de cloche, d'autre part - dans le joint, en utilisant un couplage.

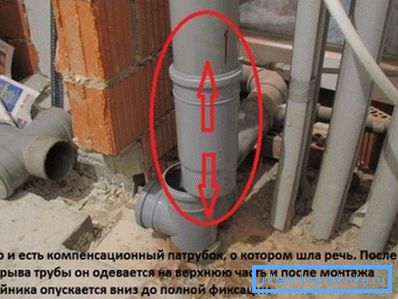

Bonne installation du tuyau d'égout

Parfois, lors de la réparation de vieilles eaux usées en fonte, il est nécessaire de raccorder des tuyaux en plastique et en fonte. Dans le même temps, l’étanchéité requise d’un mastic n’est pas suffisante. Tout d'abord, vous devrez insérer un manchon en caoutchouc dans la douille en fonte et un tuyau en plastique.

L'étanchéité du dispositif sanitaire et du joint de la canalisation

Le manchon d'étanchéité sert à réduire les risques de fuite entre l'appareil de plomberie et le pipeline. Extérieurement, le brassard ressemble à un anneau de caoutchouc porté par-dessus le joint.

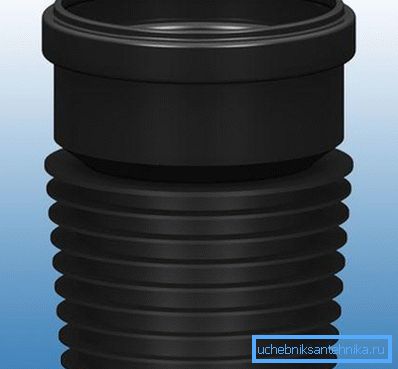

Manchette d'égout

Pour obtenir une plus grande élasticité, le brassard ne contient pas de polymères, seul le caoutchouc naturel est utilisé pour les produire. Cependant, en cours de fonctionnement, il est nécessaire d’utiliser un lubrifiant afin que le caoutchouc ne se fissure pas.

Faites attention! Le caoutchouc additionné de polymères est plus durable, c'est-à-dire que le processus d'installation est facilité. Mais il n’est pas aussi élastique que le caoutchouc naturel et ne garantit pas toujours un ajustement serré au tuyau.

Si vous envisagez d'utiliser un manchon en caoutchouc, vous avez également besoin de lubrifiant pour les tuyaux d'égout. Si vous essayez d'insérer l'extrémité du tuyau dans le manchon sans lubrification, le caoutchouc peut être facilement endommagé. Et après le montage, le brassard doit être lubrifié périodiquement.

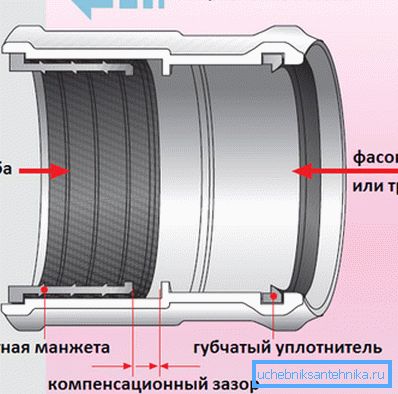

Schéma de raccordement du tuyau avec manchette

En ce qui concerne un lubrifiant spécifique, il existe de nombreuses options, certaines préfèrent utiliser le lubrifiant automobile, qui est utilisé pour les inserts en caoutchouc dans les portes des voitures en hiver. Mais la graisse sanitaire habituelle vous permet de garder le caoutchouc intact et intact.

Éléments d'égouts extérieurs

Outre les tuyaux eux-mêmes, les révisions et les coudes, la section extérieure du système de drainage comprend plusieurs éléments spécifiques. Dans le cas d'un système d'égout autonome, les drains doivent être stockés quelque part pendant le nettoyage. Il est donc nécessaire de construire une fosse septique et, mieux, une fosse septique.

La construction du puisard

Les fosses septiques d'égout sont une fosse commune dans laquelle les drains se déposent, les grosses particules se déposent au fond, après quoi les eaux usées clarifiées passent à l'étape suivante de purification. Extérieurement, le puisard ressemble à une fosse avec des parois et un fond renforcés (ou un conteneur spécial).

Si le puisard est construit indépendamment, l'instruction ressemble à ceci:

  • une fosse fouille dans le sol (profondeur d'environ 2,5 m, section d'au moins 2,0 x 2,0);
  • une couche de gravier recouverte d'une couche de sable est versée au fond de la fosse;
  • après cela, le fond et les parois de la fosse doivent être scellés. Vous pouvez construire un coffrage, placer la cage de renforcement dans la fosse et remplir de béton les murs et le fond de la fosse, il est permis de renforcer les murs avec des briques;

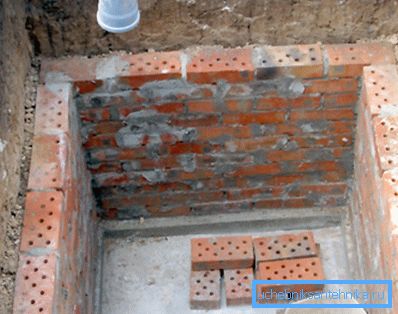

Les murs du carter bordés de briques
  • une fois le béton durci, il ne reste plus qu'à bétonner le plafond et aménager le puisard.

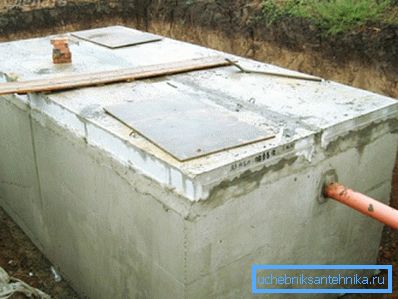

Sur la photo - décanteur en béton

Vous pouvez aller dans l’autre sens, beaucoup au lieu d’un bétonnage laborieux pour les puisards utilisent des récipients en plastique de gros volume. Il peut s'agir d'eurocubes, de fûts en plastique, de fûts en métal, qui étaient auparavant des peintures stockées. Dans ce cas, le prix du dispositif de puisard est bas, mais l’étanchéité est assurée.

Il existe des options budgétaires pour les puisards. À partir de pneus classiques pour un camion, vous pouvez construire un puisard adapté aux égouts utilisés de manière irrégulière.

Décanteur simple

Séparer les réservoirs pour les fosses septiques. Extérieurement, un tel récipient ressemble à un grand baril avec des tuyaux de ventilation et l'espace intérieur est divisé en zones distinctes: d'abord, les drains sont installés, puis par le système de trop-plein, le liquide entre dans la deuxième section, où le nettoyage final a lieu.

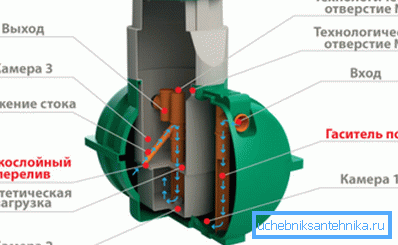

Schéma de fosse septique

Faites attention! Si la peinture était précédemment stockée dans le canon, elle ne peut être utilisée comme décanteur qu’après un nettoyage en profondeur et une cuisson. Sinon, il y a un risque de contamination du sol par la chimie.

Tubes et barils en plastique fluoré pour eaux usées

Il convient également de mentionner les tambours en PTFE dans les égouts. Le PTFE lui-même est un matériau intéressant. Les tubes et tonneaux qui en proviennent peuvent être utilisés dans une plage de températures allant de -100 ° C à +250 ° C. En outre, le PTFE est durable et durable.

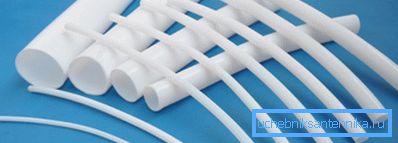

Tuyaux fluoroplastiques

Faites attention! Le fluoroplaste est un matériau inerte, il ne réagit pas même avec des substances très agressives, il dépasse même le platine et l'or dans cet indicateur. Par conséquent, son utilisation dans les eaux usées ordinaires n'est pas entièrement justifiée. Le plus souvent, les tubes et tubes en fluoroplastique sont utilisés dans l'industrie chimique.

Résumant

Le drainage fait depuis longtemps partie intégrante de la vie confortable d'une personne. Les matériaux décrits aideront à déterminer la liste des éléments qui seront nécessaires lors de l’installation du système de drainage et à éviter les retards dans l’exécution des travaux. Grâce à ce système d'égouts bien organisé durera plus d'une décennie.

La vidéo dans cet article montre certaines des nuances du système d'égout interne.
