Pose de canalisations d'égout dans la maison: guide pas à

La maison ou le chalet est le rêve de beaucoup de gens aujourd'hui. La cohue des grandes villes est fatigante et, en rentrant chez moi, je veux me sentir propriétaire à part entière. Mais en même temps, la propriété privée devrait être dotée de tous les avantages de la civilisation. Et la pose de conduites d’égout dans une maison privée est l’une des étapes les plus importantes de la préparation d’un séjour aussi confortable.

Contrairement à la croyance populaire, il n’est pas aussi difficile de monter un système d’égouts avec vos propres mains qu’il semble. Bien sûr, il faut transpirer, mais le résultat en vaut la peine. L’instruction technologique générale énoncée dans cet article n’exige pas de connaissances fondamentales. Il suffit de maîtriser les compétences initiales de la construction et de posséder un outil de plomberie au niveau du ménage.

Systèmes de séparation

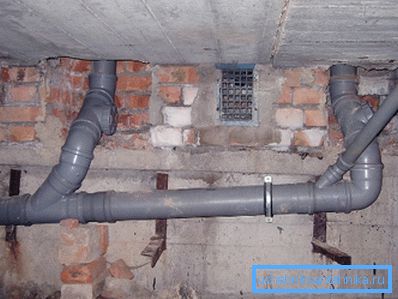

Dans les constructions privées de faible hauteur, la construction de tout système d’égouts peut être divisée en 2 étapes. Le premier est l'installation de la tuyauterie à l'intérieur du bâtiment. C'est-à-dire l'installation et la fixation des colonnes montantes, ainsi que la fourniture de la canalisation à tous les points de fonctionnement des équipements sanitaires. Cela peut également inclure un nœud de distribution dans le sous-sol du bâtiment.

Tout ce qui est en dehors du sous-sol, les experts se réfèrent au système externe. Il comprend une ligne allant de la maison au drain. De plus, cela inclut également les fosses de drainage, les fosses septiques ou des stations de filtration autonomes plus modernes et plus coûteuses.

Installation du système interne

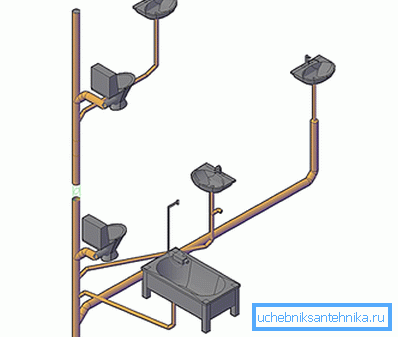

Tout spécialiste vous dira que les structures de ce type doivent être placées aussi compactes que possible. Idéalement, 1 ligne est créée et tous les points de décharge sont montés à proximité. Dans ce cas, plus la configuration du système est complexe, plus le risque de blocage et d'erreur d'installation est élevé.

Bien sûr, il existe certaines normes de GOST, qui indiquent quelle section de tuyaux doit être choisie pour des systèmes de longueurs différentes. Mais par expérience, nous pouvons dire que plus une section est choisie, plus elle fonctionnera en toute sécurité. Pour les bâtiments privés à faible nombre d'étages, la taille de l'autoroute centrale commence à 100 mm. La section minimale du tuyau pour le câblage dans des locaux de 40 à 50 mm.

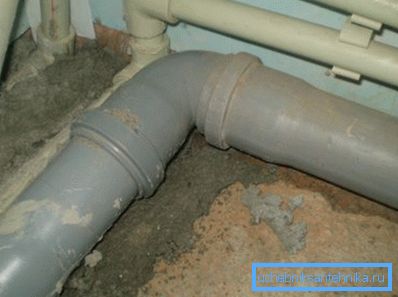

Important: Évitez les angles vifs lors de la conception et de l’installation de structures. L'angle de flexion du genou maximum recommandé est inférieur à 45 °. Dans les grands virages, la probabilité d'obstruction du réseau d'égout augmente.

Nous faisons un croquis

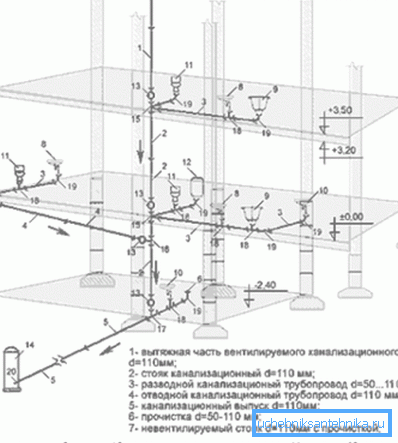

Les maîtres expérimentés savent bien poser des canalisations d’égout dans une maison privée, ce qui s’appelle un œil, mais si vous n’avez pas l’expérience nécessaire, il est préférable d’élaborer un plan détaillé avec des dessins détaillés.

• Nous ne vous conseillons pas de confier aveuglément ces documents à la maison qui existe déjà.. Il est préférable de prendre un ruban à mesurer, un crayon, une feuille de papier millimétré et de mesurer toutes les pièces dans lesquelles le drain sera monté. N'oubliez pas de prendre en compte l'épaisseur des murs et des murs.
• Après cela, la première chose dont vous avez besoin pour décider de l’emplacement de la colonne montante centrale. En règle générale, il est monté derrière les toilettes et la distance entre celle-ci et la principale ne doit pas dépasser 1 m.
• Suivant attire à chaque point.. Parallèlement, vous devez noter combien et à quel degré de précision, vous aurez besoin de genoux, de coudes, de fixations et d’autres matériels connexes.
• Si vous êtes un heureux propriétaire d’une maison à deux étages, nous vous conseillons de construire des installations sanitaires sur les deux étages et de les placer au même endroit..
• Lorsque la maison est terminée, allez au sous-sol et dessinez la jonction locale. À la dernière étape, vous devez décider de son déroulement et à quel endroit du toit le tuyau de ventilation sera retiré.

Choisir des pipes

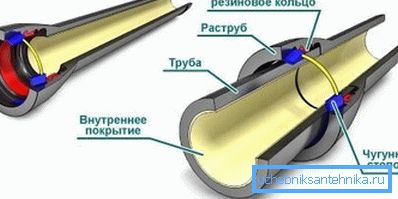

Dans un passé relativement récent, les systèmes d'égouts ont été installés exclusivement avec des tuyaux en fonte. Le matériau est certes bon et durable, mais lourd, cassant et d’un prix raisonnable, auquel s’ajoute le fait que la fonte est sensible à la corrosion.

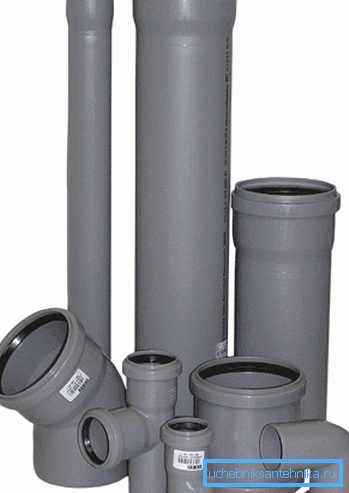

Désormais, les responsables commerciaux sont des tubes en polypropylène (PP) ou en chlorure de polyvinyle (PVC). En raison de la surface intérieure lisse, ces drains sont beaucoup moins souvent obstrués. Le matériau est très léger et facile à installer.

Important: pour la distribution interne des eaux usées, des tuyaux de couleur grise sont utilisés. Pour la pose dans le sol, le matériau est pris brillant, généralement orange. En plus des différences de couleurs, les tuyaux de câblage externes ont des performances plus élevées.

Conseils d'installation

Il existe actuellement dans le réseau commercial une gamme suffisante de produits en plastique et divers accessoires de montage. En règle générale, dans le jeu, la présence de joints en caoutchouc est fournie, mais par confiance, il est recommandé, lors du montage, de lubrifier tous les joints avec du silicone.

De grande importance lors de l'installation d'un angle système. Les systèmes sans pression sont basés sur la gravité, il est donc important de respecter la pente minimale, plus on peut être moins.

Conformément au SNiP 2.04.03-85, ainsi qu’à SanPiN 2.1.4.1110-02, la pente du tube d’une section de 50 mm doit être de 30 mm par 1 p / m. Pour les tuyaux de 100 mm, une inclinaison de 20 mm à 1 ppm est suffisante.

Astuce: chaque jonction majeure ou chaque genou coupant doit fournir des écoutilles pour les structures de maintenance. Ainsi, en cas de blocage, il vous sera plus facile de dégager un secteur plutôt que de vous rendre à l’embouteillage en quelques virages.

Ventilation

L’installation d’un tuyau d’entonnoir ou d’un purgeur est une procédure obligatoire lors de la construction d’un système d’égout dans une maison privée. En fait, il s’agit d’une continuation de la colonne montante, qui est affichée au-dessus du niveau du toit de 700 mm.

Cet appareil est nécessaire pour normaliser la pression interne du système. Sans lui, en raison de la chute de pression ou du choc hydraulique, une odeur désagréable provenant d'un tuyau peut pénétrer dans les locaux d'habitation.

Important: N'oubliez pas que la distance entre la sortie de la ventilation du ventilateur et la fenêtre ou le balcon le plus proche ne doit pas être inférieure à 4 m. De plus, il est déconseillé de l'associer à la ventilation domestique ou à un poêle de la maison.

Système extérieur

Idéalement, la technologie de pose de tuyaux d'égout dans le sol nécessite un enfouissement en dessous du niveau de gel du sol. Mais dans de nombreuses régions de notre pays, le sol gèle à 1-1,5 m et plus. En règle générale, le tuyau est donc posé à une profondeur de 50 à 70 cm et réchauffé.

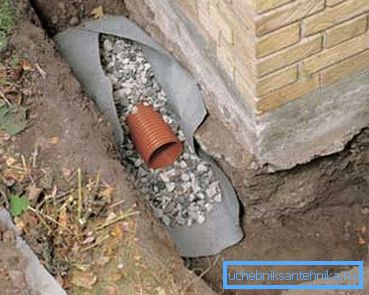

Pour l'isolation autour du tuyau d'échappement, un cocon est composé d'un tuyau de plus grand diamètre ou de tout autre produit d'étanchéité du rouleau, l'option la moins chère étant le polyéthylène technique. Le jeu entre l’imperméabilisation et le drain est compris entre 50 et 150 mm et est rempli de toute isolation non hygroscopique. Le plus souvent, il s'agit d'une mousse de mie ou d'argile expansée.

Dans les régions septentrionales, il est recommandé de fixer un câble électrique isolé au bas du tuyau, à l'extérieur. Notez également que lorsque vous quittez la fondation, un manchon est placé sur le drain et que l'espace est rempli d'isolant afin d'empêcher le contact direct du drain avec la fondation en béton froide. De plus, vous devez surveiller le respect de la pente.

Astuce: le système est préférable de monter par secteur. Mais avant de tout mettre en place, connectez l’équipement de plomberie, écrasez-vous dans l’égout central ou la fosse septique et enterrez le câblage externe. Nous vous conseillons de vérifier le travail de chaque secteur en y versant de l’eau propre. Les mesures sont bonnes, mais l’eau indiquera immédiatement les erreurs.

Dans la vidéo de cet article, vous pouvez voir certaines des subtilités de l'installation.

Conclusion

Comme vous pouvez le constater, vous posez vous-même des conduites d’égout, si vous voulez une tâche très concrète et réalisable. Il est théoriquement possible de faire tout le travail seul, mais il est préférable d’inviter au moins un assistant. L’expérience montre que ce ne sera pas seulement plus rapide, mais aussi plus sûr. Comme vous le savez, deux têtes fonctionnent mieux.
