Quel est l'équipement pour les eaux usées

Les équipements d’assainissement comprennent tous les matériaux de construction spécialisés, grâce auxquels de l’eau sale est évacuée de la maison, telle que les toilettes, la salle de bain, le lavabo, l’évier et d’autres installations sanitaires et son nettoyage. Aujourd'hui, la plupart des éléments de l'équipement sont en plastique, car ils ne s'effondrent pas sous l'influence de l'humidité et de l'air, ils ne sont toutefois pas dépourvus de métal.

Nous allons essayer d'expliquer le but de divers raccords et appareils, ainsi que de vous montrer la vidéo présentée dans cet article.

Eaux usées

Ligne de composant

Note Le mot eaux usées chez l'homme ordinaire dans la rue est associé à un tuyau par lequel les eaux usées s'écoulent dans le puisard. Mais en réalité, tout est beaucoup plus compliqué, même si vous ne tenez pas compte de l’installation de traitement.

Afin d'amener le pipeline à la place du flux, vous avez besoin de nombreux raccords, réductions et joints d'étanchéité différents.

• Afin de réaliser toute connexion dans le pipeline - cadre, virage, découplage, transfert vers un autre diamètre, transfert vers un autre niveau ou un autre niveau, vous aurez besoin de plusieurs adaptateurs, appelés raccords.. Mais ici, nous ne parlons que des raccords de transition qui n’ont pas d’autres fonctionnalités, mais ils font un excellent travail avec toutes les fonctions énumérées ci-dessus. Les courbes de virage et de jonction peuvent avoir un angle de 32 ?, 45? et 90?.

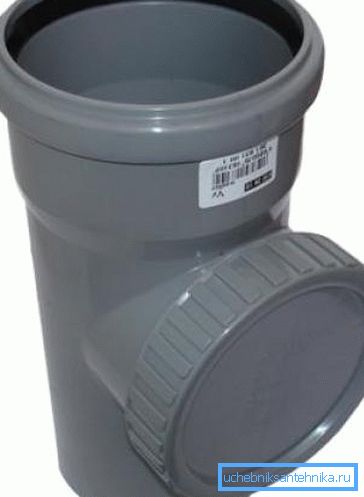

• Dans les virages, ainsi que dans les zones où la longueur du pipeline dépasse 4 à 5 mètres, des tees spécialisés pour la maintenance préventive de la canalisation principale sont appelés inspection des égouts. Cet élément ressemble à un té normal. Seule sa branche latérale possède un couvercle qui le ferme en cours de fonctionnement. En cas de blocage, le couvercle est dévissé et le bouchon est éliminé à l'aide d'un câble sanitaire à travers ce canal. Dans les lieux où l'audit se bloque, équipez-vous de niches (à l'intérieur) ou de regards (dans la rue).

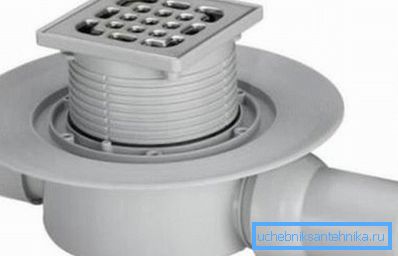

• Pour l'évacuation des eaux usées dans la pièce, par exemple dans la salle de bain, une évacuation est insérée dans le système pour évacuer l'eau du sol, qu'elle soit verticale ou horizontale, comme sur la photo ci-dessus - tout dépend de la profondeur du joint. Mais dans la rue, une grille d’égout est utilisée à ces fins. Seulement, dans ce cas, ce n’est pas le tuyau qui sert le plus souvent au drain, mais la goulotte.

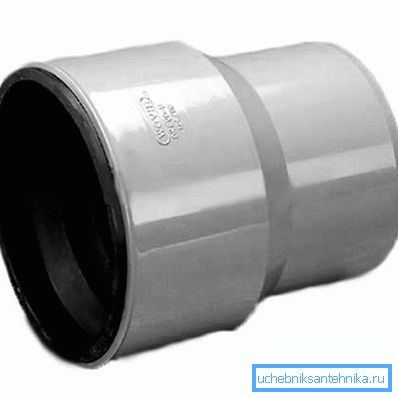

• Pour changer de diamètre, il est possible d'utiliser non seulement un raccord rigide, mais également un manchon d'égout, également appelé réduction.. Un tel dispositif est principalement utilisé pour les tuyaux de siphons, lorsqu'ils doivent être connectés au tronc, par exemple, amarrer l'extrémité du tuyau de 40 mm avec un raccord de retrait de 50 mm. De plus, les raccords avec une sortie de 32 mm sont très rares. Par conséquent, pour les machines à laver et les lave-vaisselle, les manchettes en caoutchouc permettent également de passer de 32 mm à 50 mm.
• De plus, tous les joints des tuyaux en plastique ne sont pas scellés avec des silicones, des produits d'étanchéité et des rubans adhésifs - des joints d'étanchéité en caoutchouc sont utilisés à cette fin, dont le prix n'est pas pris en compte lors de la budgétisation, puisqu'il s'agit d'accessoires pour tuyaux. De tels joints résistent parfaitement à la basse pression du fluide résiduel et si, après la construction de l'ensemble, vous remarquez une fuite, ne vous précipitez pas pour le sceller avec un produit d'étanchéité. Cela signifie que la bague est inclinée et doit être fixée.

Recommandation. Lors du montage de la ligne, cela peut parfois s'avérer difficile car les joints en caoutchouc sont trop rigides et le fabricant ne donne aucune instruction à ce sujet. Afin de faciliter l'assemblage, vous devez terminer le tuyau, qui doit être passé à travers le joint, enduit de tout détergent liquide, sans lequel aucune ménagère moderne ne peut faire.

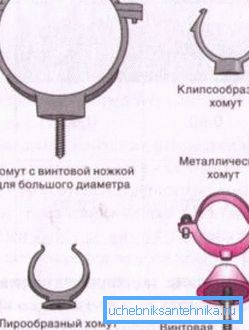

• Pour la fixation rigide, des colliers en plastique et en métal sont utilisés pour les tuyaux d’égout, qui sont montés comme des supports, c’est-à-dire que le collier est fixé au plan de support (mur, sol, plafond) et comprime le tuyau de manière rigide.. Ces consoles jusqu’à 32 mm peuvent être en plastique mais, à partir de 50 mm, elles sont en métal.

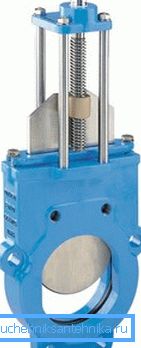

• Une telle vanne pour eaux usées à usage industriel est utilisée dans les industries minières ou des pâtes et papiers pour les matériaux en vrac et les liquides visqueux.. De plus, en génie civil, une grue est parfois installée sur une canalisation d'égout d'une colonne montante ou d'une chaise longue, ce qui permet de fermer temporairement une certaine section afin que le flux de liquide n'interfère pas avec les travaux de maintenance.

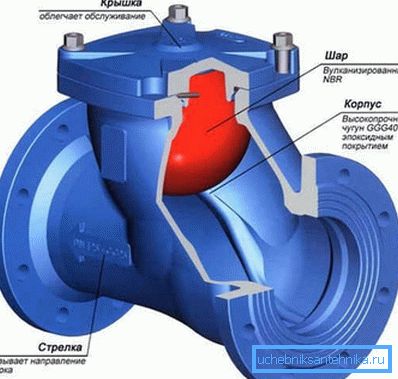

• Pour la protection contre les débordements, des clapets anti-retour sont utilisés, qui peuvent avoir un type de constipation à bille et une connexion à bride, comme sur la photo du haut.. Monté de tels dispositifs sur de grands pipelines.

• Pour les tuyaux d’égout en plastique, tant à l’intérieur qu’à l’extérieur, utilisez des clapets anti-retour à membrane horizontaux et verticaux en plastique.. L'élément de verrouillage est ici une membrane avec un joint en caoutchouc (1) qui est maintenu et déplacé sur le levier (2), et un accès préventif est fourni à travers la trappe d'accès (3).

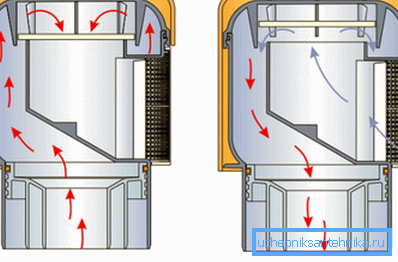

• Lorsque de l'eau est évacuée dans le système, un vide d'air se forme, ce qui entraîne divers bruits parasites.. Pour rétablir la pression dans la canalisation, une vanne d'échappement est montée. Une légère différence de pression entre l'intérieur et l'extérieur de la vanne s'ouvre légèrement, permettant à l'air de la pièce de combler son déficit dans le système.

Note En tant que mesure décorative, dans les bâtiments résidentiels et industriels, ils assemblent souvent un conduit pour un tuyau d'égout. Mais dans les endroits où le pipeline comporte des modifications ou des robinets, le boîtier doit être équipé de portes ou de murs amovibles pour assurer un libre accès au système.

Fosse septique

L’une des composantes importantes de l’équipement du système d’égouts est une usine de traitement des eaux usées, qui dans la version domestique ressemble à une fosse septique pour le traitement des eaux usées. Un tel dispositif peut être acheté dans le magasin - la structure entière est en plastique et peut subir une biofiltration profonde - en fait, après ce nettoyage, l’eau convient à la consommation alimentaire.

Mais de tels dispositifs dans les parcelles de campagne sont construits de leurs propres mains, en utilisant à cet effet des tonneaux en métal ou des anneaux en béton, mais dans ce cas, l'épuration des eaux usées dans le sol a généralement lieu.

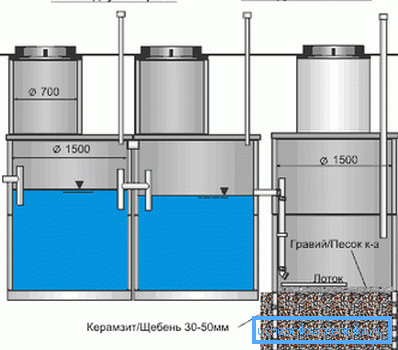

Établissez des réseaux d'égouts pour une fosse septique, généralement à une certaine distance des sources d'eau (puits, réservoirs), des structures architecturales, des arbres et des arbustes. Le liquide subit ici trois étapes de purification - les éléments les plus lourds se déposent dans le premier puits, dans le second - ceux qui ont glissé dans le premier et dans le troisième sont déjà en cours de purification du sol.

Du sable et des pierres concassées sont versés dans le troisième réservoir au fond en guise de tampon de filtration.

Conclusion

Lors de l’installation du système, vous n’aurez pas à utiliser tout le matériel d’égout évoqué dans cet article - vous utilisez ici le principe de quantum satis (aussi longtemps que nécessaire). En outre, tout dépend de la distance et de la puissance du système.
