Quel est le schéma de la citerne de toilette: éliminer les

Si chez vous ou au travail le réservoir de la citerne est cassé, il peut être réparé dans près de 90% des cas, et le plus souvent, il n’est pas nécessaire que ce soit un mécanicien ou un préposé aux décharges par-dessus le nuage. Mais pour effectuer des réparations sur un appareil, vous devez au moins comprendre comment il fonctionne et en quoi il consiste.

Nous souhaitons attirer votre attention sur les principaux types de réservoirs, leur parler brièvement de leur travail et leur présenter la vidéo présentée dans cet article.

Réservoirs de rinçage

Comment ça marche

Note Parmi les nombreux modèles, le principe de fonctionnement du réservoir de toilettes reste toujours le même: l'eau est aspirée dans le réservoir jusqu'à un certain niveau et est évacuée à l'aide d'un mécanisme actionné par un levier ou une tige.

• Bien que les citernes puissent fonctionner au moyen de mécanismes d'aspect très différents, elles ont néanmoins le même objectif: évacuer les eaux usées de la cuvette des toilettes. En outre, aucune de ces unités n’est montée uniquement au-dessus de la cuvette des toilettes, c’est-à-dire sur son étagère en forme d’assiette, sur un mur ou dans une niche (elle peut être latérale).
• Voyons maintenant comment fonctionne le réservoir de toilette, quelle que soit la conception et la fonctionnalité des vannes. Tout d'abord, le réservoir est alimenté en eau (par le côté ou par le bas) dont le débit est régulé (ouvert / fermé) par un robinet d'arrêt ou un robinet à tournant sphérique.
• Le niveau d'eau dans le réservoir est contrôlé par un flotteur qui est relié d'une manière ou d'une autre par un levier avec une vanne d'arrêt. Lorsque le niveau d'eau monte, le flotteur monte en même temps que le robinet. Ainsi, la distance entre le trou traversant et le bouchon est réduite jusqu'à ce que le trou soit complètement bouché.
• En outre, l’instruction prévoit un levier latéral, ou une tige avec un bouton / une clé ou une balle pour forcer l’ouverture au fond de la citerne - l’eau est évacuée dans les toilettes. La soupape dans la partie inférieure (décharge) du réservoir peut également être différente, mais sa fonction est toujours la même et, en position fermée, elle est maintenue par des forces de gravité.

Réservoirs de style ancien

Pour commencer, voyons comment distinguer les conceptions de l'ancien modèle des nouvelles, et il n'a même pas besoin de connaissances particulières, car il existe des signes visuels et techniques très clairs.

1. Tout d'abord, dans les modèles plus anciens, le réservoir est en fonte ou en faïence (le summum de la grâce et de la prétention).

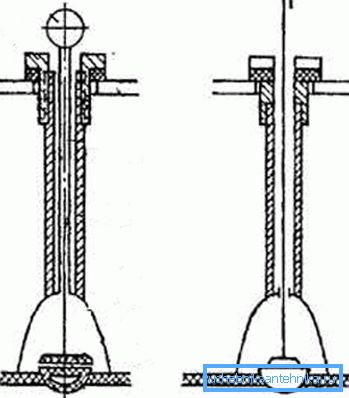

2. Deuxièmement, Ces conteneurs sont drainés soit par un levier latéral, soit par une tige centrale, mais pas en appuyant sur un bouton, mais en soulevant cette tige à l'aide d'une balle.

Comme vous le savez, à l’époque de l’URSS, les locaux utilitaires, auxquels les toilettes étaient également référées, n’avaient même pas songé à les équiper d’un design moderne. En conséquence, la population a reçu de la plomberie de l’industrie sans fioritures - c’était juste un réservoir d’eau et rien de plus.

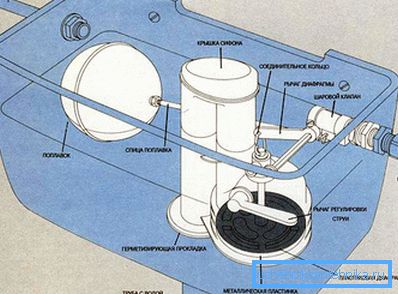

Les appareils plus anciens ont une conception assez simple, et l’eau est évacuée à travers un siphon de refoulement de grand diamètre, où se trouve une vanne en plastique ou en caoutchouc et que vous pouvez à première vue confondre avec un plongeur. La tige de cette soupape est amenée sur la poignée latérale qui sert de levier, c’est-à-dire que cette poignée a un support vertical central.

La soupape d’arrêt de l’alimentation en eau du réservoir fonctionne ici selon le principe général: lorsque le niveau d’eau monte, le flotteur s’accompagne, entraînant la soupape vers le bas et cette dernière, alignée verticalement à partir d’une position inclinée, ferme le trou d’alimentation en eau.

Lorsque l'eau est évacuée du réservoir, le flotteur est abaissé, ouvrant la vanne, et le processus de réapprovisionnement complet est répété.

Malgré le fait que ces réservoirs de drainage soient plutôt encombrants, ils sont néanmoins très fiables et faciles à réparer, car vous pouvez y remplacer n'importe quelle pièce ou même la fabriquer vous-même. Il n'y a pas de modules, il manque de très petits détails et vous pouvez donc voir des réservoirs à l'ancienne dans certains appartements, qui ont déjà 40 ou 50 ans.

Modèles modernes

Dans les citernes modernes avec un (voir photo ci-dessus) ou deux boutons (clés), le processus de prise et de chute d'eau se produit exactement comme sur les anciens modèles, mais leur apparence est beaucoup plus attrayante et s'intègre parfaitement dans les salles de bains décorées de céramique.

De plus, ils ressemblent même à une partie d'un tout dans une toilette ou une salle de bain, et leur prix est bien sûr beaucoup plus élevé.

Mais les modifications ne se sont pas produites uniquement dans la conception: les vannes d’arrêt sont devenues complètement nouvelles et, en cas de panne d’un nœud, il vous suffit de remplacer le module entier, c’est-à-dire que certaines pièces telles que le flotteur, le clapet anti-retour ou la tige / levier ne peuvent pas être remplacées.

Le bloc est pourvu d’un filetage, c’est-à-dire que lorsqu’il est fixé en position verticale, il se trouve, pour ainsi dire, sur un dispositif d’attache vissable sur le couvercle et sur le fond. Le module de la vanne d’arrêt de la conduite d’alimentation en eau comporte un ensemble séparé, mais il n’est pas vendu séparément. Toutes les vannes du réservoir de toilette sont vendues dans le kit et sont peu coûteuses car le plastique est meilleur marché.

En fait, le même principe de fonctionnement et le module avec une vanne double, mais dans ce cas, il existe deux modes de décharge de l’eau: l’un est plein et l’autre moitié. Ainsi, si le volume moyen d’un grand drain est de 7 à 8 litres, un petit drain a 3 , 5-4 litres, mais ces indicateurs sont régulés.

Donc, si de l'eau ne coule pas dans le réservoir des toilettes, le problème réside probablement dans le réglage ou la défaillance de la vanne d'arrêt. Mais dans la plupart des cas, il est beaucoup plus facile de remplacer simplement le module de vanne d'arrêt de la cuvette des toilettes.

Note Pour les cafés, les bars et les restaurants, en règle générale, ils installent des réservoirs à double drain, qui ne disposent pas d'ajustement. Pour un usage privé, de tels modèles ne sont pas très pratiques et précisément à cause du manque d'ajustement.

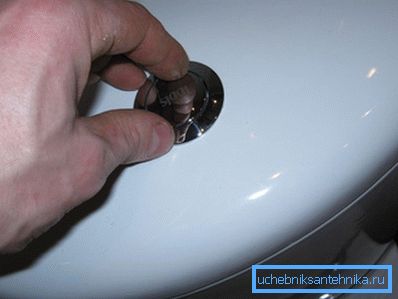

Mais pour remplacer un tel module pour la plupart des utilisateurs, la question qui se pose est de savoir comment démonter le réservoir de toilette s'il n'y a pas de boulons, d'écrous et de vis? Tout cela se fait très simplement - il vous suffit de dévisser les boutons avec l’écrou (c’est un petit bloc de module) dans le sens anti-horaire et le cache est retiré.

Si vous souhaitez régler le réservoir de toilette, vous devez modifier la position du flotteur, c’est-à-dire le déplacer sur la tige dentée vers le haut ou le bas. Plus il est bas, plus le niveau d'eau dans le réservoir sera bas.

Conclusion

Si le réservoir des toilettes fuit dans les toilettes, le problème provient probablement du trop-plein et vous devez baisser le flotteur ci-dessous. Mais si de l'eau coule sur l'étagère du disque ou sort sous les boulons de montage, vous devez alors retirer le réservoir et mettre toutes les attaches (joints d'étanchéité) sur le mastic à la silicone.
