Quelle est la nécessité d'un clapet anti-retour pour les

Le meilleur indicateur de la qualité et du fonctionnement ininterrompu des eaux usées domestiques est son débit élevé. Dès qu'une obstruction se forme à l'un de ses points, les drains pollués ne pourront plus s'écouler dans le collecteur récepteur, ce qui provoquera une élévation du niveau d'eau et un écoulement du liquide par les orifices de drainage à l'intérieur de la pièce. Pour éviter cela, un clapet anti-retour pour assainissement de 50 mm est installé à la sortie de chaque appareil sanitaire, et un clapet anti-retour de 110 mm de diamètre est installé au point de raccordement du capteur à la colonne montante centrale.

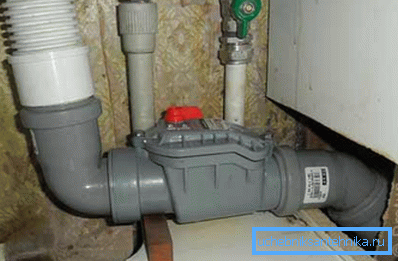

Installez un clapet anti-retour dans l'égout.

L'utilisation d'un clapet anti-retour dans les égouts domestiques

Afin de régler en détail la question de savoir pourquoi un clapet anti-retour est nécessaire, cet article examinera divers modèles de tels dispositifs destinés à être utilisés dans les systèmes d'égouts domestiques.

En outre, il sera présenté une instruction détaillée dans laquelle les emplacements les plus appropriés pour l'installation de ce dispositif sont indiqués, ainsi que toutes les caractéristiques d'installation et de maintenance.

Le schéma d'installation de l'appareil dans le système d'égout autonome.

Assignation de l'appareil

La plupart des systèmes domestiques de collecte et d'évacuation des eaux usées fonctionnent sur le principe de l'absence de pression, c'est-à-dire que l'eau à l'intérieur de celle-ci se déplace par gravité, en raison de la pente naturelle des canalisations à travers le réseau d'égouts. Si, à un endroit quelconque, l'eau rencontre un obstacle, son niveau commence à monter, elle remplit tout le système et se déplace dans la direction opposée jusqu'à ce qu'elle trouve une autre issue.

Le plus souvent, cette sortie se situe dans l'appartement du rez-de-chaussée d'un immeuble de plusieurs étages ou, dans le cas d'un blocage local, dans des appareils sanitaires avec un faible nombre de trous de drainage (baignoire, cabine de douche).

Comme son nom l’indique déjà, divers modèles de clapet anti-retour sont utilisés dans les systèmes d’égouts pour empêcher le retour des eaux usées dans des conditions défavorables.

Le retour de l'eau dans un système sans pression peut, dans la plupart des cas, être causé par les facteurs suivants:

  1. Encrassement du réseau d’égout à la suite de la vidange de gros débris, débris de nourriture, chiffons, couches et autres déchets solides municipaux dans les toilettes. Plus l'appartement situé au rez-de-chaussée est situé dans un immeuble de grande hauteur, plus il est susceptible d'être inondé en raison d'un blocage.

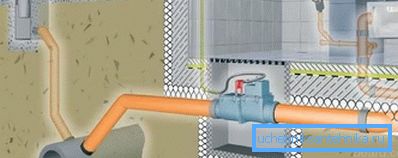

Schéma d'installation de l'appareil dans le collecteur de drainage d'une maison rurale.
  1. Le non-respect de l'angle d'inclinaison des canalisations d'égout peut également, avec le temps, entraîner une diminution de la section interne et la formation de bouchons. Une inclinaison trop faible ne fournit pas une vitesse d’eau suffisante, ce qui est nécessaire pour éliminer les dépôts de graisse et les particules solides des parois des canalisations d’égout. Dans le même temps, un angle trop raide entraîne une forte augmentation de la vitesse de l'eau, à laquelle il ne peut pas enlever les déchets, mais le lave, en le contournant d'en haut.
  2. Si les systèmes d'assainissement pluvial ou pluvial et d'égouts fécaux sont combinés en un seul système, en cas de fortes précipitations ou de précipitations prolongées, il est possible que le niveau d'eau monte considérablement, ce qui, en l'absence de clapet anti-retour, peut entraîner son entrée dans les appareils sanitaires du secteur privé.
  3. Dans les systèmes autonomes d’utilisation des eaux usées domestiques, les variations saisonnières du niveau des nappes phréatiques ainsi que l’inondation de la fosse septique lors de fortes pluies ou d’inondations peuvent être à l’origine du renversement des eaux usées.

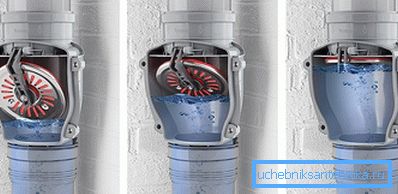

La photo montre le principe de fonctionnement d'un clapet anti-retour du type à plaque dans une colonne montante verticale.

Astuce! Un autre argument en faveur de l'installation d'un clapet anti-retour est qu'un tel dispositif empêche les rongeurs, les rats et les autres organismes nuisibles du collecteur d'eaux usées d'entrer dans la pièce.

Principe de fonctionnement

Dans la plupart des cas, les clapets anti-retour sont en métal ou en plastique PVC, mais dans les systèmes domestiques, les modèles en plastique sont les plus courants.

Malgré la diversité de ces dispositifs dans leur principe de fonctionnement, tous les clapets anti-retour pour eaux usées peuvent être divisés en deux types.

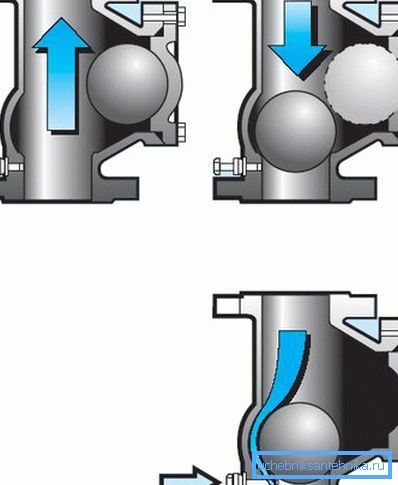

  1. Le robinet à tournant sphérique à bride métallique peut être fabriqué en fonte, en acier ou en laiton.. Dans ce cas, le dispositif de verrouillage est une bille métallique à ressort, située dans un manchon de plus grand diamètre. En mode normal, l'eau coule doucement au-delà de la bille et, lorsqu'un courant à contre-courant se produit, les eaux usées pressent la bille contre le siège de la vanne, bloquant ainsi complètement la section interne du tuyau.
  2. La vanne à clapet est généralement faite de plastique PVC rigide et est le plus souvent installée dans les systèmes d’égout modernes de tuyaux en polymère.. La base de son travail est une plaque en plastique avec un joint en caoutchouc, suspendue librement à l’intérieur du boîtier à une charnière à levier. En mode normal, la plaque est appuyée contre la selle sous son propre poids et n'interfère pas avec la libre circulation des eaux usées. En cas de rétraction du fluide, la plaque est pressée contre la selle sous la pression de la tête et ferme hermétiquement la section interne du tuyau. Après réduction de la pression côté retenue, la plaque est relâchée et la vanne passe automatiquement en mode de fonctionnement normal.
L'appareil et le principe de fonctionnement du type à clapet anti-retour.

Astuce! La facilité d'installation et le faible prix des dispositifs de protection font de leur installation un nombre important de travaux obligatoires dans la construction d'eaux usées pour les propriétaires d'appartements situés sous le troisième étage.

Sites d'installation

Les clapets anti-retour pour les égouts sont disponibles dans différentes versions et diffèrent par la taille, la capacité de débit et le diamètre des tuyaux raccordés. Pour une protection complète du réseau d'égouts, l'installation de clapets anti-retour est effectuée sur le lieu de décharge de l'égout horizontal de chaque colonne montante (dans la cuisine, dans la salle de bain, dans la salle de bain).

De plus, afin d'éviter tout débordement local d'eaux usées dans la maison ou l'appartement, il est recommandé d'installer un dispositif de protection supplémentaire à la sortie de chaque appareil sanitaire.

  1. Pour l'installation à la sortie de divers appareils de plomberie (baignoire, lavabo, douche), un petit clapet antiretour avec des tuyaux de raccordement en plastique de 50 mm de diamètre est le plus souvent utilisé.
  2. En tant que dispositif de protection générale contre les infiltrations d’eau provenant d’une colonne montante verticale, une vanne d’égout en sens inverse v115 est utilisée pour les tuyaux en PVC d’un diamètre de 110 mm.
  3. L'installation d'un dispositif de sécurité est également nécessaire s'il existe une section avec un angle d'inclinaison inversé des tuyaux d'égout dans le système. Dans ce cas, il est installé au point le plus bas d’une telle section.

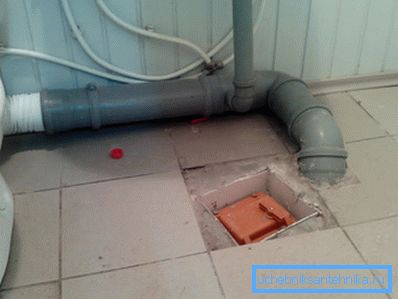

Lors du choix d'un site d'installation, il est nécessaire de fournir un accès gratuit à l'appareil pour la maintenance et les réparations planifiées.

Astuce! Outre les capteurs horizontaux, l'installation d'un dispositif de protection est autorisée sur une colonne montante verticale. Dans le même temps, lors de l'installation, il est important de veiller à ce que la flèche sur son corps corresponde au sens de déplacement des eaux usées.

Installation et maintenance

L'installation de dispositifs de protection dans un réseau d'égout existant ne présente pas de difficulté particulière, et pourtant, lors de l'exécution de tels travaux, il est nécessaire de suivre des règles et des recommandations simples.

  1. La section des conduites d'égout et l'intensité de l'évacuation des appareils sanitaires doivent être parfaitement conformes au diamètre des buses d'entrée et de sortie, ainsi qu'à la capacité de passeport du dispositif de protection.
  2. Avant d'installer une vanne anti-retour en PVC pour les eaux usées de 110 mm, il est nécessaire de couper l'eau dans toute la colonne montante d'un bâtiment à plusieurs étages et, si possible, demander aux voisins de ne pas utiliser le drainage des eaux.

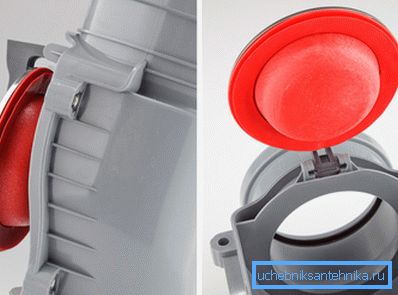

Vue de l'intérieur et du volet du disque (couvercle supérieur enlevé).
  1. Après avoir installé l'appareil, vous devez vérifier le serrage de toutes les connexions et vous assurer qu'il n'y a pas de vibrations de la plaque de verrouillage ou de la bille. Pour ce faire, le système doit disposer d’une charge maximale à court terme, inspecter visuellement toutes les connexions et vérifier la présence de vibrations sur l’appareil.
  2. Pour nettoyer la plaque de verrouillage et le siège de vanne des débris et des dépôts graisseux collés, dévissez les quatre boulons situés sur le corps de l'appareil, retirez le couvercle et nettoyez-le manuellement à l'aide d'une éponge ou d'une brosse dure imbibée de détergent.

Sur le capot supérieur de nombreux appareils de ce type, un levier spécial sert à forcer la fermeture du tuyau d'évacuation, par exemple en cas de forte pluie, ou lors de travaux d'entretien ou de réparation programmés.

Schéma de fonctionnement en mode normal et en mode inverse d'effluent pollué.

Astuce! Il est vivement conseillé d’installer des clapets de retenue protecteurs en même temps que l’ensemble du réseau d’égouts lors de la construction d’une maison ou du remplacement du câblage interne.

Conclusion

Après avoir lu cet article, il est clair qu’en installant de vos propres mains un clapet anti-retour pour eaux usées, vous pouvez protéger votre maison en toute sécurité contre les conséquences désagréables de la présence de matières fécales en suspension ou de la pénétration de rongeurs dans les égouts. Pour plus d'informations sur ce problème, vous pouvez regarder la vidéo dans cet article ou lire des documents similaires sur notre site Web.
