Quelle est la pente du tuyau d'égout doit être

Lors de la réparation d'un appartement, lors de la construction de votre propre maison, les nouveaux systèmes d'ingénierie sont remplacés ou installés, y compris les systèmes d'égout. Une tâche simple, à première vue, avec une mauvaise approche peut interférer avec le fonctionnement du système d'évacuation des eaux usées. De nombreux réparateurs et propriétaires ne savent pas quelle doit être la pente de la canalisation d'égout de l'appartement et de la maison privée et l'assemblent en fonction de leur propre intuition. Dans cet article, nous allons parler de l'angle d'inclinaison du tuyau d'égout selon SNIP.

Éviter les erreurs

Il est très important d’établir la bonne pente des canalisations d’égout pour que tous les drains et les déchets par gravité atteignent le lieu de leur élimination. Une augmentation insuffisante du niveau d'entrée dans le système par rapport à la sortie peut entraîner un retard dans les composants solides et lourds de la conduite.

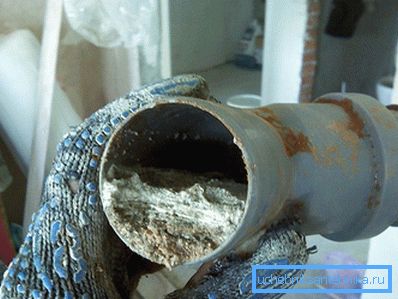

Les dépôts de graisse sur les murs contribueront à l'encrassement. Si les tuyaux sont fortement inclinés, la fraction liquide partira trop rapidement, laissant des particules lourdes au fond des tuyaux. En raison de l'accumulation progressive, un blocage se produira. En outre, l'écoulement rapide du fluide créera une surpression, ce qui conduira à l'apparition d'une onde d'air avec dégagement d'une odeur désagréable. Il est recommandé que les sections du réseau d’égouts soient simples, c’est important, car dans les endroits où se trouvent des coins, il y a souvent congestion.

Les paramètres et les exigences pour le réseau de drainage à l'intérieur et à l'extérieur des locaux diffèrent. Ils sont régis par les règlements pertinents - règlements de construction.

Des moyens simples pour calculer l'angle

Dans les sous-sections suivantes de cet article, toutes les formules et valeurs nécessaires pour des calculs rigoureux sont indiquées. Ils seront nécessaires dans les cas où la construction d'un site industriel est planifiée ou dans laquelle une inspection sera ensuite effectuée par les services compétents pour la mise en service. À la maison, de quoi se rappeler quelques règles simples. Pour une conduite d'égout d'un diamètre de 110 mm, la pente doit être de 2 cm par mètre et pour une conduite de 50 mm, elle doit être de 3 cm sur 1 m. Cela signifie que si vous tracez une ligne le long de l'axe central du tuyau et mesurez la distance qui le sépare de la surface, elle sera d'abord 2 ou 3 cm plus grande qu'à la fin.

Afin de prendre en compte ces nuances, plusieurs solutions sont possibles:

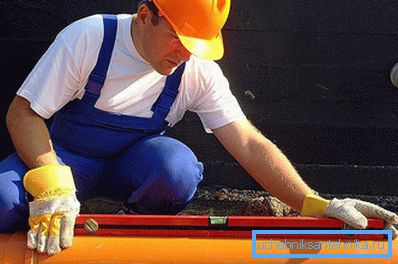

• Une ligne droite d'une longueur de 1 m est tracée à l'aide d'un niveau de bâtiment sur le mur ou une autre surface verticale.L'un des bords du segment se dépose vers le haut de 2 ou 3 cm. Ce point est maintenant relié à l'autre extrémité de la ligne tracée. Nouvelle ligne et correspondra à la pente requise. Un niveau y est attaché et une marque est faite à l'endroit où la bulle s'est déviée. Sur l'étiquette marquée, il sera possible d'indiquer l'angle requis.

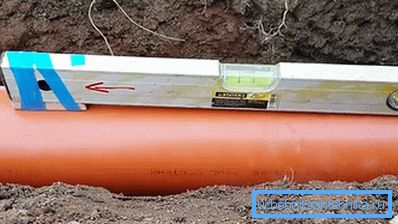

• Vous pouvez faire l'inverse. Pour ce faire, vous avez besoin d'un niveau de mètre. Nous prenons un petit morceau de carton et le fixons par le bas à la fin de l'outil avec du ruban adhésif ou du ruban adhésif. Cela devrait être fait de sorte que la barre ait 2 ou 3 cm d'épaisseur, tout dépend du tuyau posé. Le niveau suivant est appliqué au tuyau. La partie sans revêtement doit affleurer le côté du tuyau, qui doit être plus haut dans le plan. Maintenant le tube monte jusqu'à ce que la bulle s'arrête exactement au milieu.
• Si la longueur de la section de tuyau le permet, vous pouvez utiliser le compteur d'eau. Deux flacons sont généralement marqués d'une échelle. Initialement, le tuyau est réglé de manière à ce que les valeurs sur les étiquettes soient identiques; lorsque le niveau se calme, une extrémité du tuyau est soulevée de sorte que l'eau a une profondeur de 2 ou 3 cm. Si le niveau est de 50 cm, l'épaisseur de la barre est divisée par deux.
• En présence d'un niveau laser, vous pouvez projeter une ligne et la rejeter à la valeur souhaitée. En vous concentrant dessus, vous pouvez fournir le parti pris nécessaire.
• Dans le cas où le tuyau sera intégré dans la gouttière, une ligne est tracée, comme dans le cas du marquage de niveau. Il est dessiné à la longueur requise et un renfoncement est fait.

Habituellement, il suffit de régler le premier segment avec une longueur d'un mètre, tous les autres sont montés à égalité avec le premier. Si vous sélectionnez un angle pour un tuyau de 2 m, la valeur de la pente doit alors être doublée.

Réglementation des eaux usées domestiques

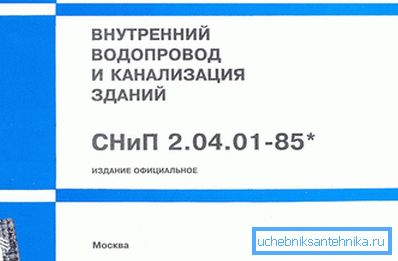

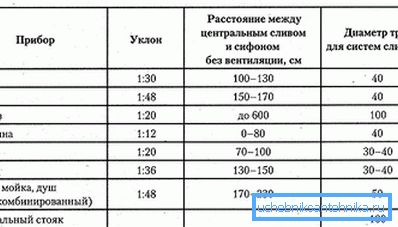

Lors de la conception d'un système d'évacuation des eaux usées dans une habitation (habitation), il est nécessaire de respecter les exigences énoncées au paragraphe 8.3.2 du code de réglementation SP 30.13330.2012 «Alimentation en eau et assainissement internes des bâtiments. Version mise à jour de SNiP 2.04.01-85 * ”.

Le calcul des canalisations d'égout sans pression est effectué à partir des conditions de la vitesse d'écoulement minimale de 0,7 m / s et du remplissage de la canalisation avec 0,3. Le calcul doit satisfaire à la condition:

où:

• K = 0,5 - pour les conduites utilisant des tuyaux en matériaux polymères;
• K = 0,6 - pour les pipelines en autres matériaux;
• V vitesse du fluide m / s;
• d est le diamètre du pipeline mm;
• h- remplissage de la conduite (hauteur du niveau de liquide dans la conduite), en mm;

Il convient de noter que depuis 2013, ce règlement a modifié les conditions d'acceptation de la pente du pipeline, qui ont été établies dans le SNiP 2.04.01.85 *. Pour savoir quelle devrait être la pente du tuyau d'évacuation des eaux usées d'un appartement, car il est impossible d'effectuer un calcul de vitesse en raison d'un débit d'eau usée insuffisant, calculez la pente minimale du pipeline en fonction du diamètre à partir du rapport 1 / D.

où: D est le diamètre extérieur du pipeline en mm.

Règles de calcul

Pour les zones pour lesquelles il n'est pas possible de déterminer la vitesse de déplacement de l'effluent, la condition de libre écoulement de l'effluent liquide dans les canalisations doit être satisfaite. La pente du système d'égout interne est calculée en fonction du diamètre du pipeline 1 / D.

Les tuyaux d'un diamètre de 40 à 50 mm doivent être posés avec une pente minimale de 0,02 et de 85 à 110 mm de diamètre - avec une pente de 0,01.

Selon le SNIP 2.04.01.85 antérieurement valide, les valeurs de pente étaient définies pour des conduites d’un diamètre compris entre 40 et 50 mm - 0,03 et pour des diamètres compris entre 85 et 110 - 0,02.

La pente minimale des conduites d’égout dans l’entreprise commune calculée pour les systèmes d’assainissement internes est inférieure à la pente établie des conduites pour SNiP.

Selon la nouvelle entreprise commune, la pente maximale des gazoducs ne fait l’objet d’aucune restriction, bien que cette exigence ait été précisée dans le SNiP. La pente ne doit pas dépasser la valeur de 0,15 (à l'exception des branches d'instruments d'une longueur maximale de 1,5 m).

Les unités d'inclinaison des tuyaux d'égout sont spécifiées en mm. Une pente de 0,02 signifie que le pipeline est abaissé de 20 mm sur une section de 1000 mm de longueur. Connaissant ce rapport, il est possible de calculer le déplacement vertical minimum pour un pipeline de n'importe quelle longueur.

Les experts ne mesurent pas l'angle d'inclinaison du tuyau d'égout en degrés, bien que cette mesure soit plus familière et compréhensible pour beaucoup. Mesurer le déplacement du tuyau dans le plan vertical donne un résultat plus précis que la détermination de l'angle en degrés. Le minimum d'erreur entraînera un déséquilibre du système d'égout dans son ensemble, il y aura des embouteillages, des embouteillages et un nettoyage constant des canalisations sera nécessaire.

Normes pour les eaux usées externes

La pente du pipeline pour les eaux usées externes est différente de la pente minimale du système de drainage interne. Exigences pour les eaux usées externes établies par le code de règles SP 32.13330.2012 «Égouts. Réseaux et installations externes. Édition mise à jour de SNiP 2.04.03-85 "

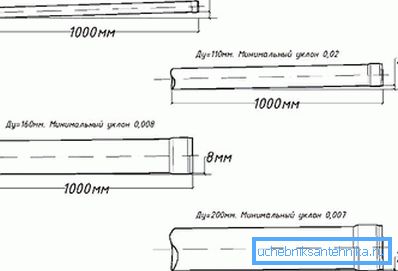

Pour un fonctionnement efficace du système d'égout, la vitesse de déplacement des eaux usées est également déterminée par le degré de remplissage des tuyaux. La pente minimale du réseau d'égout a été déterminée à partir des conditions du débit minimal d'eau usée. Le taux de pente dépend du diamètre de la conduite. Le pas minimum des canalisations pour tous les systèmes d’égouts doit être pris pour les canalisations:

• avec un diamètre de 150 mm - 0,8 cm par mètre;
• diamètre 200 mm - 0,7 cm par mètre.

Les conditions de traitement des eaux usées sur terre peuvent varier, de sorte que pour certaines sections du réseau, il est autorisé d’accepter des pentes pour des tuyaux d’un diamètre de 200 mm à 0,5 cm par mètre; 150 mm - 0,7 cm par mètre.

Avec toutes les informations, vous pouvez faire une installation de haute qualité. À l'avenir, cela facilitera grandement la maintenance de l'ensemble du système.

Vidéo

Cette vidéo fournit des informations sur la définition de la pente du système d’égout lorsqu’il est installé dans le tunnel:

Cette vidéo traite de ce que devrait être la pente de la canalisation d'égout dans une maison privée et comment la régler à l'aide d'un smartphone:
