Rencontrez le réservoir de chasse d'eau

Si vous souhaitez régler le réservoir de chasse d'eau des toilettes, vous devez tout d'abord comprendre clairement son appareil, puisqu'un grand nombre d'appareils de ce type n'est similaire que par principe, mais chacun d'entre eux a des nuances différentes.

La mise en marche du mécanisme de vidange peut être effectuée par le côté, en appuyant sur le levier, en levant ou en appuyant sur la tige située au centre du couvercle. En outre, il peut être différent et l'ajustement du niveau d'eau dans le réservoir, la méthode de décharge (grand / petit) et ainsi de suite.

Tout cela et sera discuté ci-dessous, ainsi que pour votre attention - la vidéo dans cet article.

Ces différents chars

Principe général de travail

Note Tous les modèles, quel que soit le moment choisi pour leur conception, conviennent parfaitement au travail. Mais pour tous, il y a une condition principale: le bon ajustement. Les réservoirs de vidange du nouveau type avec les paramètres d'usine par défaut n'ont pas besoin d'ajustement, bien que cela soit tout à fait possible si nécessaire.

• Comme indiqué au début de cet article, une variété de modèles de conteneurs utilisés pour la chasse d'eau des toilettes n'affecte pas le principe général de fonctionnement depuis plusieurs décennies déjà - de l'eau continue à pénétrer dans les toilettes par la vanne de vidange et son niveau est réglé par un flotteur. En outre, dans tous les cas, l’instruction exige que le réservoir d’eau repose uniquement sur le dessus et qu’il puisse être placé sur le support en forme de cuvette de la toilette, sur le mur, sous le plafond ou dans une niche, à l’intérieur du mur - mais, dans tous les cas, sur le dessus.

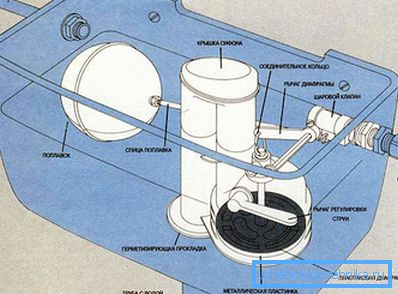

• De plus, le mécanisme de chasse d'eau pour un réservoir de toilettes ou des vannes, comme on l'appelle aussi, donne toujours accès à l'eau et au remplissage du réservoir en mode automatique, sans aucune intervention extérieure, bien que le niveau puisse être ajusté dans tous les modèles. Le contrôle (vidange) s'effectue uniquement manuellement, à l'aide d'un bouton, d'une touche ou d'une clé, qui soulève la soupape d'arrêt et le réservoir est vidé complètement ou partiellement. Après qu'une certaine quantité d'eau ait traversé le siphon dans les toilettes, la soupape d'échappement se trouve dans sa position d'origine et le réservoir est rempli jusqu'à la limite souhaitée.
• Le niveau d'eau dans l'état initial ou l'ajustement du réservoir de la cuvette de toilette de tout échantillon est établi à l'aide d'un flotteur, qui est relié par un levier à une vanne d'arrêt dans l'alimentation en eau. Le flotteur flotte toujours à la surface et lorsque le niveau de l'eau monte, il se lève également avec le levier et, à un moment donné, le levier amène la vanne en position fermée - après quoi l'alimentation en eau s'arrête.

Modèles plus anciens

Si nous parlons des caractéristiques distinctives des modèles de l’ancien échantillon, vous pouvez peut-être ici indiquer les principales caractéristiques permettant de déterminer l’appartenance de la citerne à l’ancienne génération.

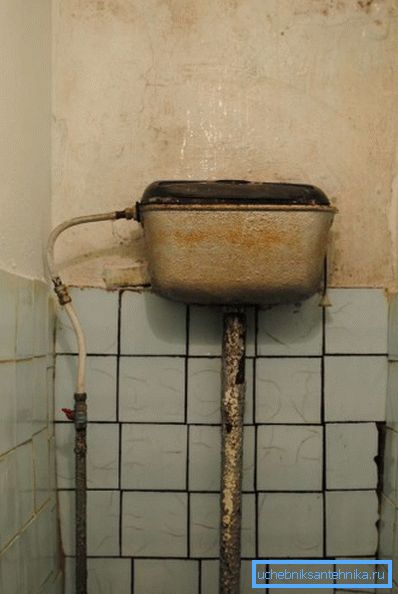

1. Tout d'abord, C'est un récipient en fonte ou en terre cuite.
2. Deuxièmement, emplacement latéral (parfois central) du levier pour l'évacuation de l'eau.
3. Troisièmement, seule entrée d'eau latérale.

Si nous considérions auparavant qu'une salle de bain (en particulier en Union soviétique) était toujours considérée comme une pièce de type utilitaire, son design ne présentait aucun intérêt pour quiconque. Tous les modèles de cette époque sont donc complètement dénués de fioritures. Les vannes d'un tel réservoir consistent en un simple mécanisme de vidange et la même machine simple qui régule le débit d'eau dans le réservoir.

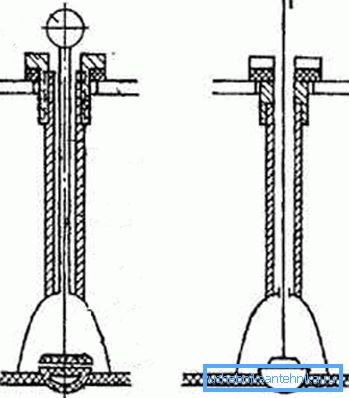

Dans ce cas, l'évacuation de l'eau est assurée par une conception simple, qui est un siphon à évacuation large avec une vanne en caoutchouc ou en plastique, dont la forme ressemble beaucoup à celle d'un plongeur de plomberie.

La tige de cette vanne est généralement amenée sur la poignée latérale, avec laquelle elle monte pour permettre à l'eau de s'écouler dans le trou. L'état fermé de la vanne est stabilisé par l'influence des forces de gravitation.

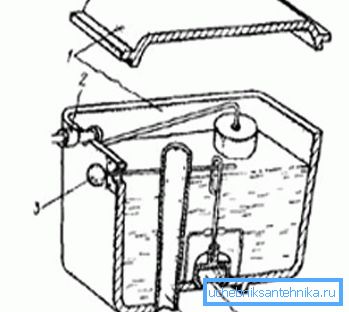

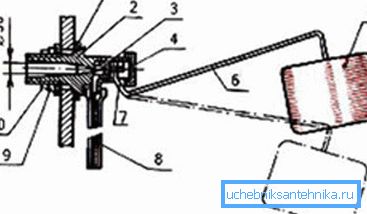

Lorsque l'eau arrive dans le réservoir, le flotteur s'élève, entraînant le levier en métal, qui exerce à son tour une pression sur la vanne d'arrêt.

C'est-à-dire que cette soupape est alimentée progressivement vers l'orifice d'où s'écoule l'eau et ferme au dernier moment cet orifice. Une fois que l'eau est sortie du réservoir, le flotteur s'abaisse en tirant un levier avec une vanne et tout le processus est répété.

Comme vous pouvez le constater à l’image supérieure, elle est plutôt encombrante, mais son fonctionnement est extrêmement fiable: dans certains appartements, de tels réservoirs n’ont été réparés que pendant une cinquantaine d’années, bien qu’un entretien préventif mineur ait été nécessaire.

Cela a été possible grâce à l'absence de petits ressorts et de pièces en plastique, qui sont finalement devenus inutiles, ce qui peut être observé dans les modèles modernes.

Modèles à bouton unique

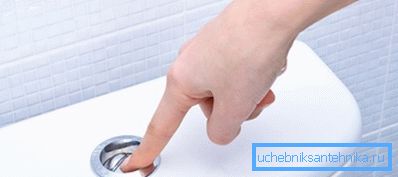

Les réservoirs de vidange pour les cuvettes de toilettes, dans lesquels le processus lui-même est démarré en appuyant sur le bouton situé au centre du couvercle, ont bien sûr l'air beaucoup plus attrayants que des récipients similaires équipés d'un levier latéral ou d'une tige montante centrale surmontée d'une boule au-dessus du couvercle. Comme nous l’avons déjà dit, le mécanisme de prise d’eau consiste ici également en un flotteur avec un levier appuyant sur le robinet d’ouverture du robinet d’alimentation en eau (voir également l’article «Réservoirs de toilette à l’ancienne» - caractéristiques de leur conception et recommandations de réparation).

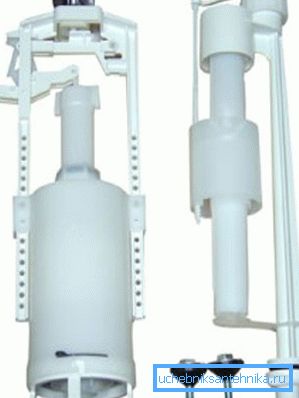

Mais dans les nouveaux modèles, cet appareil a été remplacé par une vanne à boisseau sphérique, ce qui permet cet ajustement, et l'ensemble du mécanisme consiste en une seule unité composée d'un bouton, d'une tige et d'une vanne (clapet à bille).

Sur un tel bloc, il y a un filetage, à l'aide duquel il est installé dans le siphon de drainage, et il est également équipé d'un trou pour l'évacuation de l'eau en cas de défaillance de la vanne d'arrêt (robinet) à l'écoulement. Le levier, qui est relié au bouton, fonctionne selon le principe du mécanisme inverse, c’est-à-dire que, lorsque la pression est abaissée, la soupape monte.

Note La fixation de la vanne à l'état fermé ici, comme dans les réservoirs de l'ancien modèle, est possible sous l'influence de forces de gravitation.

De telles constructions ont un avantage indiscutable et ce ne sont même pas les réglages d’usine, non, c’est la réparation modulaire. En d’autres termes, si le mécanisme de vidange tombe en panne, il vous suffit de le retirer du réservoir de vidange et de le transférer au magasin.

Un plombier qui vend de la plomberie - le vendeur choisira facilement la modification souhaitée de l'appareil, d'autant plus que son prix est 4 fois moins élevé que le prix d'un nouveau réservoir de chasse d'eau. Cela n’a aucun sens de s’engager dans la réparation de tels mécanismes - ils sont conçus pour une utilisation unique et l’intervention dans les fonctionnalités n’est acceptable que pour régler le flotteur (le niveau d’eau dans le réservoir à l’état plein).

Modèle à deux boutons

Récemment, les toilettes avec un réservoir de chasse conforme à GOST 30493-96 et munies de deux boutons, chacune permettant d'utiliser une certaine quantité d'eau lors du drainage, sont de plus en plus demandées.

De tels dispositifs ont gagné en popularité non seulement dans les zones résidentielles, mais également dans les cafés, restaurants et autres institutions publiques. Étant donné que les bons boutons (ciblés) consomment le moins d'eau possible, le budget alloué aux services publics en est affecté.

C’est-à-dire que dans ce cas, il est possible de dépenser deux volumes d’eau différents, et si vous vidangez 7 à 8 litres d’eau avec un bouton, vous réduisez ce volume à 3,5-4 litres.

Note Si nous parlons des caractéristiques d’identification, les modèles en mode double sont faciles à reconnaître par la présence de deux boutons ou de touches au centre même de la couverture. Pour déterminer la quantité d'eau évacuée, ils sont généralement guidés par leur taille - laquelle est la plus grande, le volume de liquide évacué est également plus important.

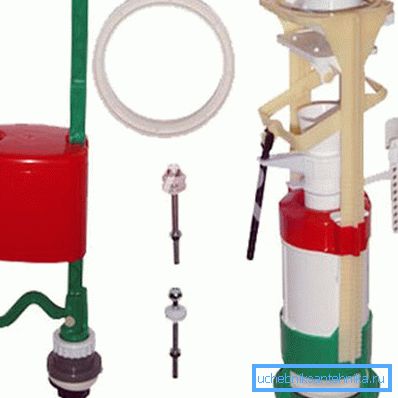

Le corps de vanne de vidange monobloc non séparable, qui occupe presque tout l’espace entre le couvercle et le fond du réservoir encastré, est presque identique à celui du mécanisme à un bouton.

L'installation d'un tel mécanisme de vos propres mains ne diffère pas non plus d'un système monomode - le même montage avec filetage interne ou externe et le même système de la soupape d'admission pour un ensemble d'eau dans le réservoir.

Mais ici, il y a deux leviers de type curseur, avec lesquels vous pouvez régler le mode de petite évacuation, c’est-à-dire ajuster la quantité d’eau rejetée dans les toilettes.

Mais c’est précisément cet ajustement qui peut ne pas figurer sur tous les mécanismes, car chaque fabricant apporte ses propres améliorations et il n’est tout simplement pas possible de les énumérer. La réparation de vannes réelles n’a pas non plus de sens, comme dans les appareils à bouton unique, donc, en cas de défaillance, le module est simplement remplacé de manière modulaire.

Note Pour les institutions publiques, le plus commun est le double mécanisme, où l’ajustement du volume est absent, c’est-à-dire que le travail est effectué par défaut par le fabricant. Mais pour les maisons ou les appartements privés, de tels réservoirs ou vannes d’isolement n’ont pas beaucoup d’importance en termes d’économie - c’est trop insignifiant.

Ajustement

La consommation d'eau que vous recevez à la fin du mois dans votre appartement dépend d'environ 50% de la fréquence à laquelle vous allez aller aux toilettes et de 25% seulement de la consommation d'alcool, de la nourriture et de la vaisselle, et de 25% d'une douche ou d'un bain. Mais vous pouvez toujours ajuster ces coûts vous-même si vous ajustez vous-même le réservoir de vidange.

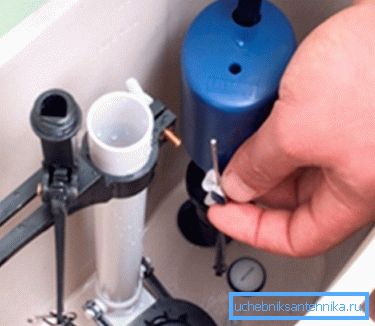

La consommation moyenne d’un grand drain est d’environ 7 à 8 litres d’eau, mais on peut y arriver plus ou moins en réglant le flotteur à une certaine hauteur, comme indiqué sur la photo du haut.

D'après le matériau ci-dessus, vous vous êtes rendu compte que le flotteur est directement connecté à la vanne d'arrêt pour alimenter le réservoir en eau. Par conséquent, plus vous l'abaissez, plus cette vanne se ferme rapidement et l'eau s'accumule moins.

Dans les modèles modernes, le flotteur peut être déplacé le long d'une barre côtelée, le laissant dans la position souhaitée. Dans les anciens modèles, il vous suffit de plier les envies de métal pour modifier le niveau.

Conclusion

Vous comprenez probablement qu'un réservoir de chasse peut différer d'un autre, et le réglage du mécanisme aura également ses différences, mais le principe restera le même en donnant un flottant d'un certain niveau. Lorsque vous choisissez un réservoir, faites attention à l'emplacement du trou (de quel côté) pour l'alimentation en eau, conformément à l'option possible d'installer une cuvette de toilette de vos propres mains.
