Support bac à douche: choisir la bonne version et

Un support spécial sous le receveur de douche est un accessoire indispensable pour la réussite des travaux d’installation et le fonctionnement complet de la cabine de douche. Qu'est-ce qui a motivé le besoin d'utiliser des cadres de montage spéciaux, quelles sont les caractéristiques de conception de ces produits et comment sont-ils utilisés aux fins auxquelles ils sont destinés?

La réponse à ces questions et aux questions similaires que nous allons donner dans cet article.

Caractéristiques de conception

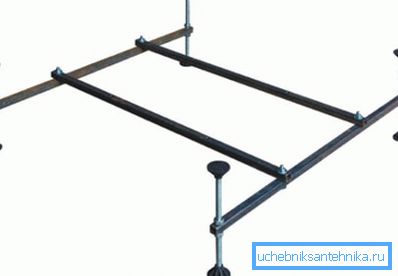

Le support sous le receveur de douche 90x90, ainsi que les analogues d'autres tailles, est une construction entièrement métallique assemblée à partir d'un tuyau profilé.

L'assemblage du cadre est réalisé par la méthode de soudage à l'arc. Pour obtenir une longue durée de vie, le cadre en métal fini est galvanisé.

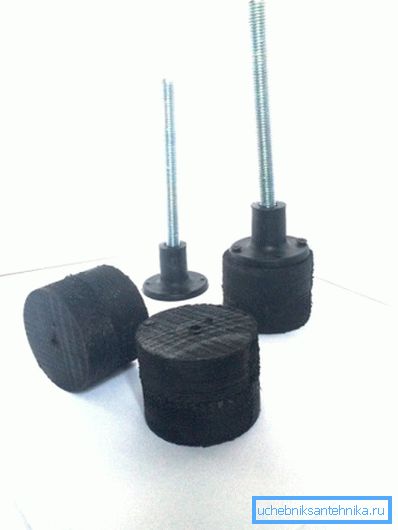

Dans la partie inférieure du cadre, il y a 4 moins souvent 6 pieds réglables avec écrous de blocage. En tournant les jambes autour de son axe, vous pouvez aligner la position du bol par rapport à l'horizon.

Choisissez l'option appropriée

Le support est sélectionné en fonction des dimensions et de la configuration de la palette. Par exemple, un cadre pour installer un bol avec un emplacement angulaire ne convient pas pour monter une palette avec un mur conventionnel ou un emplacement central. Ce moment est particulièrement important, car avec les ensembles complets de cabines de douche, certains plateaux en acrylique peuvent être achetés séparément du cadre.

Après avoir acheté un support de forme ou de taille inappropriée, il ne fonctionnera pas pour le modifier aux dimensions de la cuvette.

Afin de ne pas vous tromper avec le choix, lors de l'achat d'un cadre, vous devez prendre en compte les caractéristiques suivantes:

• La profondeur de la cuvette peut être différente car il y a des modifications avec les côtés hauts et courts.. Si le cadre est plus bas que nécessaire, le fond de la cuvette ne sera pas fixé et, pendant le fonctionnement, se déformera sous le poids d'une personne.
• La forme du périmètre de la cuvette peut également différer, car il existe des modifications angulaires, situées séparément et sur la paroi de la cuvette.. Si la forme du support est choisie de manière incorrecte, la cuvette ne tiendra pas dans le support ou ne sera pas fixée à sa place.
• Les dimensions des côtés doivent être prises en compte, car un cadre trop volumineux entraînera un basculement de la palette pendant le fonctionnement.
• La largeur de la jupe latérale affecte également la sélection du cadre. Si la hauteur du cadre est grande, il y aura un écart entre le sol et la jupe latérale qui ne peut pas être enlevé en tordant les jambes.
• L'emplacement des écrous sous les goujons à l'arrière du bol peut être non standard. Par conséquent, si vous achetez un cadre séparément du bol, vous devez vous assurer que les rainures de la palette correspondent à l'emplacement des trous dans le profil métallographique à travers lequel les goujons passeront.

Important: Une fois encore, nous constatons que le support en métal vient le plus souvent complet avec une douche. Par conséquent, les recommandations ci-dessus concernant la sélection sont pertinentes dans l'éventualité où le cadre de cabine avec supports ne serait pas disponible.

Monter le bol sur le cadre

Alors, avec ce qui est un support sous la douche et comment le choisir, nous avons décidé, reste à savoir comment installer le bol sur le cadre en métal.

Les instructions d'installation sont simples et comprennent les étapes suivantes:

• Déballez le cadre et la palette.
• Nous essayons un bol en acrylique et déterminons sa position dans la pièce.
• Retournez le bol et posez-le sur le sol.

Important: la surface acrylique brillante se raye facilement. Tourner le bol en conséquence, n’oubliez pas de poser un chiffon doux sur le sol.

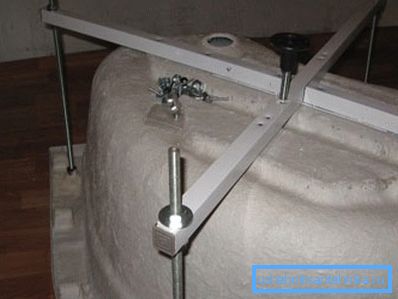

• Nous attachons le cadre avec l'espoir qu'il prenne sa place.
• Insérez les goujons dans les trous spéciaux du cadre de manière à ce qu’ils tombent dans les écrous fusionnés dans le bol.
• Nous enrichissons les crampons et les tordons complètement.
• De l'extrémité libre à la goupille, nous habillons la rondelle et serrons l'écrou de blocage qui presse le bol sur le cadre.
• Ensuite, nous insérons dans la perceuse une perceuse pour métal de 1 mm de diamètre et des trous dans le cadre pour vis à pas de 20 cm les uns des autres.
• À l’aide d’un tournevis, vissez les vis dans les trous déjà percés afin qu’elles pénètrent dans l’acrylique.

Astuce: Nous sélectionnons les vis de manière à ce qu’elles puissent traverser le cadre et entrer l’acrylique sur environ 3 mm. Des vis trop longues ne peuvent pas être utilisées, car elles peuvent passer non seulement à travers le cadre en métal, mais également à travers le plateau et être à l'extérieur.

• En outre, fixez les supports pour le montage de la jupe latérale sur les côtés de la cuvette au moyen de vis moins longues.

• À l'extrémité libre des goujons pré-vissés, nous portons un support qui fixe la partie inférieure de la jupe latérale.
• Ensuite, nous tordons un écrou et un support ajustable à l'extrémité du goujon.
• Saisissez les supports réglables, retournez soigneusement la structure assemblée et réglez-la à l'emplacement souhaité.
• Nous tordons jusqu'au bout tous les supports réglables.
• En utilisant le niveau de l'eau, nous déterminons les zones où la palette est située au-dessus de l'horizon.
• De l'autre côté, où le niveau est plus élevé que nécessaire, le support réglable est progressivement tordu jusqu'à ce que le plateau soit de niveau.

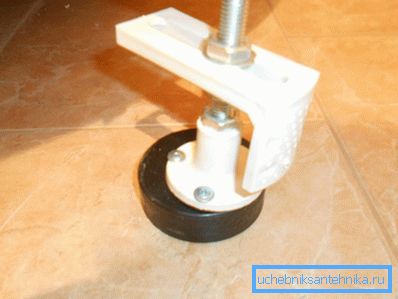

• Vérifiez la position du niveau de la cuvette; si tout est en ordre, chaque support réglable resserrez le contre-écrou.

• Une fois les travaux terminés, vous pouvez procéder à l’installation du drain et à l’installation d’une cabine de douche.

Fabrication de cadre

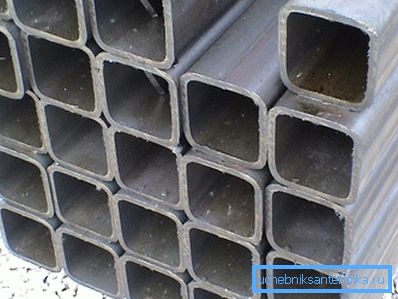

Si vous le souhaitez, le cadre en acier sous la douche peut être fabriqué à la main. Cela nécessitera des tubes d'acier de 3 * 3 cm avec une épaisseur de métal de 1 mm.

Les tuyaux sont coupés en morceaux d'une longueur telle qu'un rectangle se répète, en répétant le périmètre du bol. Ensuite, nous avons découpé un autre rectangle similaire et des linteaux latéraux égaux à la hauteur de la palette et de la jupe latérale.

Toutes les pièces préparées sont soudées en une seule structure pour former un parallélépipède. Si la palette est à côté, les parties supérieures du cadre ne ressembleront pas à des rectangles, mais à des triangles. Suivant dans le cadre sont percés des trous pour les goujons.

Conclusion

Nous savons maintenant quel est le cadre en acier utilisé pour l'installation du plateau en acrylique et comment il est installé. Bien que le prix de ce modèle soit bas, il peut être fabriqué à la main à l’aide d’outils simples.

Il y a des questions qui nécessitent des éclaircissements? Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
