Si vous habitez dans un appartement, vous utiliserez sans aucun doute les services du système d'égouts central urbain et, très probablement, vous ne penserez même pas aux caractéristiques de ses fonctions d'un point de vue technique. Et en vain. Après tout, une compréhension du fonctionnement des eaux usées urbaines conduira à son fonctionnement plus efficace et ininterrompu.

Par conséquent, dans cet article, nous vous fournirons toutes les informations nécessaires à cet effet.

Système d'égout dans l'appartement

Dans un premier temps, nous examinerons comment le système de drainage est construit à l’intérieur des frontières d’un immeuble d’appartements et ensuite seulement, comment le système d’égout est aménagé en ville.

Corriger la pente du tuyau

Le pipeline est installé de manière à pouvoir s'auto-nettoyer, aidé par le respect de l'angle de ses éléments. Pour la mise en œuvre des appartements, on utilise généralement des tuyaux d’égout d’un diamètre de 40 à 50 mm. La pente optimale est donc de 3% pour eux, ce qui correspond à 3 cm pour chaque mètre du système. Sinon, les problèmes suivants seront à craindre:

Dans les deux cas, les propriétaires d'appartements seront confrontés à des blocages techniques dans le système d'égout, qui ne peuvent être éliminés qu'en remplaçant des éléments mal installés.

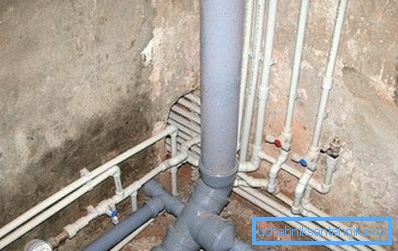

Se connecter à une colonne montante commune

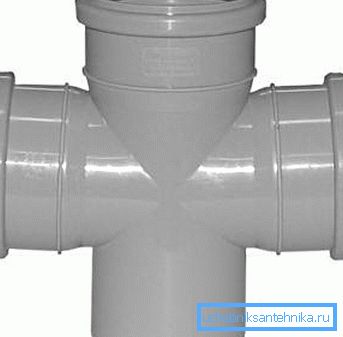

L’entrée de l’appartement au système d’égouttement général est unique et réalisée à l’aide d’une croix spéciale permettant de raccorder un tuyau de 100 mm de diamètre et deux de 50 mm de diamètre, mais parlons-en plus en détail.

Instruction:

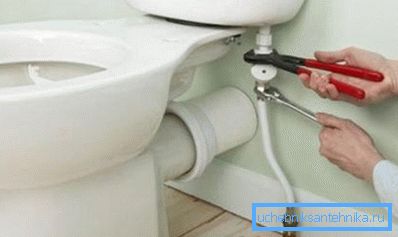

1. Une toilette et un bidet sont reliés au trou le plus large.

1. Tous les autres appareils sanitaires de la salle de bain et des toilettes, y compris un lave-linge et une cabine de douche, sont raccordés à l'une des entrées de cinquante millimètres.
2. À la seconde - tous les appareils de cuisine, y compris un lave-vaisselle.

Hauteur d'installation des appareils sanitaires

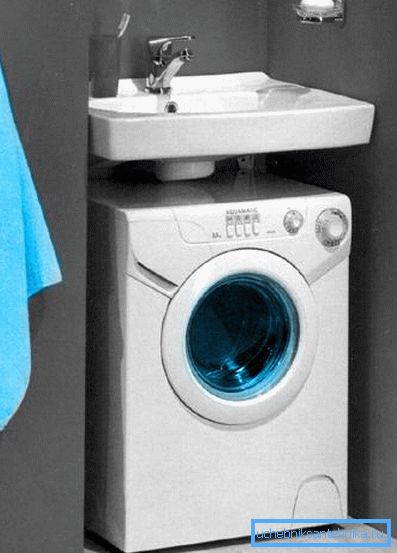

Étant donné que l’ensemble du pipeline présente une certaine pente en direction de la ligne principale, plus l’équipement est connecté à partir de la colonne montante, plus il doit être élevé. Les seules exceptions à cette règle concernent les machines à laver et les lave-vaisselle, car ils disposent de leurs propres pompes centrifuges, qui expulsent les liquides sous pression, et peuvent même être situés sous l'entrée de l'égout commun.

Astuce: il est recommandé d'installer un lave-linge et un lave-vaisselle dans le coin le plus reculé. Cela vous permettra de rapprocher l’équipement nécessitant un ascenseur approprié.

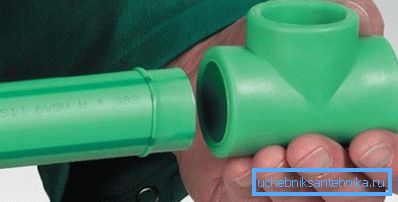

Sélection de tuyaux

L'utilisation de produits en fonte pour créer un pipeline est obsolète. Pour ce faire, différents types de représentants de polymères sont beaucoup mieux adaptés: tuyaux en polypropylène, en polyéthylène ou en chlorure de polyvinyle.

Ils ont les avantages suivants:

• Prix ​​raisonnable. Le plastique est toujours moins cher que le métal.
• Résistance absolue à l'humidité. Complètement pas de processus de corrosion ou de décomposition.
• Petit poids. Élimine la charge supplémentaire sur les attaches.
• Opération et manipulation facile. Tous les éléments sont reliés à la main et facilement raccourcis si nécessaire.

Astuce: lors du raccordement rapproché du chanfrein et de l'accouplement une fois l'accostage terminé, tirez le tuyau un peu en arrière, d'environ 15 mm. Vous allez donc créer un écart de compensation au moment de la dilatation thermique du matériau. Dans le cas contraire, les tuyaux peuvent se déformer lorsque l’eau chaude les traverse, ce qui provoquerait une fuite du joint.

• Possibilité d'équiper d'une isolation phonique. Et le bruit du liquide qui passe dans les tuyaux ne vous dérangera pas, ni jour ni nuit.

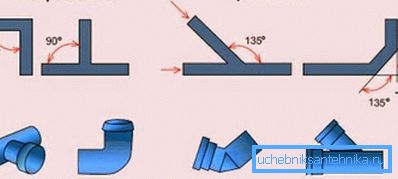

Joints de coin

Ici, tout est assez simple: les angles droits sont la cause des obstructions des égouts et ralentissent le mouvement des eaux usées; ils doivent donc être évités. Avec cela, vous serez parfaitement aidé par les produits pliés à moins de 135 degrés.

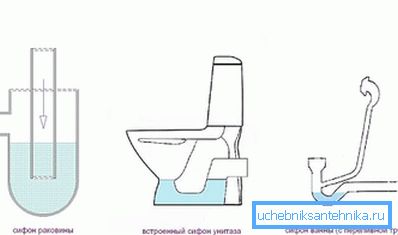

Pièges à eau

Les égouts dégagent des odeurs désagréables pouvant pénétrer dans les tuyaux et dans le salon. Pour éviter cela, un joint hydraulique spécial doit être installé sur chaque drain.

Dans les toilettes, par exemple, une telle solution constructive existe initialement, pour un lavabo et une baignoire, elle est installée sous la forme de siphons. Le bouchon d’eau formé dans ces appareils, en raison de la différence de hauteur des tuyaux d’entrée, empêche efficacement les odeurs nauséabondes de pénétrer dans l’appartement.

Astuce: si vous quittez votre domicile pendant une longue période, versez de l'huile de tournesol dans les siphons. Le film formé sur l'eau dans les pièges empêchera son évaporation pendant votre absence. Sinon, vous pouvez retourner dans un endroit qui ne sent pas très bon.

Système d'égout dans la ville

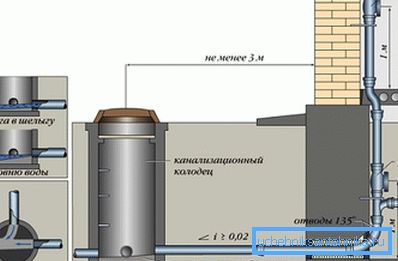

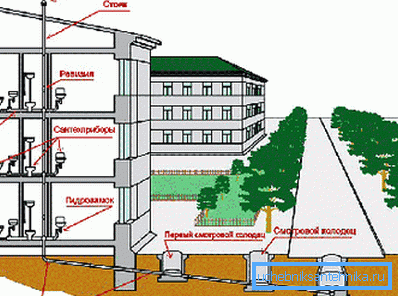

Examinons à quoi ressemble le système d'égout à l'échelle de l'ensemble de votre immeuble de grande hauteur et de la rue adjacente:

1. L'autoroute principale Ce sont les eaux usées qui iront au lieu de leur traitement, dont nous parlerons plus en détail plus tard.
2. Ville technique bien. Le dispositif puits eaux usées nécessaires à la mise en œuvre de la maintenance et la réparation de l'ensemble du système.

1. La branche de liaison entre la cour et les puits de la ville.
2. Collecteur technique de jardin. Il regroupe toutes les maisons de la cour en un seul réseau et permet, en plus de l'accès au système, de lisser les virages.
3. Inspection bien. Il y a à chaque entrée séparément.
4. Le site reliant la colonne montante à un regard.
5. Pipelines internes d'appartements.
6. Toilettes.
7. Bains
8. Éviers.
9. Riser.
10. Ventilation des égouts. Il est nécessaire de veiller à ce que le système n'accumule pas l'air évacué, ce qui entraîne l'évaporation de l'eau dans les pièges, ce qui entraîne la pénétration d'odeurs désagréables dans les pièces à vivre.

Eaux usées

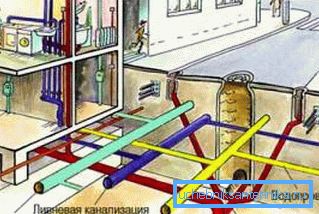

Le réseau d'égout urbain à l'extérieur de la maison, en fonction des eaux usées qui y pénètrent, peut être de deux types:

Comme vous pouvez le constater, un système séparé est beaucoup plus rentable, car il n’est pas nécessaire de traiter même les précipitations.

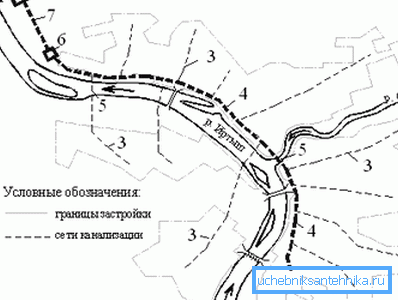

Mouvement autour de la ville

 Éléments de la ligne d'égout de la ville:

1. Systèmes de jardin.
2. Rue puits.
3. Collecteurs de district équipés de stations de pompage, car il n’est pas toujours possible d’assurer une pente de conduite suffisante pour le mouvement naturel des eaux usées.
4. Ducker est également capable de pomper les eaux usées.
5. Station d'égout de pompage de la ville.

1. Partie suburbaine du pipeline.
2. Installations de nettoyage mécanique et biologique.
3. Libération dans les réservoirs.

Nettoyage

Nous pouvons distinguer les principales étapes suivantes de l'épuration des eaux usées traversant le système d'égouts de la ville:

1. Mécanique. Les grilles, les pièges à sable et les fosses septiques aident à piéger et à séparer les plus gros débris insolubles.

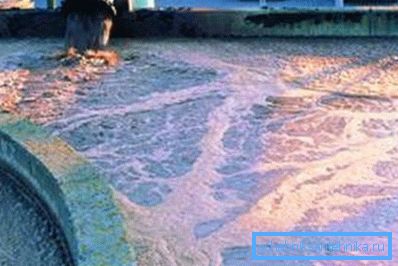

2. Biologique. Elle est réalisée grâce à l'action de microorganismes et peut être de deux types:

La méthode de nettoyage artificiel a ses inconvénients:

• consommation d'électricité;
• le besoin d'entretien;
• coût de mise en œuvre élevé.

Mais ne nuit pas à l'environnement et ne nécessite pas de vastes étendues de terres, comme c'est le cas avec la méthode naturelle.

Conclusion

Le système d'égout de la ville commence à partir de l'évier, sur lequel vous vous lavez les mains, et se termine dans le lac. Et tout ce chemin colossal rend possible l’ensemble de ses éléments, que nous avons considérés plus haut.

Un dysfonctionnement, une installation ou un fonctionnement incorrect de l’un d’eux peut entraîner un accident mineur ou majeur. Par conséquent, essayez de suivre toutes les règles d'utilisation des eaux usées.

La vidéo de cet article vous fournira des informations supplémentaires directement liées au matériel présenté. Le fonctionnement ininterrompu du système d'égout urbain commence à partir de votre appartement.
