Système d'égout pluvial

Le système de drainage des eaux pluviales est conçu dans le but d’observer des conditions de vie et de fonctionnement favorables des ménages. Il offre une protection technique du territoire contre les inondations causées par les eaux de ruissellement et constitue également une mesure de précaution contre les inondations par les eaux souterraines. Le système d'égouts pluviaux est constitué d'un réseau de prises d'eaux pluviales, de plateaux, de conduites et de puits dans lesquels sont collectées et transportées les eaux de pluie et les eaux de fonte. L'installation des eaux pluviales coûte cher. C'est un processus qui prend du temps, mais les eaux d'égouts collectées de votre propre main aideront à réduire considérablement les coûts.

Types de drainage de surface

Actuellement, deux types de systèmes d'égouts pluviaux sont utilisés, qui se complètent mutuellement:

• Drainage linéaire - utilisé pour collecter les eaux de fonte et de pluie d'une grande surface.

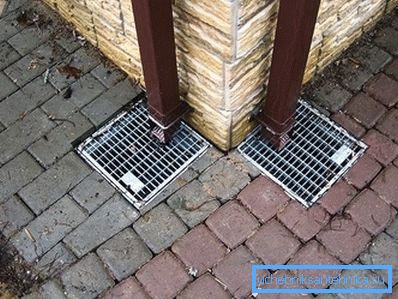

• Drainage ponctuel - utilisé pour la collecte locale des eaux de surface.

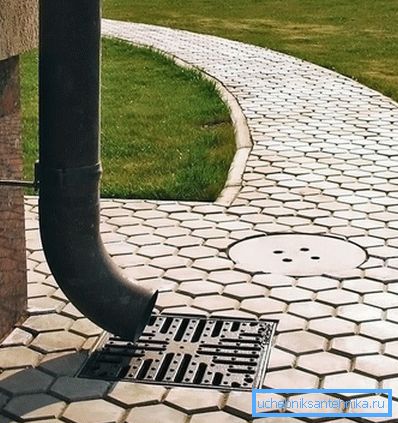

Les plateaux de drainage linéaires collectent et transportent l'eau des grandes surfaces, en forme de point - remplissent la fonction de collecte d'eau locale (si la disposition verticale de l'objet ne permet pas de détourner l'eau par des plateaux) ou d'un puits de contrôle. De plus, un drainage ciselé est souvent utilisé pour collecter les eaux de pluie provenant des tuyaux de drainage.

Les systèmes d'égout pluvial sont en plastique, béton, béton polymère et béton fibré. Chaque type de plateau est conçu pour une classe de charge spécifique. Dans la construction privée, il existe trois classes de charges:

1. A15 zones piétonnes, pistes cyclables, cours intérieures.
2. B125 garages et parkings pour voitures.
3. S250 trottoirs, garages.

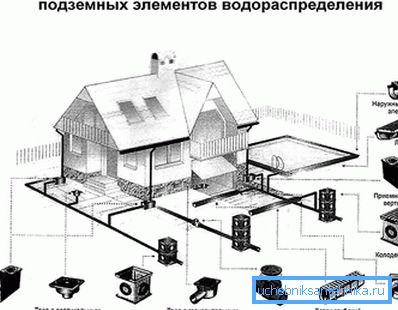

Calcul et conception

Avant de traiter les eaux pluviales, vous devez effectuer tous les calculs hydrauliques, établir des plans et des profils. Le calcul hydraulique du système de drainage de surface est effectué sur la base des exigences SNiP, en tenant compte des caractéristiques géoclimatiques et géométriques du bassin versant, dont les résultats déterminent la section transversale requise du plateau de drainage, le nombre de points de décharge et le diamètre du tuyau de drainage.

Pour effectuer des calculs hydrauliques, nous avons besoin des données initiales suivantes:

• intensité des précipitations à l'emplacement de l'installation d'eaux pluviales;
• type de surface (pelouse, pavé, etc.) et sa superficie;
• pente du terrain;
• toit de la maison et des structures économiques.

Avec ces données, vous pouvez calculer la quantité d’eau que vous souhaitez prendre à l’aide d’une formule simplifiée:

Q = q₂₀* F * Z, - où

• q₂₀ - l'intensité de pluie, l / s pour 1 ha, d'une durée de 20 minutes, est prise selon le SNiP;
• F est la zone à partir de laquelle les eaux de surface sont collectées, ha;
• Z est la valeur moyenne du ratio de couverture.

Pour une construction privée, il suffit de travailler avec plusieurs valeurs Z:

• pelouses, couvre-sol - 0,35;
• macadam sans liant - 0,4;
• revêtement de béton - 0,85;
• chaussée en béton bitumineux - 0,95;
• toit de la maison - 1.

La quantité d'eau est calculée pour chaque section desservie par une seule entrée, séparément. La capacité des bacs de drainage dépend de l'angle d'inclinaison, du type et de la taille du bac - ces données sont fournies par le fabricant.

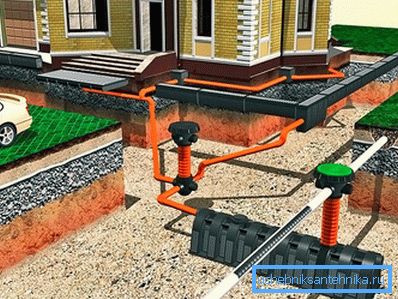

Sur le plan, indiquez l'emplacement des plateaux, des entrées ponctuelles, des puits d'inspection et des points de décharge. Un élément obligatoire des plans, si le profil n’est pas construit, est la présence de marques indiquant les pentes dans les sections et, par conséquent, le mouvement de l’eau. Dans le cas d'un système de drainage complexe, vous devez créer un profil avec une indication des repères des limites inférieures des goulottes, des puits et des tuyaux d'évacuation.

Caractéristiques d'installation

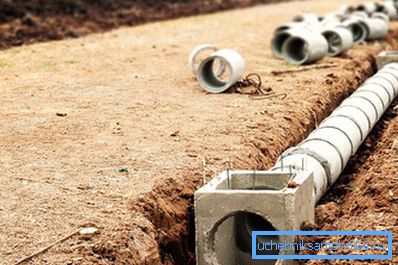

Conformément au plan, des tranchées sont préparées pour l’installation de plateaux et la pose de canalisations. Pour installer un égout pluvial, vous aurez besoin des outils suivants:

• niveau;
• marteau pour tuiles;
• cordon;
• une pelle;
• ruban à mesurer;
• Bulgare

Corde marque le niveau de ligne sous lequel la ligne de plateaux sera exposée. La largeur de la tranchée est égale à la largeur du plateau plus 10 cm de tolérance de chaque côté du plateau et la profondeur est égale à la hauteur du plateau plus 10 cm.Le cordon est abaissé juste en dessous de la couche de finition. L'installation du drainage commence à partir du point de décharge. Les plateaux sont installés dans une tranchée sur un socle en béton avec la cimentation obligatoire. Si nécessaire, le plateau est mis à niveau avec un marteau pour la tuile, en tapotant légèrement les bords avec contrôle de niveau. L'épaisseur des murs de la cage en béton dépend de la classe de charge prise en charge. Pour les charges des classes A15 et B125, l'épaisseur de la base en béton doit être de 15 cm, l'épaisseur du béton autour des murs est de 10 cm, pour la classe de charge C250, l'épaisseur des murs du caisson en béton est de 15 cm.

Lors de l'installation de bacs en plastique, le béton peut déformer ses murs. Pour éviter cela, des plateaux sont installés avec des grilles. Pour que les grilles ne se salissent pas avec la solution, vous pouvez les envelopper dans une pellicule de plastique.

Pour que l'eau pénètre librement dans le système et que les roues de la voiture ne détruisent pas les parois du plateau, la calandre doit être installée à 3–5 mm en dessous du niveau de la surface.

Les plateaux sont reliés au joint à l’aide du système «à épines». Pour augmenter la durée de vie de la douche, tous les joints des plateaux sont scellés et un bouchon est installé sur le dernier plateau. Dans le cas de la connexion des plateaux à un angle, ils doivent être coupés et assemblés à un angle de 45 ° et il en va de même pour les grilles. En règle générale, le broyeur peut être coupé, mais une roue en diamant est utilisée pour les plateaux en polymère-sable et en béton. Lorsque vous sciez, vous devez essayer de saisir les deux côtés du plateau.

Lors du montage des plateaux, il est impératif de prévoir un puits thermométrique rempli de mastic entre le gril et la surface des deux côtés.

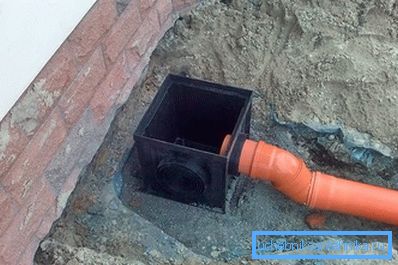

Les plateaux sont reliés au système d'égout pluvial par un sablier utilisant des sorties en PVC d'un diamètre de 110 à 150 mm. Pour cela, il est préférable d'utiliser des coudes à un angle de 45 °. La poubelle ne peut pas installer s'il n'y a pas de risque de débris dans les eaux pluviales. Dans ce cas, pour la connexion au système, des plateaux avec une branche verticale vers le bas ou un capuchon avec un trou pour la connexion du pipeline sont utilisés.

Il est préférable d’approfondir le tuyau de refoulement du bac ou du sablier sous la marque de gel du sol, puis l’air chaud du système ne permettra pas à l’eau du sablier de geler, ce qui permettra au système de fonctionner correctement pendant de nombreuses années.

La vitesse de déplacement des eaux pluviales devrait être comprise entre 0,4 et 0,6 m / s avec une pente minimale au fond. Grâce à cela, le système de drainage ne sera pas envasé. En l'absence de pente naturelle de la surface, vous devez utiliser une cascade de plateaux ou des plateaux avec une pente qui crée une différence de hauteur et fournit le débit nécessaire.

Le diamètre minimal des conduites d’eaux pluviales est de 110 mm. La pente des conduites doit être d’au moins 0,01 ou 1 cm / m. Pour une conduite de 150 mm, la pente minimale est de 0,008.

La connexion des entrées ponctuelles ou des pièges à sable au collecteur de transport doit être effectuée à travers des tés obliques ou des puits d'inspection.

Pendant le fonctionnement, les plateaux doivent être nettoyés périodiquement pour éliminer les débris, tout en enlevant la grille, tout en effectuant l'excavation et le nettoyage du filtre du piège à sable et du drain ponctuel.
