Tuyaux de vidange à installer

Les tuyaux en plastique pour le drainage des eaux usées, qui sont utilisés au niveau des ménages, ont généralement un diamètre de 32 mm, 50 mm, 100 mm et 150 mm, bien que les deux types les plus courants soient 50 mm, 100 mm. De plus, des fragments de différentes longueurs sont fournis pour le montage du câblage du système. Ils peuvent mesurer 25 cm, 35 cm, 50 cm, 75 cm, 100 cm, 150 cm et 200 cm (la fragmentation d’un tuyau de 150 mm commence à 50 cm, généralement de plus petite taille). ne pas produire).

Nous allons décrire plus en détail ces éléments ci-dessous et voir également une démonstration de la vidéo thématique dans cet article.

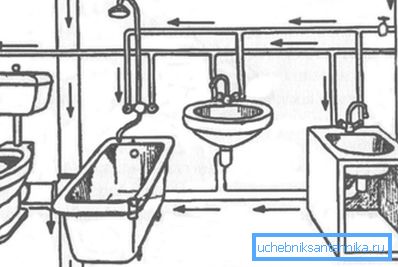

Le principe des eaux usées et de la plomberie dans un appartement ou une maison

Equipement pour canalisation d'égout

Note L'ensemble du système, monté pour les eaux usées, est principalement constitué de tuyaux de différents diamètres. Mais ils doivent tous s’arrimer d’une manière ou d’une autre, de sorte que l’industrie produit à cet effet des raccords uniformes (PVC), ainsi que des manchons en caoutchouc (réductions) et des bagues d’étanchéité.

Les pipes

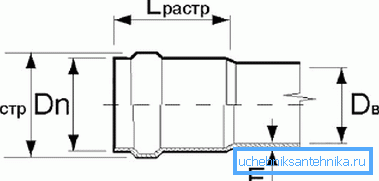

Paramètres de base

Le paramètre le plus fondamental, qu’il s’agisse d’un tuyau de drainage du toit ou d’une conduite d’égout, ou d’un câblage horizontal de diamètre inférieur, peut être appelé diamètre extérieur - le débit ne dépend pas de celui-ci, mais c’est précisément ce qui est pris en compte lors de l’installation. Ci-dessous, nous vous proposons un tableau de toutes les tailles standard d’eaux usées en chlorure de polyvinyle.

Diamètre extérieur (mm) Rigidité annulaire nominale (SN, kN / m2)
Dn Tolérant déviations 2 4 8
SDR 51 SDR 41 SDR 38
Epaisseur des parois du tuyau (mm)
en Ajouter hors en Ajouter hors en Ajouter hors
50 ± 0,2 - - 1,3 ± 0.4 1,6 ± 0.4
63 ± 0,2 - - 1,6 ± 0.4 2.0 ± 0.5
75 ± 0,3 - - 1,9 ± 0.4 2.3 ± 0.5
90 ± 0,3 - - 2.2 ± 0.5 2.8 ± 0.5
110 ± 0,3 - - 2,7 ± 0.5 3.4 ± 0.5
125 ± 0,3 - - 3.2 ± 0.6 3,9 ± 0.6
160 ± 0.4 3.2 ± 0.6 4.0 ± 0.6 4.9 ± 0,7
200 ± 0.5 3,9 ± 0.6 4.9 ± 0,7 6.2 ± 0,9
250 ± 0.5 4.9 ± 0,7 6.2 ± 0,9 7.7 ± 1,0
315 ± 0.6 6.2 ± 0,9 7.7 ± 1,0 9.7 ± 1.2
400 ± 0,7 7.7 ± 1,0 9.8 ± 1.2 12.3 ± 1,5
500 ± 0,9 9.8 ± 1.2 12.3 ± 1,5 15.3 ± 1.8
630 ± 1,1 12.3 ± 1,5 15.4 ± 1.8 19.3 ± 2,2
800 ± 1,3 15.4 ± 1.8 19,6 ± 2,2 24,5 ± 2,7
1000 ± 1,6 19,6 ± 2,2 24,5 ± 2,7 30,6 ± 3,3
1200 ± 2.0 24,5 ± 2,7 29.4 ± 5,2 36,7 ± 3,5

Note Ce tableau répertorie tous les paramètres des tuyaux, allant d’une section de 50 mm ou plus, bien que les paramètres dans le secteur résidentiel soient 50 mm, 110 mm et 150 mm. Le diamètre réel de 110 mm lors de l'achat dans le magasin est généralement considéré comme égal à 100 mm - le tuyau et le prix ne changent pas.

Raccords et Réductions

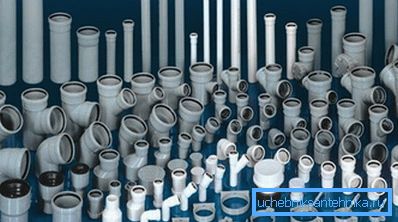

Différentes configurations de raccords
  • Pour réaliser un joint quelconque sur le pipeline, tel qu'un raccordement, une rotation, le découplage d'un noeud ou une transition vers un autre diamètre et vers un autre plan, des adaptateurs spécialisés de configuration différente sont utilisés. Par exemple, un tuyau de drainage pour une cuvette de toilette peut être fabriqué comme un coin en plastique ou un manchon ondulé, mais vous devez le connecter d'une manière ou d'une autre à la colonne montante, et vous avez besoin ici d'un té (à quatre voies pour une évacuation vers d'autres installations sanitaires), intégré à la colonne montante. .

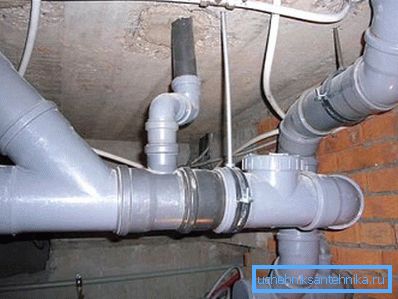

Échange difficile au sous-sol
  • À peu près de la même manière, un tuyau de drainage pour une salle de bains ou un évier est raccordé - le manchon ondulé du siphon s'insère dans le socle d'un raccord d'égout ou d'un té angulaire, où un anneau en caoutchouc ou un manchon est utilisé pour sceller. Il existe également des échanges complexes, en particulier dans les sous-sols de maisons privées, lorsqu'il n'y a pratiquement pas de tuyaux dans l'appartement. Pour chaque salle de bains, le drain se fait par le sol. Ainsi, sous le plafond du sous-sol, vous devez raccorder de nombreux tuyaux avec une pente et un diamètre différents.

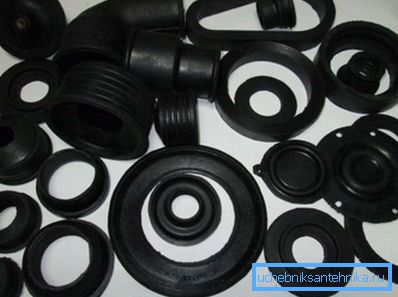

Poignets et joints toriques en caoutchouc
  • Le manchon en caoutchouc est parfois tout simplement irremplaçable, par exemple, le raccordement d'un drain d'une machine à laver à un tuyau d'égout est réalisé à l'aide d'un tuyau de 32 mm qui doit être raccordé à une cloche avec un tuyau de 50 mm.. Mais de tels raccords en PVC sont très rares. Une réduction de caoutchouc de 5032 mm est donc insérée dans le bol de la cloche, ce qui permet de résoudre le problème. La même situation se produit lorsque le tuyau d'évacuation est raccordé à l'évier - il utilise une réduction de 5040 mm sous le manchon ondulé du siphon.
  • Les bagues d'étanchéité en caoutchouc sont fournies par le fabricant avec un tuyau en plastique, vous n'avez donc pas à les acheter séparément. Lors de l'amarrage, veillez à ne pas biaiser et si, après un essai de vidange, vous remarquez un écoulement dans l'un des joints, ne vous précipitez pas pour le sceller avec du silicone ou un produit d'étanchéité. Dans ces cas, l’instruction recommande de démonter une telle connexion, de fixer la bague et de la remonter - le flux disparaîtra.

Conseils utiles. Lors du montage des eaux usées de vos propres mains, il existe parfois de sérieuses difficultés - la raison en est que la bague d'étanchéité en caoutchouc est trop rigide. Pour éliminer ce problème, vous pouvez enduire l’anneau ou le bout du tuyau (ou les deux) d’un détergent liquide ménager. Cela facilitera grandement la connexion du flux de travail.

Gadgets utiles

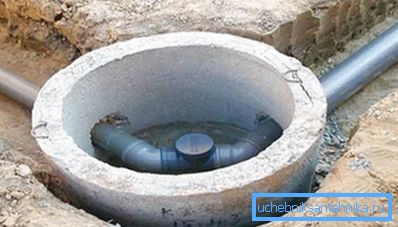

Inspection bien pour l'inspection

En cas de blocage sous l'évier, peu de gens se demanderont comment nettoyer le tuyau de vidange de la cuisine. Tout est simple: retirez le manchon du siphon de la robinetterie et introduisez le câble sanitaire sur le côté de la colonne à travers la prise. Mais que faire si un tel assemblage a été réalisé non pas en ligne droite, mais avec des virages (parfois de 90?) Ou si la longueur du câble ne suffit pas?

Dans ce cas, une révision en plastique se bloque sur les virages et sur les longues sections (plus de 4 à 5 mètres), ce qui peut être, tant à l'intérieur qu'à l'extérieur, sous terre, dans ce dernier cas uniquement, un puits ou une maçonnerie en béton construit au-dessus .

La révision est très similaire en apparence et en méthode d’installation sur le tee-shirt. Seulement dans notre cas, le taraud latéral est réalisé ici avec un filetage de sorte qu’il puisse être fermé hermétiquement avec un couvercle, ce qui est clairement visible sur la photo du haut. Pour éliminer le blocage, le couvercle est dévissé et un câble sanitaire est inséré dans le tuyau dans la bonne direction.

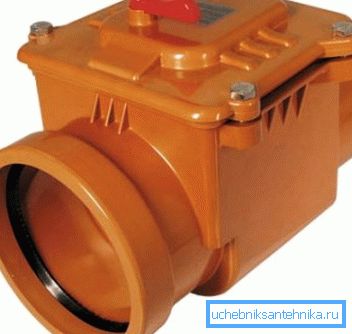

Clapet anti-retour à diaphragme en plastique

Afin d'éviter les débordements, un clapet anti-retour d'eaux usées est utilisé. Il est généralement installé dans le secteur privé ou au premier étage des immeubles de grande hauteur. L’essence du travail de ce gadget est la suivante: lorsque le niveau de l’eau dans les égouts monte au-dessus du niveau des tuyaux de la maison, tout ce liquide commence à couler dans les toilettes, la baignoire et parfois l’évier avec évier (principe des vases communicants). Mais si vous installez un clapet anti-retour dans les locaux d'habitation, cela ne se produira pas.

De tels dispositifs peuvent être verticaux et horizontaux, avec une constipation sous la forme d'une membrane avec un joint en caoutchouc (plastique), ou à bille horizontale, avec des raccords à bride (en fonte ou en acier). Cette dernière option est généralement utilisée pour la capacité industrielle.

Conclusion

Les tuyaux de drainage en plastique destinés à un toit, un site ou une pose souterraine ne diffèrent pas les uns des autres et sont fabriqués dans le même matériau - le PVC. La principale différence entre eux réside dans la taille et les méthodes d'installation.
