Vanne de siège de toilette: quelles versions sont les plus

Tous les réservoirs d’eau ont un composant aussi complexe qu’une soupape de chasse d’eau. Il existe actuellement plusieurs variétés de ce site. Vous devez tout savoir à leur sujet avant d’acheter l’appareil ou de le réparer.

Assignation de nœud

Le but de l'appareil est comme suit.

1. Il s'ouvre et libère de l'eau lorsque le réservoir est vide..
2. Empêche l'écoulement de l'eau après avoir rempli le réservoir au degré souhaité..
3. L'élément de verrouillage fournit un niveau constant de fluide dans le réservoir., s'il y a des chutes de pression dans l'alimentation en eau. Lorsque la pression dans le système baisse ou augmente de 0,1 MPa, le niveau d'eau ne doit pas changer de plus de 0,4 cm.

Le principe général de fonctionnement d’une vanne de réservoir de toilette est le suivant.

1. Lorsque le niveau de liquide dans le réservoir diminue au-dessous de la valeur autorisée, le flotteur descend de plus en plus bas et active ainsi le levier.
2. La pression sur la tige de poussée baisse. En conséquence, l'eau commence à couler dans le réservoir.
3. Simultanément, le flotteur commence à flotter vers le haut.
4. Lorsqu'un certain niveau est atteint, la vanne est fermée avec un levier, l'eau cesse d'être collectée.

Une variété de conceptions d'éléments flottants dépend de nombreux types de systèmes de drainage et de réservoirs. Par exemple, il y a un clapet anti-retour sur la toilette et un homologue direct. Le principe de leur travail est très différent.

Types de vannes pour réservoir

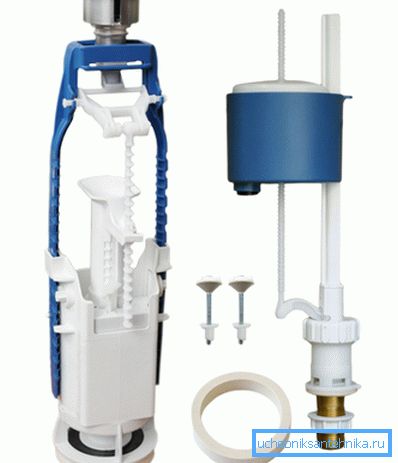

Les fermetures des cuvettes de toilettes peuvent être en métal ou en plastique.

Matériel de fabrication

Les modèles coûteux de mécanismes de drainage sont en bronze et en laiton. Ces alliages métalliques ont une bonne résistance et rigidité, ne sont presque pas sensibles à la corrosion et résistent aux charges chimiques et mécaniques.

De par leur conception, il peut s'agir d'unités séparées simples (vrac et vanne de vidange) et d'unités préfabriquées complexes.

Faites attention! Les ensembles soupapes à levier en alliages sont fabriqués uniquement pour les modèles de cuvettes de toilette de la classe «élite». Pour la catégorie "entreprise", les éléments de fermeture et de drainage en métal sont séparés de la contrepartie du matériau de remplissage. Cela simplifie grandement le système, lui confère une grande polyvalence lors de l'installation et vous permet de réparer les composants séparément.

Le plus souvent, la valve du réservoir de toilette est en plastique. La qualité des matières premières ainsi que la précision de la production des éléments dépendent du prix total du nœud. En d'autres termes, il y a une relation directe ici: plus la vanne de fermeture du réservoir est chère, plus elle sera durable.

Configuration de l'appareil

Les accessoires de verrouillage du réservoir n'ont que deux configurations: vous pouvez installer un système séparé ou combiné de vos propres mains.

1. La vanne d’admission séparée pour le réservoir de toilette et l’analogue de drain sont montés à tour de rôle.
2. L'interconnexion de tels éléments ne s'effectue que par l'intermédiaire de l'eau.
3. L'élément de remplissage est un simple nœud d'une certaine forme, ayant un flotteur.
4. Que par le biais de la poussée de contrôle, agit avec une augmentation du niveau de liquide sur la valve, elle ferme l'eau.
5. Un robinet de vidange de citerne de toilettes séparé peut avoir un bouton-poussoir, des pédales, une traction, etc.
6. Cet élément a un col volumétrique. Avec cela s'accouple l'air ou la valve mécanique. Il se dégage par le système de traction ou par un impact direct (levage, pressage).

Faites attention! Le principal avantage des unités de drainage séparées est la possibilité de remplacer ou de réparer leurs éléments individuels. Cette situation facilite et réduit considérablement le coût du travail.

1. Des mécanismes combinés dans lesquels les éléments de remplissage et de refoulement sont situés dans le même boîtier et reliés entre eux par une ligne droite garantissent une sécurité et une fiabilité maximales du fonctionnement de la citerne.
2. Il est à noter que de tels systèmes sont difficiles à réparer, mais qu’ils sont difficiles à configurer.
3. Toutefois, l’instruction indique qu’avec un réglage précis, un tel nœud fonctionnera parfaitement.

Types de vannes sur une conception

Au total, il existe trois types constructifs de vannes pour réservoirs:

• soupapes de croydon;
• analogues membranaires;
• dispositifs à piston.

Dispositifs de type Croydon

Ces vannes sont obsolètes sur le plan technologique et ne se retrouvent que sur les modèles d'appareils sanitaires du passé.

1. Ils comprennent un piston avec une selle, un axe de levier et un corps de vanne.
2. L'eau est alimentée et coupée avec un piston qui se déplace verticalement.
3. Il actionne son levier de flotteur.

Cette conception s'use rapidement. Par conséquent, avec le temps, la vanne des toilettes ne ferme pas l'eau, elle s'écoule et éclabousse du réservoir des toilettes.

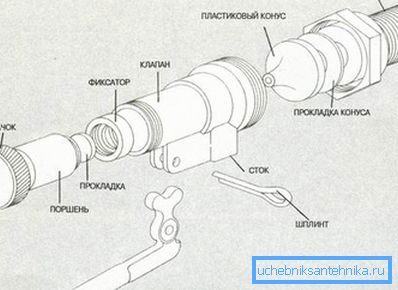

Homologues de piston

1. La soupape d'admission du WC à piston a un axe en forme de levier.
2. Il est fixé en goupille (fourche).
3. Lorsque le levier se déplace horizontalement, le piston se déplace.
4. Cela touche périodiquement la selle. Ceci régule le débit d'eau dans le réservoir de stockage.
5. Le piston a un joint à son extrémité.
6. Quand il s'accouple avec la selle, le joint arrête l'écoulement de l'eau.

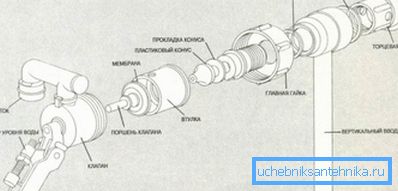

Noeuds modernes avec une membrane

1. Une telle valve dans la cuvette des toilettes au lieu d’un joint est équipée d’une membrane.
2. Produisez-les en caoutchouc ou en silicone.
3. Pendant le mouvement du piston déplace la membrane.
4. Par conséquent, il empêche, au moment voulu, l’arrivée d’eau dans le réservoir.

Des vannes similaires sont les plus modernes. Ils sont équipés de tous les nouveaux modèles d'appareils sanitaires. Sur cette base, il vaut la peine de s'attarder davantage sur les dispositifs à membrane.

Ils assurent le remplissage le plus rapide du réservoir avec de l'eau et son recouvrement. Sur la base de la qualité du site et de la précision de son réglage, le processus de recrutement du liquide et son écoulement peuvent être silencieux ou très forts.

Faites attention! Le principal inconvénient des vannes à membrane est qu’il ne devrait pas y avoir de chute de pression importante pour leur fonctionnement efficace dans le système de plomberie. Leur valeur ne doit pas dépasser 0,1 MPa.

De plus, pour que le mécanisme fonctionne normalement et aussi longtemps que possible, il est important que l’eau du réseau soit propre.

Comment fonctionne une vanne à membrane

Les principales phases de fonctionnement de l'appareil sont présentées ci-dessous.

Première phase

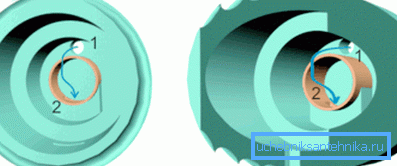

1. Dans la première phase, la vanne est ouverte. Pendant ce temps, l'eau entre dans le réservoir. La membrane, obéissant au sens de l'écoulement du liquide, s'éloigne. Par conséquent, une eau sans obstruction peut remplir le réservoir.
2. Au début, le liquide ne s'écoule que dans la section préliminaire.
3. Pour qu'elle soit directement dans le réservoir, dans ce compartiment se trouve un trou spécial. Le processus est similaire à celui utilisé dans les réservoirs équipés de vannes à tige, mais une membrane est tendue sur le piston.
4. Il y a une lumière dedans, une tige en plastique est passée à travers elle. Il a également une section de lumière de 1 mm. Grâce à lui, l'eau coule partiellement dans la section de remplissage.
5. Lorsque le flotteur est à l'état abaissé, un petit trou est formé dans le piston, ayant un diamètre de seulement 0,5 millimètre. À travers elle, une petite quantité de liquide pénètre dans le réservoir.
6. En raison du principe de fonctionnement similaire de la vanne à membrane, la même pression est créée dans les sections préliminaire et de remplissage et dans la partie de la citerne située derrière. C'est la différence fondamentale entre un tel mécanisme et une contrepartie ayant une valve à tige.

Deuxième étape

1. À ce stade, l'eau pénètre dans le réservoir de stockage et flotte simultanément dans le ballon.
2. Le processus augmente également le niveau de la tige avec un joint en caoutchouc.
3. Le joint obstrue le trou.
4. Lors du mouvement ultérieur de la tige, le piston avec le diaphragme est pressé contre la selle. Ainsi, la section de remplissage est scellée.

Sur la base du fait que la pression de l'eau dans la partie de remplissage du réservoir est liée à la pression du flotteur, la membrane est très fortement pressée contre la selle. Cela empêche le flux d'eau dans le réservoir de stockage.

Troisième étape

1. La troisième étape consiste à vider l'eau après avoir utilisé la cuvette des toilettes.
2. À ce moment, lorsque le liquide descend du réservoir et s'écoule dans la cuvette de la cuvette des toilettes, l'effet de pression du flotteur sur la tige disparaît.
3. La fente dans le piston à ce moment ne chevauche pas la tige. Sur cette base et dans la section de remplissage, la pression diminue fortement.
4. La pression reste uniquement du système d'alimentation en eau, et il agit sur le piston avec la membrane, les déplaçant sur le côté.
5. De ce fait, le mécanisme de vidange entre à nouveau dans la première étape.

Conclusion

La conception du système de vidange, y compris sa vanne, est d’une importance capitale pour l’efficacité et la fiabilité de la cuvette des toilettes. Lors du choix d'un appareil sanitaire, n'oubliez pas de vous assurer qu'il est équipé de son modèle moderne.

La vidéo dans cet article contient beaucoup d'informations supplémentaires.
