Vase d'expansion pour le chauffage: types d'équipements,

Pour le fonctionnement normal du système de chauffage, non seulement la chaudière, les tuyaux et les radiateurs sont nécessaires. Les équipements supplémentaires jouent un rôle mineur: vannes d’air, thermostats, vannes, etc. Les réservoirs d'expansion pour le chauffage sont également importants, car la pression de fluide requise est maintenue dans les canalisations et l'excès d'air est éliminé. Pour savoir pourquoi cet élément du système est nécessaire, comment choisir un modèle approprié et l'installer vous-même, lisez la suite.

Types d'équipement

Le choix de cette unité doit commencer par l'examen des modèles existants sur le marché.

Les technologies modernes de disposition des systèmes de chauffage prévoient que le vase d'expansion dans le système de chauffage peut être:

• type ouvert - est un réservoir sans pression, dans lequel vous pouvez à tout moment verser le liquide de refroidissement utilisé, si nécessaire;
• type fermé (membrane) - réservoir hermétique divisé par une cloison flexible: d'un côté il y a un liquide de refroidissement, de l'autre côté - de l'air pompé ou du gaz spécial.

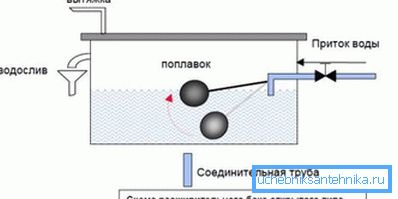

Ouvert

Les avantages de ce type d'équipement dans sa facilité d'installation et de maintenance. Un vase d'expansion ouvert pour le chauffage ne nécessite pas l'agencement de robinets, d'une membrane de séparation et d'un couvercle hermétique qui protège l'intérieur de la pénétration de l'air.

La compensation des pertes de liquide de refroidissement, inévitable dans ce cas, est faite de la manière la plus simple possible: vous devez verser de l'eau jusqu'au niveau requis avec un seau ordinaire. Bien que de nombreux modèles ont une entrée pour connecter la plomberie.

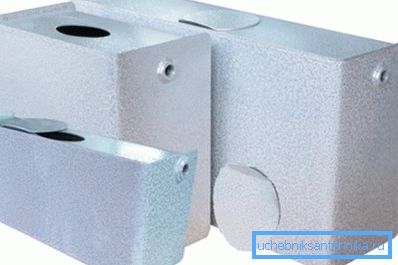

La forme de la capacité n'a pas d'importance. Il peut s’agir d’une boîte métallique plate ou d’un fût dont le volume est suffisant pour recevoir le caloporteur déplacé par chauffage.

Bien que le prix d’une telle solution soit minime, le vase d’expansion ouvert du système de chauffage présente plusieurs inconvénients importants:

• la nécessité de surveiller en permanence le niveau d'eau dans le réservoir et son remplissage;

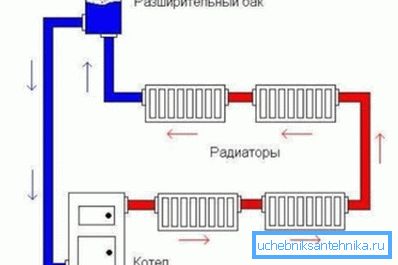

• Difficultés à choisir un emplacement pour l’installation (les instructions d’installation exigent sa mise au plus haut point, ce qui est très difficile si la maison n’a pas de grenier);
• faible pression de liquide de refroidissement dans les radiateurs et les tuyaux de chauffage;
• corrosion des métaux - tuyaux, réservoirs, radiateurs, etc.
• le besoin d'isolation - dans certains cas, le liquide de refroidissement peut geler (surtout si le grenier de la maison n'est pas correctement isolé).

Astuce! Après avoir passé en revue les inconvénients énumérés, demandez-vous: avez-vous besoin d'un tel réservoir? Dans la plupart des cas, il est préférable de dépenser un peu plus d’argent et d’acheter une unité plus évoluée. C'est un peu plus cher, mais les avantages ne vous décevront pas.

Scellé

Ici, nous allons simplement examiner le vase d'expansion à membrane plus en détail: cela peut ne pas être nécessaire pour le système de chauffage de type gravitationnel (bien que cette affirmation soit également discutable), mais le réseau climatique avec circulation forcée du caloporteur nécessite généralement l'installation de cet équipement particulier.

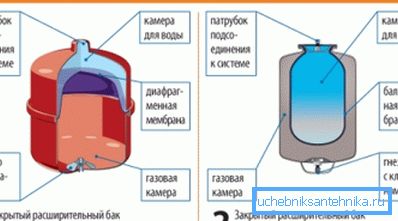

Le vase d'expansion scellé du système de chauffage peut être de deux types:

• avec membrane en caoutchouc alimentaire - ces unités sont de couleur bleue, coûtent moins cher, mais sont moins durables et plus durables (la membrane peut se rompre si la pression dans le vase d'expansion du système de chauffage dépasse un certain niveau);
• avec membrane en caoutchouc technique - ce sont de meilleurs produits, qui sont recouverts de peinture rouge (pour distinguer les modèles entre eux).

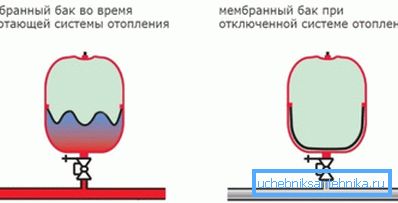

Le principe de fonctionnement des appareils est le même et extrêmement simple: à mesure que la température augmente, le volume de liquide de refroidissement augmente et son excès s'écoule dans le réservoir, comprimant l'air derrière la membrane et augmentant sa pression. Lorsque l’eau se refroidit, l’inverse se produit.

Selon le mode de fixation de la membrane, on distingue:

• réservoirs avec une cloison élastique amovible - en cas de dommage, il peut être remplacé sans démonter le conteneur;
• réservoirs avec une membrane fixe - dans ce cas, vous devrez changer le réservoir entier, qui, cependant, coûte beaucoup moins cher que la version précédente.

Les vases d'expansion pour systèmes de chauffage équipés d'une cloison à bride (amovible) présentent plusieurs avantages:

• résister à une pression maximale plus élevée;
• peut être monté verticalement et horizontalement;
• fournir l'occasion de remplacer rapidement la membrane en cas de rupture.

Astuce! Pour éviter d’endommager le septum, il est recommandé de sélectionner le mode de fonctionnement minimum lors du démarrage du chauffage, afin que la pression dans le système augmente lentement. Vous pouvez également installer une vanne avec un manomètre, à travers lequel l'air ou l'eau en excès est évacué.

Conseils pour choisir

Avant de choisir un type de réservoir particulier à installer dans le système de chauffage, il est recommandé de vous familiariser avec les aspects positifs liés à l'utilisation d'un vase d'expansion scellé.

Il est peu probable qu'après cela, vous aurez des doutes:

• il n'est pas nécessaire de l'installer au sommet du réseau de chauffage, ce qui permet d'économiser sur l'achat et la pose de canalisations;
• un réservoir avec une membrane a une taille plus petite qu'un réservoir de type ouvert;
• la perte de liquide de refroidissement due à l'évaporation est exclue;
• les pertes de chaleur inévitables avec des conteneurs ouverts insuffisamment isolés sont minimisées;
• les parties métalliques du système de chauffage sont mieux protégées contre la corrosion, puisqu'un réservoir scellé empêche l'air d'entrer dans les canalisations et les radiateurs;
• la présence d'un vase d'expansion fermé vous permet de faire fonctionner le chauffage avec une pression accrue du liquide de refroidissement.

Astuce! En plus des caractéristiques de conception, faites attention au nom de l’usine qui a produit le vase d’expansion. La qualité en dépend directement. Les produits les plus célèbres de la société Reflex, Zilmet, Aquasystem, Cimm. Ces vases d'expansion pour le chauffage sont bien implantés dans les systèmes de chauffage par gravité et dans les réseaux à organisation forcée de la circulation des fluides.

Processus d'installation

Choisir un vase d'expansion pour le chauffage et l'acheter ne représente que la moitié de la bataille. Il est également important d'installer correctement l'équipement. Cela dépend directement de l'efficacité de son travail et de sa durabilité.

La procédure d'installation est la suivante:

1. Assurez-vous que la température ambiante est supérieure à 0 degrés Celsius. Sinon, le travail doit être reporté au réchauffement.
2. Avant la fin de l'installation, fournissez un accès rapide à la vanne d'air. Cela vous permettra d’ajuster rapidement la pression dans la partie supérieure (gaz) du réservoir et d’empêcher la rupture de la membrane.
3. Une fois l'installation terminée, aucun objet ne doit obstruer l'accès aux vannes et aux vannes de purge.
4. Le réservoir doit être installé de manière à ce qu'aucune pression ne soit appliquée sur sa surface externe. En particulier, assurez-vous que les tuyaux de chauffage ne touchent pas les parois du conteneur.
5. Il est conseillé d'installer un engrenage supplémentaire régulant la pression du fluide. Cela aidera à extraire l'excès de liquide de refroidissement, empêchant ainsi la destruction du réservoir en cas d'urgence.
6. Le réservoir doit être monté sur un segment de la conduite qui alimente la chaudière en liquide de refroidissement déjà refroidi. Cependant, pas près de l'entrée de ce dernier.

Conclusion

Le vase d'expansion, malgré son apparence insignifiante, est un élément important du système de chauffage. C’est précisément elle qui empêche sa destruction suite à une augmentation de la pression et empêche la formation de bouchons d’air, qui réduisent l’efficacité du travail. Pour plus d'informations sur les autres éléments nécessaires du système climatique à la maison, vous pouvez apprendre de la vidéo ci-dessous.
