Accouplement de tuyaux: ce qui est nécessaire, comment

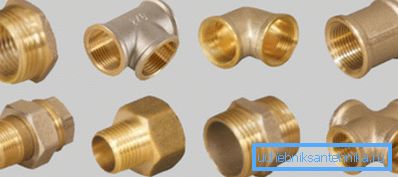

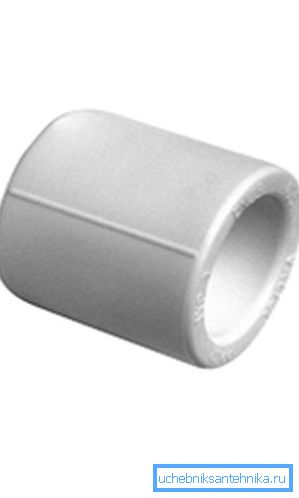

À y regarder de plus près, le raccord de tuyau est un produit très simple. En fait, il s’agit d’une sorte de connecteur pour deux tuyaux de diamètre identique ou différent. En outre, ce produit est conçu pour connecter des autoroutes constituées de différents matériaux (par exemple, il peut s'agir d'un amarrage de plastique et d'acier).
Cependant, malgré le principe simple de l'appareil, très souvent, il est choisi de manière incorrecte. Cela est principalement dû au fait qu'il y a trop de raccords modernes sur le marché, qui sont montés d'une manière ou d'une autre, ou qui possèdent un ensemble de propriétés uniques.
Et très souvent, en raison de caractéristiques individuelles non comptabilisées, le fonctionnement normal des produits dans une situation donnée devient tout simplement impossible.
Dans cet article, nous essaierons de considérer autant que possible le type de produits de ce type, leurs différences et la manière de les monter sur un tuyau ou une autre. Commençons par la chose la plus importante.
Types d'accouplements en fonction du type de connexion
Dans ce cas, nous entendons que tous les adaptateurs, bien qu’ils aient la même fonction, mais que la méthode de fixation puisse être différente. Considérez tout ce qui est en détail dans le tableau ci-dessous.
| Méthode de fixation: | Caractéristiques: |
| Il s’agit en fait d’une pointe d’éléments et cette technologie est utilisée pour les systèmes plastiques. L'avantage de la méthode est que la connexion est très étroite et fiable. Si le maître fait tout comme il se doit, aucune fuite ne se produira jamais dans les joints. En ce qui concerne les défauts, nous pouvons distinguer un tel moment comme une pointe incorrecte. Si la durée de la température de fusion du plastique est dépassée d'au moins quelques secondes, le risque de fissure après le montage du raccord est élevé. Eh bien, si le fer à souder agit sur la pièce moins que nécessaire, la force de la connexion sera faible. |
| Eh bien, tout est assez clair ici - un raccord de ce type est généralement fabriqué en métal. Le détail est simplement enroulé sur l'extrémité du tuyau en métal. Plus la technologie est le prix bas de ce travail et sa simplicité. Il est tout à fait possible de tout faire de nos propres mains sans l'intervention de spécialistes et sans acheter un instrument coûteux, mais l'inconvénient de cette méthode est qu'il vous faudra surveiller en permanence de telles coutures, car elles risquent fortement d'être dépressurisées. Par exemple, un raccord de tuyau fileté ne doit en aucun cas être encastré dans les murs. |
| Il est principalement utilisé pour joindre des lignes traversées par de l'eau ou de l'air. L’essence de la connexion réside dans le fait que le connecteur se fixe aux extrémités des tuyaux à l’aide d’écrous spéciaux du type mousqueton.Il est possible de réaliser une telle couture rapidement, mais son étanchéité et sa résistance ne sont pas très bonnes. |
| Le principe de fonctionnement est que le tuyau est placé sur un tuyau spécial à l'intérieur du connecteur. En règle générale, le raccord lui-même comporte un écrou qui serre, maintient le raccord sur le tuyau, ce qui permet de résister à une pression importante. Il suffit simplement de veiller à la qualité du raccord: le tuyau métallique, le tuyau lui-même doit également être durable. |

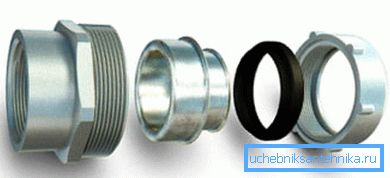

Des joints en caoutchouc à l'intérieur de l'accouplement peuvent être très sensibles aux changements de température. Si le caoutchouc à l'intérieur du produit est de mauvaise qualité, de plus en plus de microfissures apparaissent au fur et à mesure que la température change. Et cela affectera évidemment (pour le pire) l'étanchéité de la connexion des éléments du pipeline.
Astuce! Nous vous recommandons de ne pas économiser sur les raccords de ce type et d’acheter des produits de marques connues et éprouvées.
Quant à la portée des couplages, ils sont aujourd'hui largement utilisés pour connecter de tels systèmes:
- Pour les conduites d'eau.
- Pour les lignes de gaz.
- Pour le réseau de chauffage.
- Pour les oléoducs, etc.
Il est évident que dans les conditions d'une maison ou d'un appartement privé, les raccords les plus souvent utilisés consistent à amarrer des tuyaux de chauffage ou à alimenter / drainer de l'eau. Voyons comment ces pièces sont généralement montées et ce qui est important à considérer.
Chaîne de montage avec embrayages
Il convient de noter que les instructions sur le dispositif de raccordement des tuyaux en plastique, en métal-plastique et en acier ordinaire seront prises en compte. Parce que dans la plupart des situations, les produits fabriqués à partir de ce matériau sont utilisés dans des cas particuliers. Commençons par l'installation du métal.
Connexion de tuyau d'acier
Comme on le sait, la jonction d’autoroutes à partir d’acier a été réalisée plus tôt selon un procédé assez compliqué: soudage au gaz ou électrique.
Il est clair que cette technologie présente certains inconvénients - nous les examinerons dans le tableau ci-dessous.
| Problème: | Caractéristiques: |
| Autrement dit, il est presque impossible de parler de ses propres mains pour effectuer un tel travail sans expérience et expertise. outil. Par conséquent, le soudage est au moins coûteux. Bien que très fiable. |
| Autrement dit, si vous avez une tuile sur les murs ou, par exemple, du papier peint, les étincelles provenant du soudage peuvent facilement rendre la surface inutilisable. |
Conseil: pour réduire les risques d’endommagement de l’avion, vous pouvez utiliser une méthode simple: si cela est techniquement réalisable, essayez de «fermer» la surface potentiellement vulnérable avec du carton ou du contreplaqué.
En principe, il existe aujourd’hui une connexion qui vous permet de vous passer de la soudure: c’est le raccord Gebo sur un tuyau métallique.
Il appartient à la classe des produits avec écrous à sertir et fonctionne selon le principe suivant:
- Les extrémités d'acier sont nettoyées avec du papier de verre avec une fraction fine.. Dans ce cas, les tuyaux peuvent être fabriqués dans un métal complètement différent - cela n’affectera pas la densité de la connexion.
- Des écrous à sertir sont placés des deux côtés du rail..
- L'acier est placé sur la pointe de l'adaptateur, puis les écrous sont attirés par le couplage et tournés.

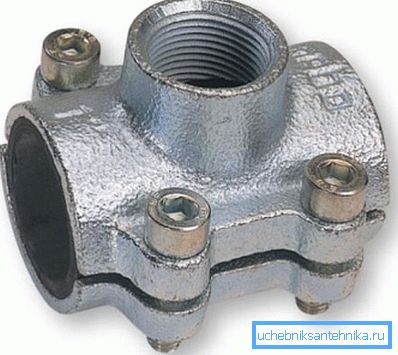

De plus, les pièces Gebo peuvent avoir un principe légèrement différent de l'appareil. L'adaptateur peut être constitué de deux éléments qui semblent être "pris dans un étau" aux extrémités de la ligne. Dans ce cas, les deux moitiés du raccord sont serrées à l'aide de boulons et d'écrous externes.
En principe, si le but est d’organiser une connexion étanche sans soudure, l’utilisation de tels raccords est très utile.
L'inconvénient ici est qu'il n'y a pas de force, pour ainsi dire "solidité" de la ligne. C’est-à-dire que dans les joints où les raccords Gebo sont utilisés, la ligne peut être facilement cassée. Par conséquent, essayez de faire des fixations murales supplémentaires pour la plomberie.
Il est également intéressant de noter qu'il existe également des boîtiers métalliques sans manches, qui peuvent également être connectés sans soudure et même sans raccords. Le fait est que ces produits ont un filetage interne d’un côté et un filetage externe de l’autre - c’est-à-dire qu’ils se tordent simplement les uns avec les autres.
Nous avons traité le métal, voyons maintenant comment connecter des systèmes en plastique de différents types.

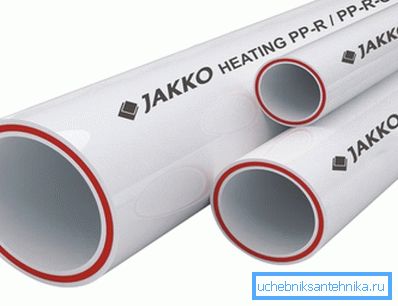

Connexion de métal et de plastique ainsi que de polypropylène

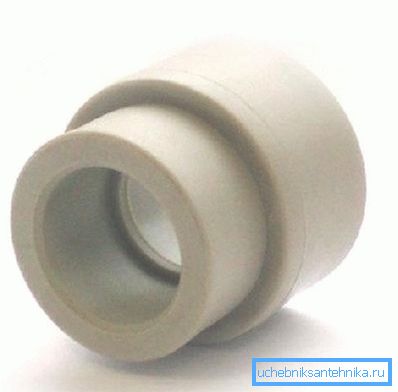

Bien sûr, le moyen le plus sûr est de casser les éléments de tuyaux. Cette technologie est utilisée non pas pour les produits à baies flexibles, mais même pour ceux en polypropylène.
Tout se fait approximativement selon ce schéma:

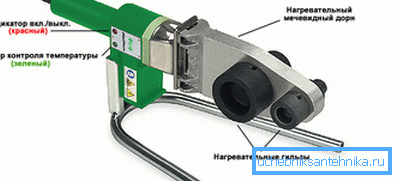

- Un fer à souder spécial est pris, allumé et chauffé à la température désirée.
- Les extrémités des tuyaux sont essuyées avec un chiffon sec - il est absolument nécessaire d'éliminer toute la poussière et la saleté de l'avion.

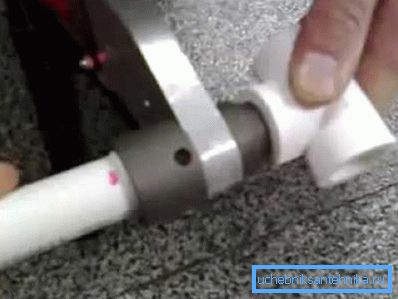

- Un adaptateur en plastique et le tuyau lui-même sont pris, puis ils sont pour ainsi dire placés sur les pointes chauffées du fer à souder. Il faut environ 3 à 4 secondes pour influencer le matériau, puis il est nécessaire de «retirer» les pièces en plastique du fer à souder et d'insérer les produits les uns dans les autres.

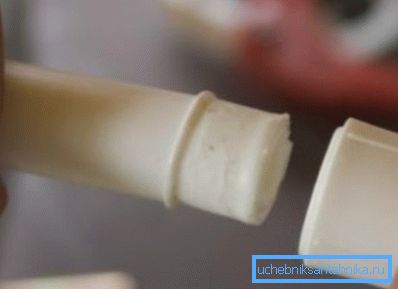

Après cela, vous devez presser les éléments ensemble pour les tenir pendant au moins plusieurs secondes. Pendant ce temps, le plastique durcira et vous obtiendrez une connexion de couplage très serrée.
Faites attention! Travailler avec un fer à souder implique une nuance importante: en fonction du diamètre du tuyau, le temps de chauffage du plastique varie. En principe, ces données doivent figurer sur le plan intérieur du couvercle du boîtier, mais dans le cas contraire, n'hésitez pas à utiliser les données du tableau ci-dessous.
| Diamètre de l'élément (en millimètres) | Temps d'interaction du fer à souder | Temps d'accostage («avec effort») de plastique les uns avec les autres | Période de refroidissement |
| 16 | 5 secondes | 4 sec. | 2 minutes |
| 20 | 7 secondes | 4 sec. | 2 min |
| 25 | 7 secondes | 4 s. | 2 |
| 32 | 8 secondes | 6 | 4 |
| 40 | 12 sec | 6 | 4 |
| 50 | 18 sec | 6 | 4 |
| 63 | 24 | 8 s. | 6 |
| 75 | 30 | 10 | 8 |

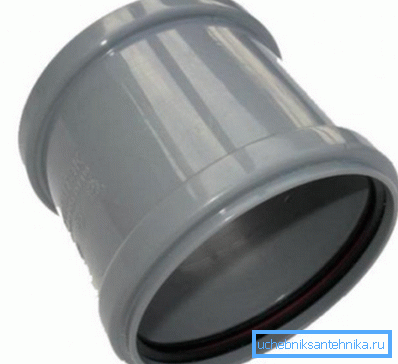

Eh bien, il reste à discuter de la manière dont les joints d’égout en plastique, ainsi que les produits souples en métal et plastique, sont assemblés.
Dans le premier cas, l’instruction ressemble à ceci:
- Un raccord est pris et un joint en caoutchouc spécial est inséré à l'intérieur.
- Les bords des tuyaux sont essuyés avec un chiffon, et si un bord est une extrémité coupée, il faudra alors le polir avec du papier de verre à fraction fine.

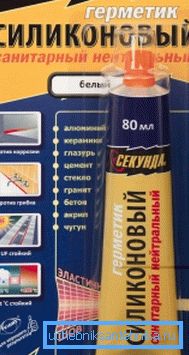

- Les bords sont enduits d'une fine couche de silicone sanitaire. Ceci est nécessaire pour garantir l'étanchéité, ainsi que pour faciliter l'entrée du plastique dans l'accouplement.
- Des éléments du système sont insérés les uns dans les autres. Selon ce schéma, toute la "route" est assemblée.
En règle générale, un adaptateur rigide standard est utilisé pour connecter une telle ligne, mais dans certains cas, un couplage flexible pour un tuyau peut être utilisé. Pour connecter les toilettes et les eaux usées, par exemple, ou pour amarrer le genou du lavabo au point d'entrée dans le système de drain.
En ce qui concerne la technologie d'accouplement métal-plastique flexible, ce problème ne peut pas être résolu séparément, car dans la plupart des cas, les adaptateurs de manchon décrits ci-dessus sont utilisés. C'est-à-dire ceux dans lesquels les extrémités de la "piste" sont insérées, puis serrées avec des écrous spéciaux.
Conclusion
Il s’avère que nous avons découvert une méthode relativement peu coûteuse et très fiable pour raccorder les pipelines les plus divers. Il est particulièrement important de prendre en compte afin d’obtenir une étanchéité maximale, car c’est le type de raccord de tuyau qui est acheté, ses caractéristiques de fonctionnement et sa fonction.
Nous vous avons donné les données de base, nous espérons qu’elles vous seront utiles en affaires. Eh bien, si les informations ne vous suffisaient pas, nous vous recommandons de regarder également la vidéo présentée dans cet article.
