Accouplements pour pnd de tuyaux et autres moyens de

Quels sont les raccords pour tuyaux en PEHD (polyéthylène basse pression)? Les différents types de raccords ont-ils des caractéristiques spécifiques? Quels autres moyens, outre les joints de couplage, peuvent être raccordés les tuyaux?

Voyons le comprendre.

Accouplements

Liste de

Énumérons tous les types de raccords utilisés pour les pipelines en polyéthylène.

• Raccords à compression - pliable en utilisant des joints annulaires en caoutchouc. Lors du serrage au moyen d'un anneau d'arrêt, l'écrou-raccord dilate le joint d'étanchéité; qui, à son tour, s'accroche étroitement au tuyau et scelle la connexion.

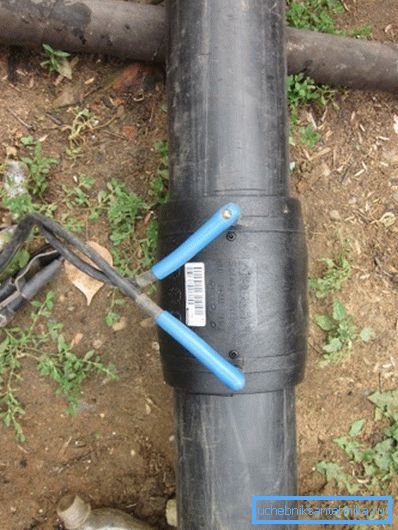

• Raccords électro-soudés pour tubes PND - une sorte de connexion permanente dans laquelle chauffer les surfaces adjacentes le serpentin de chauffage pré-installé par le fabricant est utilisée. L'utilisation de raccords à souder électrique vous permet de vous passer d'un fer à souder: il vous suffit de demander une paire de contacts 12 volts provenant d'un transformateur abaisseur ou d'une batterie et de résister à une certaine durée de chauffage.

Curieusement: transformateurs de soudure récemment transformés avec lecteur de code à barres. Lors de la lecture des marquages, ils reçoivent des informations sur la tension, le temps de préchauffage et le refroidissement du raccord.

Cependant, cette information est présente dans la désignation et sous la forme disponible pour la lecture visuelle.

La force de la connexion dans une méthode d'électrofusion n'est pas inférieure à un tuyau solide. Le seul inconvénient sérieux de ces raccords est le prix plutôt élevé. Nous donnons les prix de détail pour les tailles les plus populaires de raccords droits sans changer le diamètre.

• Connexions évasées utilisé exclusivement pour l'installation d'égouts à écoulement libre. Les tuyaux PND à tête de pression avec des diamètres de 50, 110 et 150 mm sont parfaitement compatibles avec les raccords d'égout des tailles standard correspondantes et sont souvent utilisés à la place des tuyaux en PVC-U plus habituels. La raison en est bien meilleure que les caractéristiques acoustiques du polyéthylène: des parois épaisses et élastiques étouffent presque complètement les bruits du mouvement des drains.

L'assemblée

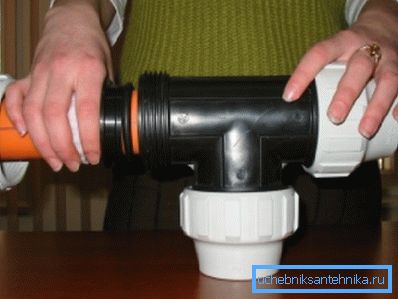

Comment raccorder les tuyaux à l'aide d'un raccord à compression?

1. Le tuyau est coupé avec un couteau spécial. En son absence, vous pouvez utiliser la scie à métaux habituelle lors du traitement ultérieur du bord avec un fichier. La coupe doit être exactement perpendiculaire à l'axe longitudinal.
2. Le chanfrein est retiré des côtés intérieur et extérieur du tuyau. Il est préférable d’utiliser un calibrateur pour ce travail, mais dans les cas extrêmes, un couteau tranchant fera l'affaire. Le but est d'empêcher la crosse de se gonfler ou de déplacer le joint en caoutchouc.
3. L'écrou-raccord, les bagues de serrage et de serrage et le joint annulaire en caoutchouc sont successivement posés sur le tuyau, après quoi son extrémité est insérée dans le boîtier d'accouplement.
4. Des anneaux et un écrou sont entraînés sur le bord et torsadés à la main.

Comment se passe le soudage des tuyaux en PEHD avec une méthode d'électrofusion?

1. Le tuyau est doigté et nettoyé des ordures.
2. Après son insertion dans le raccord, ses contacts sont alimentés pendant la durée indiquée dans le marquage.
3. Au moment du refroidissement, la section de la conduite conserve une immobilité totale.

Et que dire de l'installation des eaux usées à l'aide de raccords avec des joints en caoutchouc?

Les subtilités ne sont que deux.

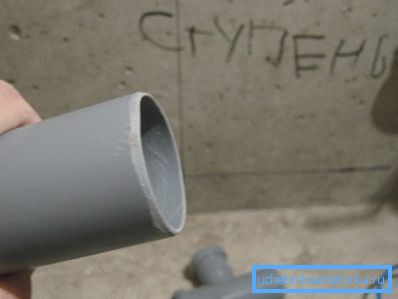

1. Le chanfrein extérieur est retiré de l'extrémité du tuyau. Ce travail peut être effectué avec un couteau tranchant: le polyéthylène se coupe facilement.

Soit dit en passant: contrairement au polypropylène, le bulgare ne peut pas être utilisé pour couper et chanfreiner un tuyau en polyéthylène. Ce plastique a un point de fusion plus bas et ne diffuse que le chauffage inévitable lors du traitement abrasif.

1. Une simple instruction aidera à réduire l'effort requis pour assembler le joint: un peu de savon, liquide ou ordinaire, devrait être appliqué sur le scellant.

Des problèmes

Dans certains cas, les raccords à compression pour connecter les tuyaux en PEHD commencent à s'écouler sous pression. La raison est toujours la même - la mauvaise construction.

Au lieu de mettre tous les anneaux sur le tuyau, il est inséré dans le raccord avec un écrou borgne desserré; Ceci, associé à un traitement médiocre des arêtes, conduit au fait que l'extrémité du tuyau ne s'insère pas dans le joint annulaire, mais repose contre celui-ci.

La solution au problème est évidente: il suffit de retirer le chanfrein intérieur et de remonter le joint, en contrôlant la position du joint.

Des alternatives

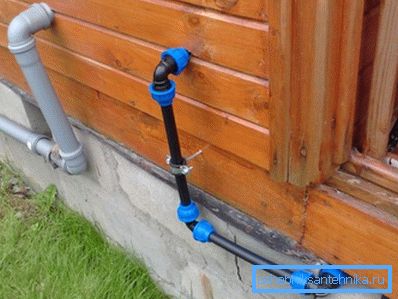

Est-il possible de se passer de raccord de couplage lors de l'installation d'une conduite d'eau en polyéthylène?

Soudage bout à bout

Lors du montage de conduites avec une pression interne faible, le soudage bout à bout manuel est effectué à l'aide d'un fer à souder primitif - un élément chauffant plat recouvert de téflon.

Une fois chauffé à 210-220 ° C, les extrémités des tuyaux sont pressées contre elle et, après refusion, sont combinées. Après refroidissement et élimination de la bavure (extrusion à l'état fondu à l'extérieur du cordon de soudure), la résistance d'un tel joint atteint 60 à 80% de la résistance d'un tuyau solide.

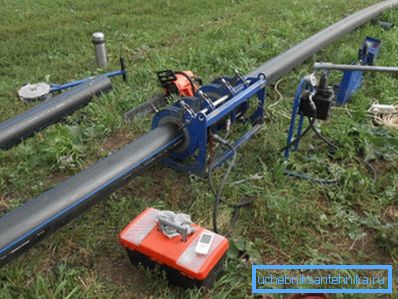

Cependant: pour les conduites d'eau sous pression, il est fortement recommandé d'utiliser des fers à souder à alignement mécanique et à force de serrage contrôlée.

Raccords pour polyéthylène réticulé

Outre le polyéthylène habituel, l’installation de systèmes d’alimentation en eau utilise souvent le système dit réticulé. En raison de la simple modification, ses molécules forment non seulement de manière séquentielle, mais aussi des liaisons croisées, ce qui augmente considérablement la résistance à la chaleur et la résistance mécanique du polymère.

Une des propriétés que la couture confère à ce plastique est la mémoire mécanique. Une fois déformé, le tuyau retrouve rapidement son état d'origine.

Cette propriété est utilisée lors de l'installation à l'aide de raccords:

1. Le tuyau s’agrandit à l’aide d’un outil spécial, l’extendeur.
2. Le raccord est inséré dans la prise.
3. Le tuyau qui est rétréci et appuyé de manière fiable sur le raccord est en outre fixé par un collier.

Conclusion

Nous espérons que le matériel proposé au lecteur l’aidera à choisir la méthode d’installation la mieux adaptée à son cas.

Comme toujours, la vidéo de cet article contient des informations thématiques supplémentaires. Des succès!
