Boîtier: variétés et caractéristiques de l'application

Le tube de tubage PND ou son équivalent en acier est utilisé pour renforcer les parois du puits de forage. Immédiatement après le forage du puits, il est nécessaire d’utiliser un tubage (ficelle). Une fois la colonne installée dans le puits, un tassement en ciment ou en argile du canon est effectué.

Et seulement à la fin de ces travaux, vous pouvez être sûr que le puits est protégé de manière optimale contre les flotteurs, les eaux souterraines et d’autres risques tout aussi importants. Voyons de plus près comment on utilise un boîtier en métal ou en plastique.

Caractéristiques de l'application

Les caissons modernes pour pieux forés sont des tronçons de tuyaux reliés entre eux de manière rigide. L'épaisseur des murs de la structure ne dépasse généralement pas 4 cm.

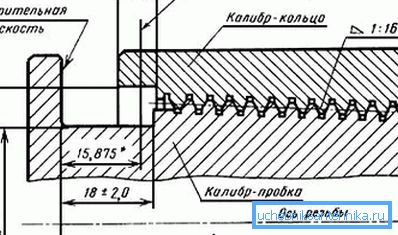

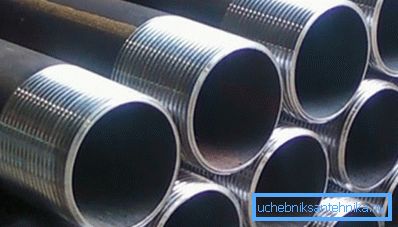

La connexion de plusieurs tuyaux dans une même structure peut être réalisée au moyen de raccords de tuyaux. Pour ce faire, les tuyaux sont pourvus d'un filetage conique à profil triangulaire.

L'intensité de la pénétration est déterminée par le diamètre du puits, les caractéristiques de fonctionnement de l'équipement de forage, les caractéristiques du sol, etc.

L'utilisation du boîtier offre les avantages suivants:

• la capacité de travailler dans un sol peu saturé en eau;
• la possibilité que l'horizon se chevauche dans des sols flottants;
• prévention des vibrations et des effets dynamiques sur le sol;
• sécuriser l'installation de pieux;
• la possibilité d'installer des piles à proximité de chantiers de construction déjà exploités sans compromettre leur intégrité;
• réduction des coûts de forage et d'exploitation ultérieure des puits;
• assurer une protection fiable des puits contre l'effondrement;
• assurant un contrôle optimal du forage jusqu'à atteindre la couche de support;
• la capacité de surveiller la conformité avec les conditions techniques et géologiques réelles et de conception, directement pendant le forage;
• forage et extraction efficaces de blocs;
• remplissage efficace des puits avec du béton.

Les caissons de fabrication industrielle pour pieux sont de deux types:

• modifications du boîtier;
• modifications de base.

Les deux catégories sont utilisées pour renforcer les puits lors de leur forage et de leur utilisation ultérieure. Le produit plonge le sol et ne laisse pas les couches de roche instables s'effriter.

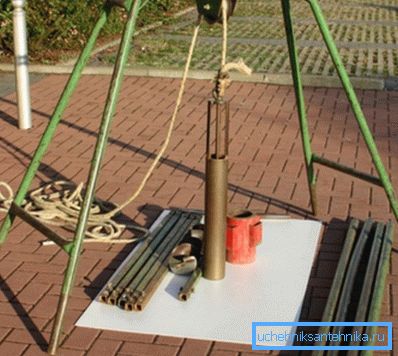

Le forage de tubage est effectué comme suit:

• Couches supérieures de roche forées;
• Dans la cavité résultante est abaissée et colonne cimentée;
• Entre le diamètre extérieur de la colonne et le diamètre intérieur du puits, du béton est coulé (moins souvent, un mortier d'argile est posé);
• Une fois que le béton a acquis une résistance suffisante, un tuyau de diamètre inférieur est descendu dans la colonne primaire et le forage se poursuit.
• Une fois que la conduite suivante a pris la position souhaitée, les travaux se poursuivent jusqu'à ce que l'équipement de forage atteigne la profondeur prévue.

Caractéristiques de construction

Les tubes de cuvelage GOST répondent à un certain nombre d'exigences strictes pour ces structures.

Par exemple, malgré l'épaisseur de paroi et la configuration des colonnes différentes, ces paramètres doivent respecter les limites définies par les règles:

• Si les tubes de gainage selon GOST 632 80 sont fabriqués avec une précision standard, leur non-rectitude par mètre avec un diamètre maximal de 89 mm ne peut excéder 0,7 mm et ne peut pas dépasser 1 mm pour un diamètre maximal de 146 mm.
• Si des tubes de précision améliorée sont fabriqués, les paramètres de non-linéarité ne doivent pas dépasser 0,5 mm pour les produits d'un diamètre maximal de 146 mm.

Les instructions d'utilisation du tubage des puits dépendent en grande partie du matériau utilisé pour leur fabrication. Les produits modernes sont fabriqués à partir de fer, d'acier, de matériaux polymères, d'amiante-ciment et de bois.

À l'heure actuelle, les constructions les plus répandues sont les matériaux polymères, tels que le polychlorure de vinyle (PVC).

Les avantages des colonnes en PVC sont les suivants:

• prix inférieur par rapport aux homologues en métal;
• haute résistance par rapport à l'amiante-ciment;
• résistance absolue aux processus de corrosion et, par conséquent, des ressources opérationnelles presque illimitées;
• résistance aux contraintes mécaniques jusqu'à 5 t;
• surface interne et externe idéalement lisse et, par conséquent, facilité d'utilisation avec vos propres mains.

Matériels et accessoires associés

En soi, la colonne, quel que soit son matériau de fabrication, n’est pas en mesure de s’acquitter des tâches confiées au premier plan.

Pour assurer une efficacité opérationnelle appropriée, un certain nombre d'accessoires connexes sont utilisés, parmi lesquels nous notons les catégories suivantes:

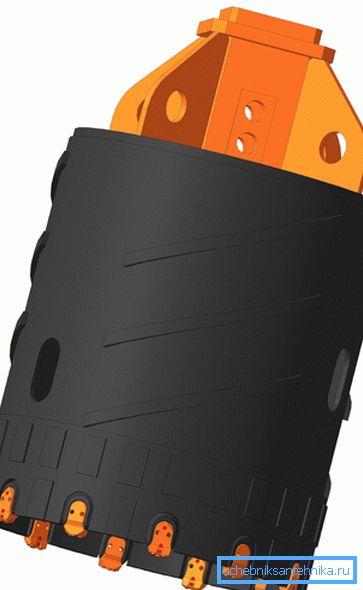

• Cutter - est un élément de coupe, qui est monté sur la section de couteau au début du tuyau. Au moyen des couteaux, la colonne est enterrée et placée dans le sol.

Le coupe-carter est fabriqué à partir de matériaux tels que des aciers au carbure ou des métaux durs.

En règle générale, l'acier est utilisé dans la fabrication de la tête et de la tige, qui n'entrent pas en contact direct avec le sol pendant le processus de forage. Les alliages de Pobeditovye sont utilisés dans la coulée de dents qui détruisent le sol et doivent par conséquent être caractérisés par des propriétés de résistance élevée.

La haute qualité des dents et des pics de la tête est une condition essentielle à la fabrication des incisives.

Important: la plupart des découpeuses produites aujourd'hui sont soumises à des tests préalables à la vente. Au cours des tests, la pointe est contrôlée par une charge mécanique de cisaillement.

Les couteaux modernes sur le marché sont représentés par deux variétés principales: les modifications amovibles et les modifications soudées.

Le choix de l'une ou l'autre catégorie d'accessoires est fait en fonction des particularités des tuyaux utilisés.

• Centraliseur - utilisé pour rendre le train de tiges strictement perpendiculaire à la position et s'éloigner uniformément du bord du puits sur tout son périmètre.

Les tarauds de centrage sont une condition essentielle pour assurer un dépoussiérage efficace et de qualité de la colonne. L’installation des centreurs sur les tuyaux s’effectue par incréments de 9 mètres maximum. Structurellement, le dispositif est une buse sous la forme d'un couplage avec des ailes d'espacement.

• Le capuchon est un dispositif installé sur le tubage du puits afin d’empêcher la terre et d’autres corps étrangers de se répandre dans leur cavité.

Le couvercle non seulement ferme hermétiquement la tête de puits, mais, en fonction de la modification, il peut être équipé d’un crochet et d’un ensemble de terminaux pour la connexion et la poursuite du fonctionnement des équipements de pompage. Les capuchons sont le plus souvent en aluminium ou en plastique. Cette variante, ainsi que d’autres, montre la durabilité et l’étanchéité suffisantes d’un porche.

• Les adaptateurs sont des renforcements structurels conçus pour permettre la transition d'un diamètre important du train de tôles à un diamètre plus petit de tuyaux dans lequel la partie filtrante peut être située.
• Accessoires de montage - utilisés pour l'installation de tuyaux. En fonction de la profondeur du puits, divers outils sont utilisés, notamment des supports de levage et d’abaissement, des buses de levage, etc.

Pour les colonnes et les éléments filtrants dont le diamètre n’est pas supérieur à 30 mm, il est conseillé d’utiliser des clés à bande pour les enveloppes. Le plus souvent, l'utilisation de clés du type courroie s'applique aux colonnes en chlorure de polyvinyle.

Important: le serrage flexible de la courroie vous permet de saisir le tuyau avec une section transversale ronde ou ovale tout en évitant de le déformer.

Pour la simplicité et l'efficacité d'utilisation, la clé du type ceinture est équipée d'une pince à cliquet, d'une ceinture en nylon et d'un support de prisme central.

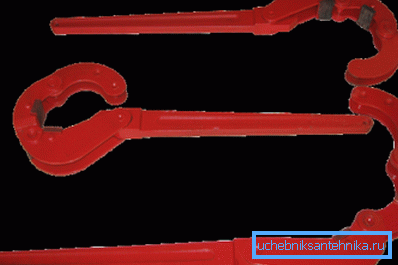

Pour travailler avec des tubes de tubage en métal, il est courant d'utiliser une clé à charnière qui, contrairement à l'analogue de courroie, offre une meilleure prise en main, sans toutefois pouvoir déformer l'acier.

Conclusion

Vous savez maintenant ce qu'est un boîtier et comment il est utilisé aux fins pour lesquelles il a été conçu. Appliquer les informations obtenues peuvent être pratiquées, par exemple, organiser un aquifère bien à la datcha.

Avez-vous des questions à clarifier? Dans ce cas, vous trouverez des informations plus utiles en visionnant la vidéo dans cet article.
