Câble chauffant pour drain

En hiver, il arrive souvent que le toit soit givré et que l'eau de fusion fondre et geler pour former des glaçons pendant. Mais cela ne menace pas seulement les accidents, l’eau gelée dans le caniveau peut la détruire, car elle se dilate lorsqu'elle gèle. Ne soyez pas surpris si vous constatez que votre système de drainage a éclaté le matin glacial d’hiver. Dans ce cas, il est nécessaire de procéder à la réparation, ce qui entraînera des pertes imprévues.

Avant le début de la période hivernale froide, il convient de veiller à ce que de tels problèmes ne se produisent pas. Mais que peut-on faire pour que le liquide dans les systèmes de drainage ne gèle pas et que les glaçons ne se forment pas? Nous devrons organiser le drain de chauffage. Cela permettra non seulement de le conserver intact, mais également de vous protéger, ainsi que votre ménage, contre les accidents. Cela vous aidera à chauffer le câble pour le drainage. Voyons quel câble de vidange est préférable de choisir et comment vous pouvez chauffer le système entier de vos propres mains.

D'où le gel et les glaçons apparaissent

D'où vient la glace sur le toit, car en hiver, il ne pleut pas et personne ne verse de l'eau sur le toit. Deux facteurs influencent la formation de givre.

Différence de température jour et nuit. En particulier, ce facteur a son effet au début du printemps, lorsque pendant la journée la neige est affectée par la chaleur du soleil et qu'elle fond sur le toit, se déversant progressivement dans le système de drainage des eaux. Au début de la nuit, la température de l’air change pour atteindre un point inférieur à zéro, ce qui fait que l’eau de fonte commence à geler. C'est ainsi que la glace se forme dans les gouttières et les tuyaux. La même chose s'applique au porte-à-faux du toit lorsque des glaçons y sont suspendus. Indique que la conception du drain n’est pas conçue pour supporter le poids supplémentaire. Si cela ne se produit pas dans une certaine partie de l'expansion, il peut facilement se briser, incapable de supporter le poids de la glace. Dans ce cas, vous devez le changer complètement.

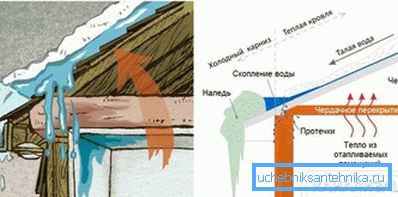

L'effet de "toit chaud". Souvent, les promoteurs font des toits ou des combles chauffés. Si le toit est mal isolé, une perte de chaleur peut se produire. Il se trouve que même en hiver, lorsque la température est sous zéro, la neige commence à fondre, à mesure que la pièce est chauffée et, bien que légèrement, la couverture de toit se réchauffe. Eh bien, le schéma est le même que dans le premier cas: lorsqu’il coule, l’eau se refroidit puis se gèle à nouveau. Les conséquences sont les mêmes. Mais dans ce cas, l'installation du câble chauffant dans les tuyaux de drainage n'élimine pas le problème en soi, mais seulement les conséquences: la formation de glace et de glaçons. Bien entendu, il vaut mieux résoudre le problème lui-même, et non un symptôme, en chauffant le toit.

Pour éviter que le toit ne se réchauffe en hiver, les professionnels conseillent de créer un toit dit froid lorsque le grenier ventilé n'est pas chauffé à l'intérieur. Un autre point consiste à effectuer correctement le gâteau de couverture, lorsque l’isolant est choisi avec une épaisseur suffisante et qu’il existe un intervalle de ventilation. Néanmoins, cela ne garantit pas à 100% que le problème sera complètement résolu. Pour des raisons de fiabilité, il est préférable de chauffer le système de drainage. Mais la question se pose, quel câble est préférable de choisir?

Choisir un câble chauffant

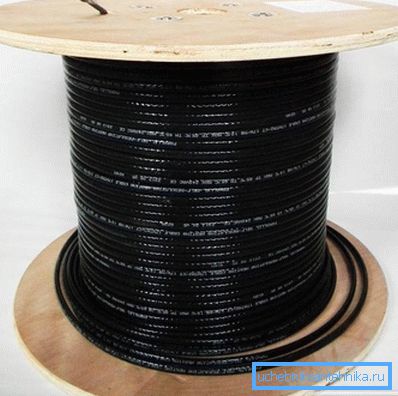

Pour éviter la formation de givre sur les porte-à-faux et dans le système de drainage, des câbles chauffants sont utilisés, qui deviennent de plus en plus populaires. Mais comment choisir un tel câble pour qu'il remplisse efficacement sa tâche et soit économique? Pour commencer, il convient de noter qu'il existe sur le marché deux types de câbles chauffants adaptés au chauffage des drains:

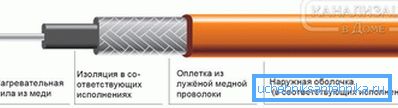

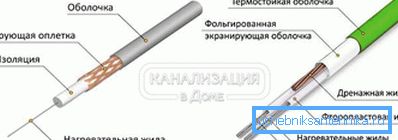

1. Câble résistif. Cela ressemble à un simple câble constitué d'un conducteur métallique recouvert d'isolant. La particularité du câble est qu'il présente une résistance constante, une température de chauffage constante pendant le fonctionnement et une puissance constante. Le chauffage de l'élément s'effectue en connectant le câble à un circuit électrique fermé, c'est-à-dire qu'il fonctionne à partir de la prise.

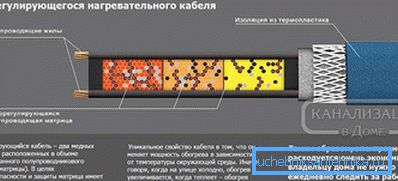

2. Câble autorégulant. Ce type a un grand potentiel pour chauffer le porte-à-faux du toit et le système de drainage de l'eau. Plus technologique que résistive, elle se compose d’une matrice (un élément chauffant autorégulant), de coques isolantes interne et externe et d’une tresse de blindage. La particularité d'un tel câble est que la matrice réagit à la température ambiante et, lorsque la température est abaissée ou augmentée, modifie le degré de chauffage de celle-ci.

Lors du choix d'un câble pour le chauffage, vous devez prendre en compte les spécificités de fonctionnement, car il sera affecté par l'environnement extérieur et les températures négatives. Faites attention à l'enveloppe polymère extérieure du produit qui conserve sa résistance et son étanchéité dans diverses conditions. Les câbles doivent avoir les caractéristiques de performance suivantes:

• Travailler à haute humidité. L'influence de l'humidité, qui sera toujours présente, ne devrait pas affecter les performances de l'ensemble du système de chauffage. Vous devez isoler soigneusement les connexions des câbles pour vous assurer qu'elles sont bien serrées.
• Haute résistance mécanique Indicateur important, car la gaine de protection externe sera soumise à diverses influences externes: poids important du bonnet de neige, grêle, oiseaux souhaitant picorer le câble, etc. La coque doit résister à toutes les charges tout en préservant son intégrité.

Chacun des deux types de câbles peut efficacement chauffer les drains et les porte-à-faux de toit, car chacun d’eux présente des caractéristiques, des avantages et des inconvénients qui lui sont propres. Pour faciliter la tâche de sélection d'un produit, considérons ces fonctionnalités.

Résistif ou autorégulateur

Le principe de fonctionnement des modèles résistifs est que, lorsqu’il est allumé, l’énergie électrique est convertie en énergie thermique. La principale différence de ces câbles réside dans leur coût abordable et leur fiabilité pendant le fonctionnement. Le fait est que la conception du câble est assez simple. Il existe des modèles à cœur unique - puissance faible et puissance élevée - avec une puissance accrue. Le plus souvent, ces conducteurs sont en fil de cuivre. Cependant, pour éviter tout rayonnement électromagnétique pendant le travail, une coque de blindage spéciale est fournie. Il remplit également la fonction de mise à la terre du fil. Pour protéger les fils des influences extérieures et éviter les courts-circuits, une gaine en polymère externe est fournie.

En raison de la force du courant électrique qui passe dans les conducteurs, la surface du câble se réchauffe, ce qui a pour effet de dégager de la chaleur dans l'environnement extérieur, dans notre cas, dans la goulotte et le débord du toit pour faire fondre la neige. Considérons également quelques caractéristiques du fonctionnement de ces éléments chauffants:

1. La longueur maximale d'un tel câble est d'environ 200 m.
2. Couper le câble, le connecter à nouveau, est interdit, car cela pourrait affecter ses performances. Il est recommandé d'effectuer tous les calculs à l'avance, de connaître le nombre total de métrages dont vous avez besoin et de sélectionner la longueur optimale du câble solide.
3. Lors de l'achat, il est beaucoup plus efficace d'acheter un ensemble complet à la fois, dans lequel se trouvent non seulement le câble, mais également des dispositifs de contrôle et de fixation.

Ces câbles présentent des inconvénients importants. L'une d'elles est la consommation élevée d'énergie électrique, qui affectera vos factures de services publics. Pour assurer un bon chauffage, nous avons besoin de modèles dont la puissance nominale varie de 100 à 180 W / m. Un autre inconvénient important est que les conditions dans lesquelles différentes parties du câble peuvent être situées diffèrent. Certaines zones peuvent être dans l'air, une autre sous le feuillage, la troisième sous la neige, etc. Mais le problème est que le transfert de chaleur de tout le câble est le même. Par conséquent, pour faire fondre la neige, vous avez besoin d'une certaine quantité de chaleur, qui sera gaspillée dans d'autres zones ne nécessitant pas un tel réchauffement. Il s'avère que chauffer le toit et le drain, vous portez des pertes et le chauffage est inefficace.

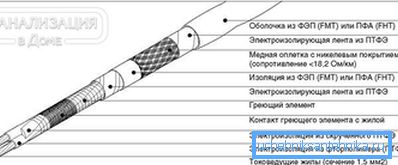

Une variante est un type de tels câbles avec chauffage zonal du câble. En raison des caractéristiques de conception, le câble ne chauffe pas sur sa surface, mais uniquement dans certaines zones. Une autre solution consiste à choisir des câbles avec des résistances différentes.

Astuce! Le prix moyen de ces produits dépend principalement de leur configuration et de leur puissance. Par exemple, le câble le plus courant sans équipement supplémentaire peut être acheté à 100 roubles par mètre.

Un câble autorégulant est une chose complètement différente. Cette option est beaucoup plus économique et plus rentable. Il est idéal pour le chauffage des drains, car le principal avantage du câble est qu’il consomme moins d’énergie et régule la puissance du courant lui-même, en fonction de la température ambiante. Il se compose également de deux fils conducteurs, créant un effet résistif. Seuls ces fils sont reliés par une matrice spéciale, qui réagit aux fluctuations de température. Plus la température est basse, plus le câble chauffe, et inversement.

Mais il y a une nuance importante qui concerne le chauffage du drain avec ce câble. Le principal inconvénient de ces câbles est leur coût élevé. L'installation d'un tel câble pour les drains est donc très coûteuse. Pourquoi Parce qu'en hiver, la température ambiante tombera toujours en dessous de zéro. Il s'avère que le câble fonctionnera 24 heures sur 24 au maximum de sa puissance et qu'il n'y aura pratiquement aucune possibilité d'autorégulation. Par conséquent, en termes de fonctionnalité, l'efficacité d'un tel câble dépend d'un câble résistif traditionnel, mais vous ne l'avez payé que plusieurs fois plus cher.

Néanmoins, ceci peut être corrigé si vous achetez en plus une unité de réglage pour la force du courant entrant. Si vous changez de système avec un capteur de température, vous pouvez régler vous-même la puissance de chauffage en fonction de la température de l'air extérieur, ce qui vous offre des possibilités particulières.

Caractéristiques câble autorégulateur:

• très bon rapport qualité / prix. Modèles moyens dont la puissance est de 15 W / m. vous coûtera de 210 roubles pour 1 mp;
• sécurité et fiabilité;
• économie et simplicité;
• Au fil du temps, l'insert en polymère va se décomposer car il comporte un certain nombre de cycles de travail. Après cela, le degré de conduction du courant diminuera considérablement.

En tenant compte de tous les facteurs énumérés ci-dessus, vous pouvez choisir le câble chauffant à utiliser. Tout dépend de vous et de votre désir. Les professionnels recommandent de combiner des câbles auto-régulants avec des câbles résistifs, ce qui augmentera l'efficacité et la qualité du chauffage. Par exemple, des câbles résistifs peuvent être utilisés dans la partie de toiture, qui ont une température constante et chauffent efficacement le porte-à-faux de la neige et de la glace. Mais des câbles autorégulateurs peuvent être montés dans le système de drain dans les gouttières.

Astuce! Si nous parlons de calcul de la consommation électrique et de la consommation électrique des câbles, alors, pour les modèles résistifs, la meilleure option est celle des produits dont la puissance est comprise entre 18 et 22 W / m. Lorsque vous choisissez des câbles autorégulants, faites attention aux modèles 15-30 W / m.

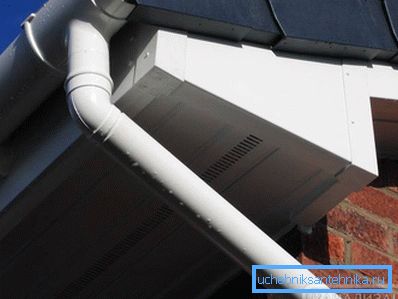

Astuce! Tenez compte du fait que si votre système de drainage est constitué de matériaux polymères, la puissance maximale de tels câbles est de 17 W / m. et pas plus. Sinon, le drain pourrait être endommagé par une chaleur excessive.

Tout ce que vous avez à faire est de calculer la bonne quantité de matériel et de l’acheter en magasin.

Composants du système de chauffage pour le drainage

Vous devez savoir qu'en plus de chauffer directement les câbles, le système de chauffage comprend d'autres composants:

1. Attaches pour fixer les câbles en place.

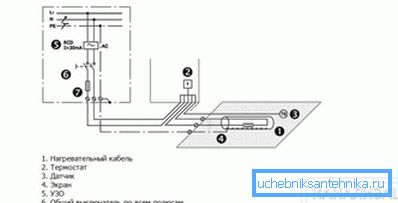

2. Tableau de commande Ce dispositif comprend: un disjoncteur triphasé, un dispositif de protection pour couper le système avec une sensibilité de 30 mA, un contacteur tétrapolaire, un disjoncteur unipolaire pour chaque phase, un disjoncteur pour le circuit du thermostat et une lampe d’alarme.
3. Composants du réseau de distribution: câbles d’alimentation pour câbles chauffants, câbles de signaux permettant de relier les capteurs du thermostat au panneau de commande, boîtiers de connexion et raccords pour assurer l’étanchéité de toutes les connexions.

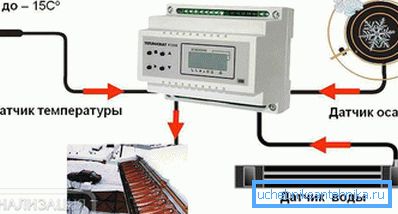

4. Thermostat Pour réguler le fonctionnement de tout le système de câbles pour le chauffage, vous pouvez utiliser deux types d'appareils: un thermostat directement, qui alimente le système dans une plage de température donnée, et une station météorologique. La différence de la station météorologique réside dans le fait qu’en plus de la plage de température définie, elle peut contrôler la présence de précipitations et sa fonte sur le toit. Sa composition comprend non seulement un capteur de température, mais également un capteur d'humidité. Certains modèles ont à la fois un capteur d'humidité et un capteur de température à l'intérieur.

Le problème, c’est que lorsqu’un thermostat conventionnel est utilisé dans le système de câblage, vous devrez surveiller la situation: s’il ya des précipitations sur le toit, démarrez le système manuellement, et si ce n’est pas le cas, éteignez-le. Grâce à la station météorologique, l’ensemble du processus de travail peut être facilement automatisé et l’appareil peut être retardé pour s’éteindre. Néanmoins, si nous parlons du prix, il est plus rentable d’acheter des thermostats et de faire tout le travail à la main. Maintenant, apprenons comment monter un tel système personnellement.

Installation de la technologie du système de chauffage

Pour commencer, voyons dans quelles zones les câbles chauffants du système d'évacuation de l'eau doivent être posés. Ce sont principalement des endroits où l’eau de fonte s’échappe et des zones de formation de givre. Quels sont ces lieux:

1. Gouttières Il est obligatoire de poser les câbles chauffants dans les canaux en un ou plusieurs filaments sur toute la longueur.

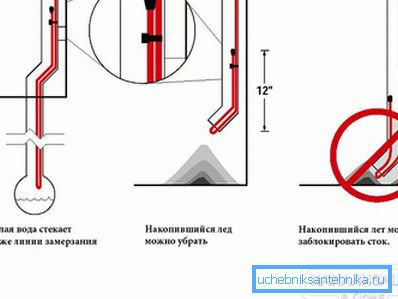

2. Tuyaux de drainage, échappement des gouttières. De plus, il est nécessaire de renforcer les cratères et la sortie des tuyaux, où la glace est le plus souvent formée. Habituellement, deux brins de câble sont placés dans le tuyau lui-même.
3. Endova toits. Le câble est couché. La longueur est choisie au moins 1 m du début du porte-à-faux, mais il est recommandé de le faire par 2/3 de la longueur totale de la vallée.

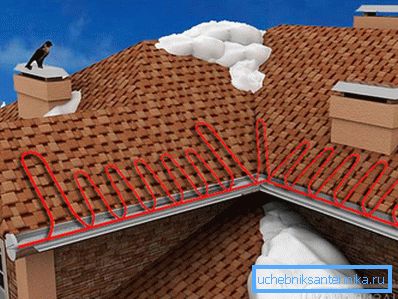

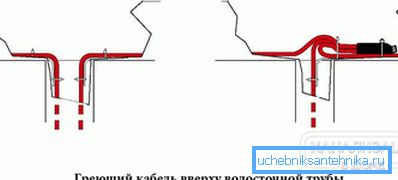

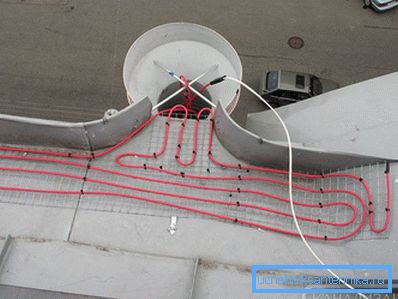

4. Pour éviter la formation de glaçons et de glace sur les avant-toits du toit, les fils sont empilés selon la méthode du "serpent". Ce système comprend la pose d’un câble chauffant le long du bord de la corniche. Il faut garder à l’esprit que, sur les surfaces dures, le pas d’un serpent dépend de la multiplicité du motif et des toits souples, en fonction de la puissance fournie par le câble par mètre carré. La hauteur d'un tel triangle est choisie pour que sur la surface chauffée, aucune zone froide ne se forme. Sinon, de la glace pourrait apparaître à ces endroits.
5. Kapelnik sur la ligne de séparation du liquide. Il est nécessaire de fixer un ou deux filets en fonction de la taille et du design du goutte-à-goutte.

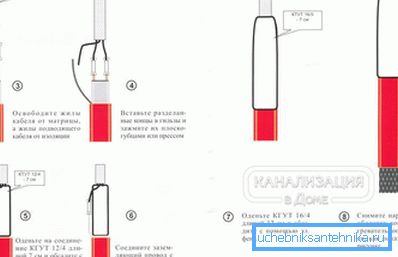

Et maintenant, regardons comment équiper le système de drainage du système de chauffage par câble. Vous devez installer le système conformément aux règles suivantes:

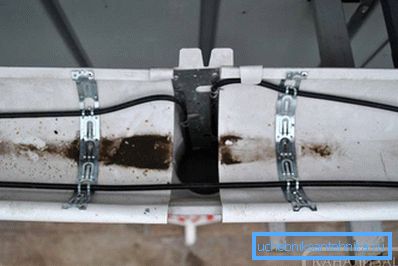

1. Pour fixer le câble chauffant dans les gouttières, vous devez utiliser un ruban de montage spécial. Les bandes de ruban adhésif installées en travers tiennent fermement le câble dans la gouttière. L'étape de montage de la bande pour différents câbles est différente. Par exemple, un câble autorégulant doit être fixé par incréments de 50 cm et un câble résistif de 25 cm.La bande est fixée sur la goulotte à l'aide de rivets et, afin de ne pas rompre l'étanchéité, ces endroits sont traités avec du mastic.

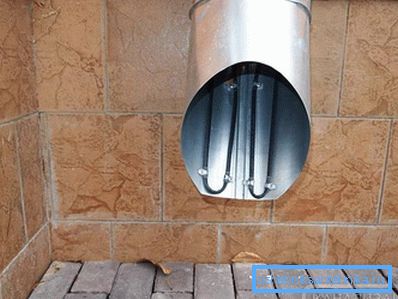

2. Dans les tuyaux de drainage, les câbles sont fixés avec du ruban de montage ou une gaine thermorétractable. Dans le cas où la hauteur du tuyau est supérieure à 6 m, il est recommandé de brancher le câble en plus à un câble métallique dans une gaine isolante afin de lui transférer toute la charge.
3.
   Dans l’entonnoir et au bout du tuyau, les câbles chauffants sont fixés à l’aide du même ruban adhésif de montage que des rivets.
4. Dans le matériau de toiture, le câble doit être fixé avec du ruban de montage sur le scellant. Il existe une autre option: dans un toit souple, la fixation est obtenue grâce à des clips spéciaux SLT-C, fixés au toit avec des vis ou des clous. Mais il y a une possibilité que le toit commence à fuir, donc tout doit être scellé avec du mastic à la silicone. Dans le toit en métal, de tels clips sont fixés aux nervures.
5. Avant de fixer les éléments du système de chauffage, vous devez inspecter tous les sites d’installation. Ils ne doivent pas être des objets étrangers, des arêtes vives peuvent endommager le câble.
6. Les sections de câble doivent être vérifiées pour la conformité avec leur longueur de zone de chauffage
7. Si, au cours de la vérification, il s'avère que le câble est trop long ou pas assez long, la section doit être coupée, enlevée ou ajoutée, mise en sourdine, élargie et sécurisée.
8. Après cela, il est nécessaire d'installer les boîtes de montage, de les appeler et de calculer la résistance d'isolation des sections.
9. Vient ensuite l’installation des capteurs du thermostat, les câbles d’alimentation et de signal sont posés.
10. La prochaine étape est l’installation du panneau de commande.
11. Maintenant, la résistance est mesurée et les câbles d'alimentation et de signal sonnent.
12. Pour des raisons de fiabilité, il est nécessaire de tester le fonctionnement du dispositif d’arrêt de protection.
13. Après cela, il ne reste plus qu’à régler le thermostat sur la plage de température souhaitée et à effectuer un test de fonctionnement de l’ensemble du système.

C'est tout, votre drain et le surplomb du toit sont chauffés, ce qui vous permettra de résoudre le problème du gel de l'eau dans ces endroits, ainsi que de la formation de neige et de glaçons. Faites attention à faire tout le travail en hauteur. Utilisez un escabeau ou un échafaudage fiable.
