Câble chauffant pour eaux usées et plomberie: méthodes de

Dans les cas où les propriétaires n'ont tout simplement pas la possibilité de poser des canalisations au-dessus du niveau de gel du sol, il est urgent d'organiser le chauffage des canalisations d'eaux usées de l'intérieur ou de l'extérieur pendant la saison hivernale.

Bien sûr, il est plus opportun de poser le pipeline en dessous de ce niveau, mais si des circonstances ne le permettent pas, il est absolument nécessaire d’utiliser des éléments chauffants supplémentaires.

Types de tuyaux nécessitant un chauffage

Il est souvent nécessaire de réchauffer les tuyaux d’égout des types suivants:

• Tuyau d'égout externe utilisé pour évacuer les eaux usées dans une fosse septique ou vers une station d'épuration de type local:
• Tuyaux utilisés pour drainer l’eau de rinçage des filtres-nettoyants;
• Un pipeline qui assure la communication entre la fosse septique d’égout et les champs de drainage ou le puits de filtration.

Méthodes de chauffage par pipeline

Les méthodes de chauffage des eaux usées les plus courantes et les plus utilisées sont les suivantes:

1. Système d'égout chauffé avec fil chauffant;
2. Pose de tuyauterie d'éléments équipés de son propre système de chauffage à l'intérieur du tuyau.

Chauffage des eaux usées avec câble

Lors de la recherche de la réponse à la question de savoir comment chauffer le système d'égout dans une maison privée, chaque propriétaire souhaite utiliser l'élément chauffant le plus fiable et le plus durable, qui est un câble autorégulateur fonctionnant sur le principe du ruban chauffant.

Les particularités de l’utilisation de cette méthode sont les suivantes:

• La puissance de ce type de chauffage est d’environ 33 W pour 1 mètre de tuyau;
• Lors de la pose, on utilise un ruban de renforcement avec une couche d’aluminium époussetée;
• Vous pouvez le couper en morceaux de n'importe quelle longueur;
• Si la longueur de la canalisation nécessitant un chauffage est inférieure à 80 mètres, un câble de cette longueur peut être branché directement sur une prise de courant ou sur un panneau électrique sans dispositifs supplémentaires.

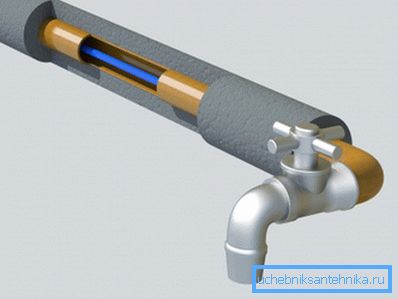

Conseil Ce type de chauffage n'est pas recommandé pour créer un chauffage interne. Le joint interne ne peut être qu'une mesure temporaire en cas d'urgence.

Processus de connexion

Les instructions pour connecter le câble chauffant de vos propres mains comportent les étapes suivantes:

1. Un tube thermorétractable de grand diamètre est placé sur l'une des extrémités du câble chauffant;
2. L’extrémité est dénudée et pour une longueur d’environ 5 cm, la tresse est enlevée sur une longueur de 1 cm;
3. Les fils du câble chauffant sont séparés et retirés de leurs extrémités un isolant d’une longueur de 4 cm;
4. Sur le câble même, ils placent un tube thermorétractable de taille moyenne, et des tubes thermorétractables de petit diamètre sont également placés sur chaque fil;
5. En tenant le tube thermo-rétractable avec des pincettes, nous le réchauffons avec un séchoir de bâtiment;

Conseil Si le sèche-cheveux du bâtiment n'était pas à portée de main, vous pouvez le réduire en utilisant une flamme nue. Par exemple, le briquet habituel.

1. Nous nettoyons les extrémités des fils à 0,6 cm;
2. La tresse torsadée est placée dans un tube en métal, après quoi nous la fixons;
3. Nous réalisons le dénudage du câble électrique de l'isolant sur une longueur de 8 cm;
4. Nous séparons les fils du câble électrique. Le fil de terre laisse la même longueur, le reste est coupé de 3-4 cm;
5. Nous nettoyons chaque fil de nourriture sur 6 cm;
6. Nous faisons la connexion de fils de câble électrique et de chauffage:

Conseil Cette connexion est recommandée en utilisant un tube thermorétractable avec une gaine métallique au milieu.

1. Après connexion, le manchon est serré et le tube est assis avec un sèche-cheveux;
2. Les endroits où les fils d’alimentation sont connectés doivent être isolés avec du ruban isolant;
3. Nous faisons la connexion de la tresse métallique, plaçons son extrémité dans le manchon métallique, après le raccordement du manchon doit être serré;
4. La jonction de la tresse doit être isolée avec du ruban isolant;
5. La jonction est recouverte d'un tube thermorétractable de grand diamètre, qui repose ensuite dans un sèche-cheveux;
6. L'extrémité libre du câble chauffant est dénudée de 0,6 cm, la tresse métallique est retirée;
7. Un capuchon thermo-rétractable est placé à l'extrémité du câble et se rétracte également avec un sèche-cheveux.

Installation de l'élément chauffant

Pour un fonctionnement de haute qualité du système, il est nécessaire d’assurer non seulement le raccordement, mais également le câble de chauffage des conduites d’égout.

Le processus de fixation de l'élément chauffant sur la canalisation doit être effectué conformément aux exigences suivantes:

• Le rayon de courbure doit dépasser la valeur minimale autorisée spécifiée dans les instructions pour chaque type de câble;
• N'installez pas cet élément sur des surfaces coupantes.
• Avant l'installation, vous devez vous assurer de l'étanchéité du pipeline;
• Ne connectez pas de câble spiralé au réseau.
• Après l'installation de l'élément chauffant, il est nécessaire d'isoler le tuyau d'égout.

Processus d'installation

Aujourd'hui, il est possible d'utiliser l'une des 2 options d'installation suivantes:

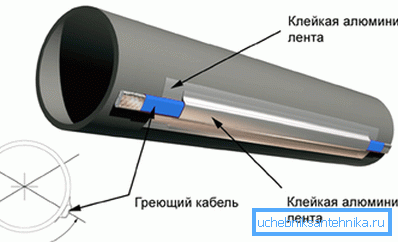

1. L'emplacement d'un ou plusieurs éléments chauffants le long du tuyau parallèlement les uns aux autres. Dans ce cas, le prix du système de chauffage dépend directement du nombre d'éléments chauffants utilisés.

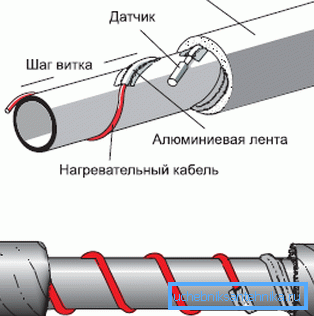

2. Enroulement du pipeline en spirale.

Faites attention! Le second type d'installation est utilisé dans le cas où la longueur du câble est plusieurs fois supérieure à celle du pipeline.

L'installation elle-même est réalisée comme suit:

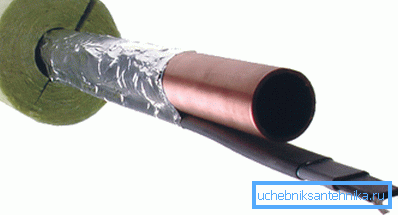

• Pour un chauffage uniforme des tuyaux en plastique, il est recommandé de les pré-emballer avec du papier d'aluminium sur une base collante;
• L'élément chauffant est également attaché avec du ruban adhésif;

Faites attention! Quelle que soit la méthode de fixation que vous choisissez, rappelez-vous que la suppression d'un chauffage résistif est tout simplement inacceptable.

• L’isolation thermique de la canalisation est réalisée de manière à exclure toute pénétration d’humidité. Si nécessaire, enveloppez les tuyaux avec un matériau d’étanchéité supplémentaire;
• Le capteur thermique est fixé au tuyau à l’aide d’une feuille de scotch.

En conclusion

En appliquant tous les conseils, recommandations et instructions décrits ci-dessus, vous serez en mesure de fournir votre propre système d'égout avec un chauffage adéquat et les tuyaux ne gèlent pas, même dans les gelées les plus sévères. Et la vidéo de cet article vous en dira encore plus sur la façon de protéger le pipeline d'égout des gelées hivernales.
