Câble chauffant pour tuyaux: 3 types de dispositifs de

Les câbles chauffants pour conduites d’eau peuvent constituer une excellente solution dans les cas où il est nécessaire de protéger leur contenu de l’exposition aux basses températures. Bien entendu, le fonctionnement de tels systèmes nécessite des quantités assez importantes d’électricité, mais dans certains cas, ces coûts sont parfaitement justifiés.

Afin que vous puissiez naviguer dans toute la gamme de produits de câbles et appliquer correctement les modèles choisis, nous vous fournirons dans les sections suivantes les informations les plus pertinentes sur ce sujet.

Protection du tuyau froid

La pose de canalisations à l'air libre et dans des locaux non chauffés (greniers, sous-sols, etc.) doit être accompagnée de mesures de protection contre les basses températures. Le fait est que, par temps froid, le liquide gèle, ce qui peut à son tour entraîner un blocage total ou partiel du tuyau, voire sa rupture.

Pour éviter de tels problèmes, on utilise généralement les méthodes suivantes:

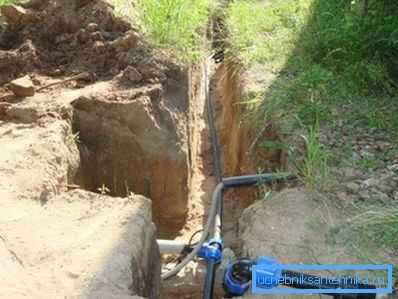

• Vous pouvez poser des tuyaux en dessous du gel du sol. En règle générale, dans une zone tempérée à une profondeur d'environ 1,5 m, la température positive est maintenue même en cas de gel intense, il n'y a donc pas lieu de s'inquiéter de la congélation de l'eau.

Faites attention! Dans les régions septentrionales, les tuyaux doivent être enterrés beaucoup plus fortement et, dans la zone de pergélisol, cette méthode n’est généralement pas applicable.

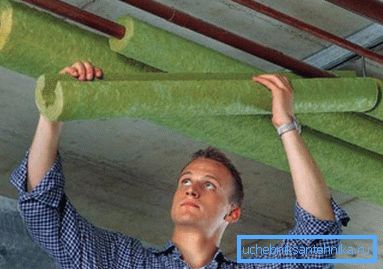

• Avec la pose ouverte, ainsi que lorsqu'il est placé à une faible profondeur de communication enveloppe des matériaux isolants. Le plus souvent, on utilise des revêtements en laine de verre ou en laine minérale, mais récemment, les constructions en mousse de polystyrène sont également devenues populaires.
• Enfin, un câble spécial peut être installé sur la surface de la canalisation (ou à l'intérieur de celle-ci) pour garantir la protection contre le gel.. Avec le passage du courant électrique, ce câble s'échauffe, ce qui donne une part importante de la chaleur au tuyau et à son contenu.

Malgré une complexité de mise en œuvre suffisante et des coûts élevés, la troisième méthode est la plus efficace. Pour cette raison, les conduites de chauffage par câble sont utilisées lorsque la stabilité des systèmes d'approvisionnement en eau et d'égout est de plus en plus exigeante.

Types de câbles

Résistif

Le système le plus simple utilisé pour maintenir la température optimale du pipeline est un câble résistif.

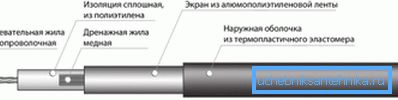

Sa conception comprend les éléments suivants:

• Conducteur sans nichrome à résistance fixe. Avec le passage du courant se réchauffe, étant la principale source de chaleur.

Faites attention! En fonction du nombre de conducteurs de ce type, on distingue les modèles à un cœur et à deux conducteurs.

• Isolant en photopolymère qui protège le conducteur du circuit et transmet la chaleur à la tresse.
• Une tresse faite de fil de cuivre qui remplit la fonction de distribution uniforme de la chaleur résidentielle conductrice sélectionnée. Il peut également s'agir d'une couche de protection.
• Isolation externe avec une bonne conductivité thermique. Empêche la corrosion des pièces en cuivre et en nichrome, en les protégeant de manière fiable de l'humidité et des intempéries.

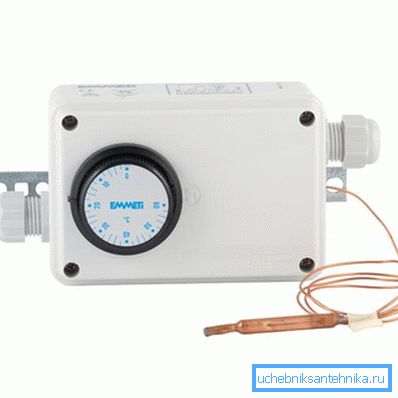

Une caractéristique essentielle d'un câble résistif est qu'il est activé et désactivé à l'aide d'un thermostat séparé. Les fonctions de cet appareil sont régulées en mode automatique en fonction des lectures des capteurs de température installés.

La présence d'un thermostat et d'indicateurs de température rend le système très vulnérable. Lorsqu'au moins l'un de ces nœuds est déconnecté ou tombe en panne, le câble passe en mode de fonctionnement continu et, par conséquent, il tombe rapidement en panne en raison d'une surchauffe.

Autorégulant

Les inconvénients décrits ci-dessus sont dépourvus de systèmes autorégulateurs pour tuyaux de chauffage:

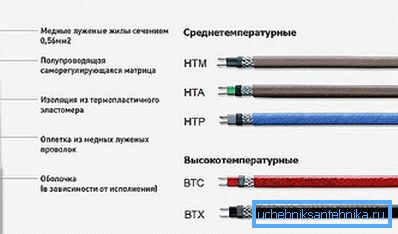

• Comme pour les câbles résistifs, les sources de chaleur sont des fils conducteurs en nichrome ou en alliages similaires.
• Les veines sont placées dans les canaux d'isolation des polymères à haute conductivité thermique.

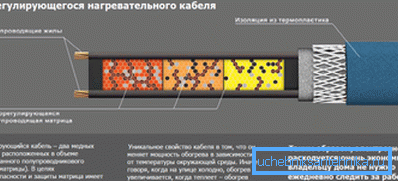

• Une matrice semi-conductrice est située entre les canaux, en fonction de la température: plus elle est chauffée, moins il y a de chemins conducteurs.
• Ainsi, le réglage du câble est effectué automatiquement: lorsque la conduite refroidit, la matrice conduit intensément le courant et les conducteurs chauffent davantage. Plus la température monte, plus les propriétés du conducteur sont faibles, de sorte que le risque de surchauffe et de fusion des conducteurs est minimisé.

Faites attention! L’absence de thermostat et de capteurs est un autre pôle de ce type de système.

Le principal inconvénient des appareils de chauffage à autorégulation réside dans leur prix relativement élevé (environ 200 roubles par mètre linéaire). Cependant, la fiabilité du système compense généralement ces coûts.

Interne

Un groupe distinct de périphériques est constitué de câbles internes.

Contrairement aux systèmes d'extérieur les plus populaires, ils sont montés directement dans la cavité du tuyau et se caractérisent par un rendement beaucoup plus élevé grâce à la minimisation des pertes de chaleur.

• En tant que principale source de chaleur, un câble chauffant autorégulateur spécial est généralement utilisé pour une installation à l'intérieur du tuyau. Ces modèles sont équipés d'une isolation plus dense avec de bonnes propriétés anti-humidité, ce qui leur permet de protéger les conducteurs métalliques et les matrices du circuit.
• Les modèles résistifs peuvent également être utilisés pour une installation à l'intérieur, mais c'est l'exception plutôt que la règle.

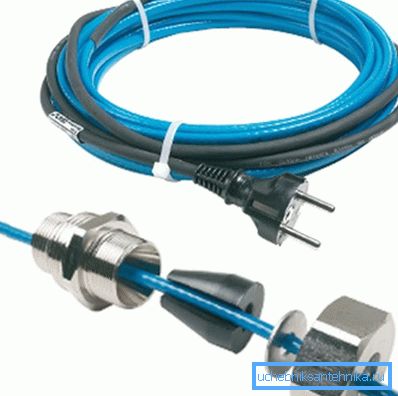

• Outre le câble, des kits d'accouplement et de presse-étoupe spéciaux destinés à être installés sur la canalisation sont généralement inclus dans le kit de système de chauffage.
• L'appareil est alimenté par le secteur 220V. Dans certains cas, l’instruction recommande de connecter les conducteurs au moyen d’une alimentation sans coupure afin de les maintenir en état de fonctionnement pendant une panne de courant.

Techniques d'installation

Installation extérieure

Les conducteurs internes et externes peuvent être installés à la main.

En fait, l'installation ne présente pas de difficulté particulière - il vous suffit de suivre quelques règles simples:

• Pour les maisons privées, nous choisissons un modèle avec une puissance de 30 à 60 W / m - dans la zone tempérée, ce n’est tout simplement plus nécessaire.
• Nettoyez le tuyau de la saleté, de la poussière et de la rouille. Pour que le transfert de chaleur soit le plus efficace possible, le conducteur doit être parfaitement ajusté au métal ou au plastique.

Astuce! Si le pipeline de polymère est chauffé, avant d’installer les éléments de transfert de chaleur, le tuyau doit être enveloppé d’un matériau alvéolé. La chaleur sera ainsi distribuée plus uniformément et le risque de fusion du PVC ou du polypropylène sera réduit au minimum.

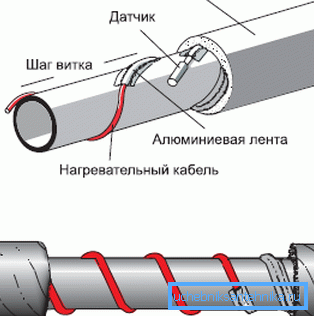

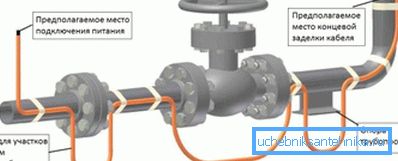

• Nous posons le câble le long du tuyau (avec une ligne droite ou ondulée) ou nous en enroulons une spirale par incréments allant jusqu'à 40 cm. Lors de l'utilisation de modèles résistifs, nous ne laissons en aucun cas les conducteurs se croiser: ils souffleront très rapidement au point de contact.
• Tous les 20 cm, nous fixons le conducteur à l'aide d'un ruban adhésif métallisé ou d'un bandage spécial résistant à la chaleur.
• Pour réduire les pertes de chaleur, nous collons le câble sur le dessus avec un ruban d’aluminium sur une base en polymère, puis nous le recouvrons d’une gaine d’isolation thermique.

Installation intérieure

L'installation interne est un peu plus compliquée:

• Nous sélectionnons un modèle dont la longueur correspond à la longueur du segment de tuyau chauffé. Dans ce cas, il est nécessaire de prendre en compte le fait que le conducteur ne doit pas traverser les vannes et de planifier l’installation en tenant compte de ce fait.

Astuce! De tels systèmes ne peuvent être utilisés que dans des conduites d'un diamètre interne de 20 mm et plus.

• Nous coupons le té d'une section appropriée dans le tuyau au point d'entrée du câble.
• Nous introduisons le conducteur dans le tuyau, en nous assurant que la partie chauffante est complètement cachée dans la lumière.
• Fixez l'appareil dans le té à l'aide des raccords et des adaptateurs fournis.
• Nous connectons l'appareil de chauffage au secteur à l'aide d'une prise ou d'un tableau.

Si un câble autorégulateur a été utilisé, le test peut être effectué dans n'importe quelle situation. Mais il est souhaitable de tester des modèles résistifs et de les utiliser uniquement lors du remplissage en eau de tous les tuyaux, sans quoi le risque de surchauffe augmente considérablement.

Conclusion

En appliquant un cordon chauffant pour les tuyaux (comme on l'appelle parfois câble chauffant), nous empêchons l'eau de geler en hiver. Et cela signifie que ni la réduction de pression, ni les rafales d’alimentation en eau et d’assainissement ne seront terribles pour nous, même dans les conditions de gel les plus extrêmes. Pour en savoir plus sur le principe de fonctionnement et la méthode d’installation des périphériques décrits dans la vidéo de cet article.
