Câble chauffant pour tuyaux: caractéristiques d'installation

Dans cet article, nous allons parler de ce qu’est un câble chauffant pour tuyaux, de son dispositif et de la manière dont il peut être utilisé pour éviter le gel du pipeline. Compte tenu des conditions climatiques typiques du fonctionnement des pipelines en Fédération de Russie, il est possible d'empêcher leur gel et leur défaillance ultérieure pendant la saison froide en chauffant le milieu liquide transporté.

L'utilisation d'un fil spécial permet non seulement d'exclure la probabilité de formation d'embâcles et de maintenir les paramètres de pression requis, mais également de réduire considérablement la profondeur des conduites d'eau.

Variété de câble chauffant

Le câble chauffant pour les tuyaux sur le marché est livré dans de nombreux produits de fabricants étrangers et nationaux. Et c’est pourquoi il est si important de comprendre quel produit, à quelles fins il est destiné et quoi acheter, et quoi de mieux à refuser.

Classiquement, l'ensemble du câble de chauffage des conduites d'eau est présenté:

• modification résistive;
• modification autoréglable.

Les deux types de chauffage présentent des caractéristiques uniques qui doivent être prises en compte lors du choix et de l'installation. Considérez les caractéristiques techniques et opérationnelles des deux modifications aussi détaillées que possible.

Câble résistif

Un câble résistif pour chauffer des tuyaux est un, généralement deux, conducteurs minces en forme de spirale recouverts d'une isolation en polymère. Le principal avantage de cette option est un prix raisonnable.

Important: Le câble présenté à la vente est réalisé par segments d’une certaine longueur avec la résistance correspondante. Par conséquent, il est nécessaire de sélectionner immédiatement la taille appropriée, car il ne sera pas possible de couper le fil acheté à une longueur arbitraire.

La connexion à un seul fil est établie à partir des deux extrémités. La modification forte d'un côté est court-circuitée et de l'autre côté, elle est connectée avec les mains à la source d'alimentation. Le choix d'un fil fort est préférable, car il nécessite deux fois moins de temps que dans le cas d'un câble monoconducteur.

Une version technologiquement avancée du fil chauffant résistif est un câble sectionnel par zone. Structurellement, le système est un câble principal, le long duquel sont situés deux fils à faible résistance.

Entre ces fils, à une certaine distance les uns des autres, des segments de conducteurs en spirale sont connectés. La modification zonale du fil chauffant est plus onéreuse que l’analogique habituel. Toutefois, un tel fil peut, si nécessaire, être coupé selon une longueur appropriée.

Les inconvénients des câbles résistifs incluent la possibilité de surchauffe, la probabilité de zones froides, au début et à la fin du circuit.

Parmi les avantages, nous notons des qualités telles que:

• prix bas;
• puissance constante à long terme;
• probabilité nulle de courant d'appel;
• facilité d'installation;
• la fiabilité et la durabilité du système dans son ensemble;
• sécurité opérationnelle.

Câble autorégulant

Un câble autorégulateur pour les tuyaux de chauffage se compose de deux conducteurs enfermés dans une gaine en polymère commune. En fonction de la température ambiante et de la résistance des conducteurs, la puissance calorifique est régulée automatiquement à chaque point du fil.

Ce type de câble est fabriqué en fonction d'une température spécifique. Par exemple, vous pouvez acheter une modification conçue pour la température de la glace en fusion.

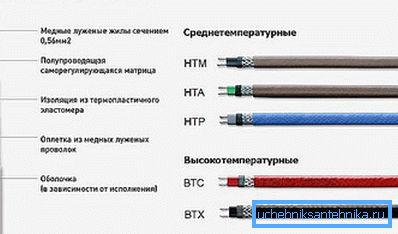

Les câbles sont marqués du marquage approprié, dans lequel sont indiqués des indicateurs tels que la puissance d'un compteur en cours de fonctionnement à une température de + 10 ° C et la puissance à une température ambiante inférieure.

Les câbles de ce type sont économiques, fiables et sûrs. Le fil peut être coupé à la longueur souhaitée, ce qui élimine le gaspillage de matériau lors de l'installation.

Important: Les systèmes de chauffage à autorégulation nécessitent une approche professionnelle des travaux d’installation. En cas de mauvaise qualité de l'installation des manchons d'extrémité et de l'adaptateur, la défaillance de tout le système de chauffage est possible.

Opération de câblage résistif

Ce type de câblage fonctionne comme un élément chauffant électrique ordinaire. L’installation et le fonctionnement de l’appareil ne semblent donc pas particulièrement difficiles.

Comme déjà mentionné, conformément au procédé de connexion à l'alimentation, le câblage résistif est divisé en un et deux conducteurs:

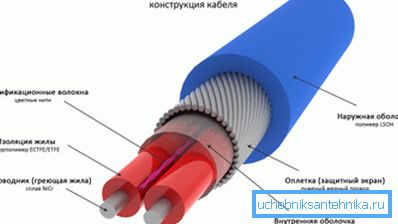

1. Fil chauffant monocœur - Il s’agit d’un conducteur simple, recouvert d’isolant, blindé par une tresse et une gaine polymère supérieure, offrant le degré d’étanchéité requis.

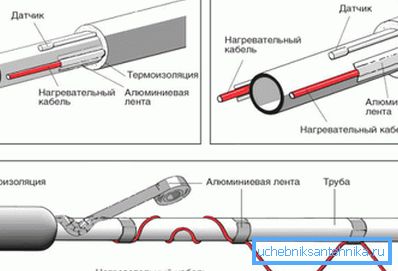

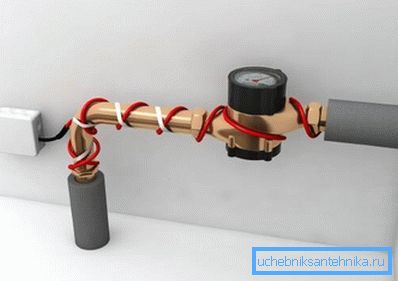

Étant donné que le câble est connecté des deux côtés, il doit être bouclé, de sorte que les deux extrémités se trouvent au même endroit où la connexion est établie. La méthode d'installation la plus rationnelle est l'installation des deux côtés du tuyau.

Le câblage résistif à un noyau ne peut être posé qu’à l’extérieur et il existe de nombreuses bonnes raisons à cela:

• Le fait de poser un câble à conducteur unique dans la cavité du tuyau prendra le double du volume, ce qui entraînera probablement une diminution de la pression de l'eau et des obstructions ultérieures;
• La disposition interne se transformera très probablement en un entrelacement du fil, ce qui entraînera très probablement sa surchauffe et sa défaillance ultérieure.

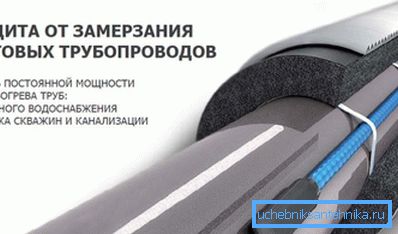

1. Le préchauffage du tuyau avec un câble à deux conducteurs est un ordre de grandeur plus efficace et plus simple.. Le chauffage est effectué sur deux veines, il n’est donc pas nécessaire d’étaler une boucle.

Cet avantage permet de positionner le câblage avec le même succès à l'extérieur et à l'intérieur du tuyau. Étant donné que les fils sont reliés entre eux en une seule tresse, l'emplacement du câblage à l'intérieur du tuyau n'affectera pas la pression et ne conduira pas à un encrassement.

Les instructions d'installation d'un câble chauffant à deux conducteurs impliquent l'insertion d'un té dans un tuyau. Un robinet perpendiculaire est utilisé pour insérer le câble résistif vers l'intérieur. Afin que l’eau passant par les tuyaux ne puisse pas sortir à l’extérieur, un raccord hermétique spécial est installé sur cette sortie.

Conclusion

Vous savez maintenant ce qu'est un câblage pour réchauffer le pipeline. Guidé par les informations ci-dessus, vous pouvez protéger le pipeline contre le gel et en assurer une efficacité maximale.

Vous pouvez trouver des informations plus utiles sur les tuyaux de chauffage avec un câble en visionnant la vidéo de cet article.
