Chauffage de tuyaux avec câble: caractéristiques de mise en
Le pipeline dans une maison privée a un point faible: la vulnérabilité aux gelées d’hiver, qui peut provoquer la cristallisation du liquide circulant dans les canalisations, ce qui non seulement arrête le système, mais menace également son intégrité.
Il y a plusieurs façons de traiter ce problème. Ensuite, nous analyserons sa solution la plus efficace, qui comprend l’utilisation de fils électriques.
Caractéristiques du chauffage par câble

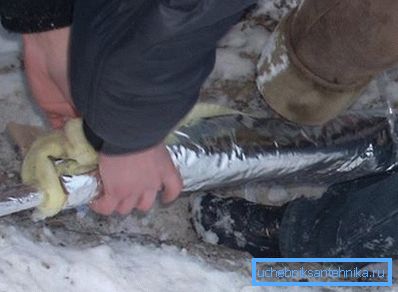

Les principales méthodes utilisées depuis longtemps pour empêcher la glaciation des tuyaux sont l'immersion de la structure sous le niveau de gel du sol et l'isolation de matériaux isolants thermiques. Mais de nombreux facteurs peuvent réduire la fiabilité de telles mesures.
Si vous utilisez le chauffage du pipeline avec un câble électrique, vous serez assuré de la protection du système contre le gel.
Principe de fonctionnement
Le chauffage est réalisé grâce à plusieurs composants:
| Méthode | But |
| Câble chauffant | C'est l'élément principal qui fournit le chauffage en raison du courant électrique qui lui est appliqué. |
| Thermostat | Mesure la température du liquide, envoie des signaux au système de chauffage lorsque celui-ci tombe légèrement |
| Ruban de papier d'aluminium | Fixe le câble sur le tuyau |
| Isolation thermique | Augmente l'efficacité du fil, en dirigeant la chaleur strictement vers sa destination, en l'empêchant de se propager dans l'environnement |

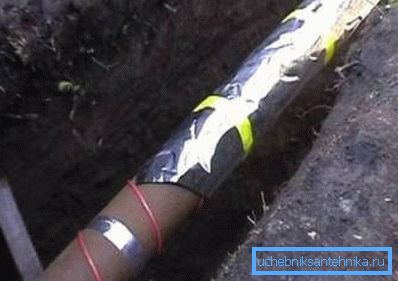

Conseil: si vous appliquez un câble autorégulateur pour les tuyaux de chauffage, vous pouvez vous passer du thermostat. Cela simplifiera le système et le rendra plus résistant aux dommages.

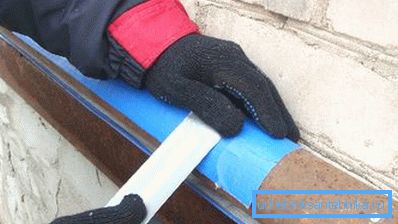

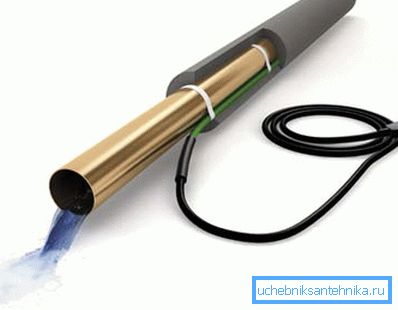

C'est-à-dire qu'un fil est fixé sur le tuyau à l'aide d'un ruban adhésif en aluminium qui est ensuite connecté au réseau électrique et d'un thermostat qui contrôle les variations de température dans le fluide circulant à l'intérieur. Au moment du refroidissement, un signal est émis et le câble commence à chauffer, élevant la température à un niveau sans danger.

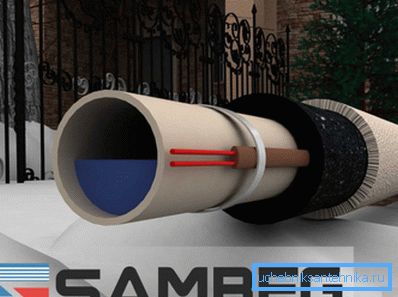

Il convient de noter qu’il peut être réalisé à la fois en chauffant les canalisations avec un câble à l’intérieur du tuyau et également à l’extérieur. La deuxième option est plus commune et pratique.
Les avantages
Cette méthode de chauffage présente plusieurs avantages principaux:

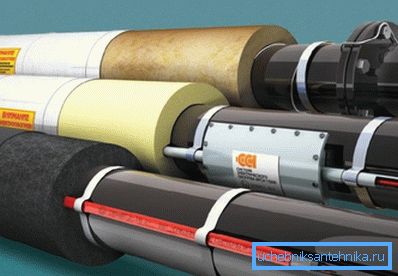

- Travail garanti d'égout et d'approvisionnement en eau par tous les temps. Tant qu'il y a de l'électricité, vos pipelines ne gèlent pas.

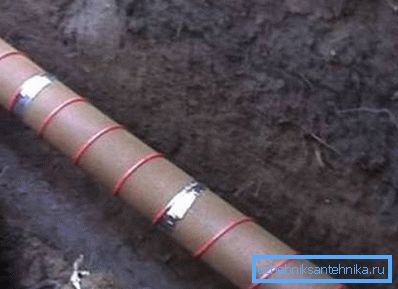

- La possibilité de l’emplacement des tuyaux au-dessus de la zone recommandée. Cela permettra de répartir les routes de manière plus rationnelle et de réduire le volume de terrassement.
- Pas besoin de travaux de réparation après des gelées sévères. Après tout, les cristaux de glace formés à la suite d'un réchauffement insuffisant peuvent endommager considérablement le matériau du tuyau.
Ainsi, nous voyons que, même si le prix d’un appareil supplémentaire est plutôt élevé, les économies qu’il procure grâce à ses fonctionnalités sont plus que rentables.
L'assemblée
Pour créer le chauffage des canalisations d'eau avec votre propre câble, il est d'abord nécessaire de calculer la perte de chaleur du système afin de choisir la puissance appropriée.
Astuce: dans le cas des tuyaux en polyéthylène et en plastique, vous ne pouvez pas installer d'équipement d'une capacité supérieure à 15 W / m. Cela peut endommager leur structure.
Calcul
La formule pour trouver la perte de chaleur:
Q = (2? 3,14? W? L? (Text-tcouchette) / Ln (D / dtr.nar))? 1,3, où
| Symbole | Désignation |
| Q | Perte de chaleur, W |
| W | Indice de conductivité thermique de l'isolation, le plus souvent égal à 0,04 [W / m? ° C] |
| L | Longueur de l'autoroute, m |
| text | Température de l'eau dans la canalisation, en ° C |
| tcouchette | Température ambiante, ° C |
| D | Section extérieure en tenant compte de l'isolation, m |
| dtr.nar | Section externe à l'exclusion de l'isolation, m |
| 1,3 | Facteur de sécurité sélectionné |
Connaissant la valeur de Q, on peut trouver la longueur optimale du fil: Ltaxi= Q / Pbeats. taxi, où rbeats. taxi - c'est la densité de puissance du fil.
Pieux
Lors de la pose et de la fixation du fil, l’instruction technique suppose le respect de certaines règles:
- La flexion du fil ne doit pas dépasser son rayon, car cela provoquerait une rupture.
- Éliminez la présence d'objets coupants sur le trajet de pose du fil, ils pourraient endommager l'isolation.
- Examinez le pipeline pour détecter les fuites et autres dommages. S'ils sont trouvés, l'installation du câble est exclue jusqu'à la fin des travaux de réparation.
- Ne branchez pas de fil sur un réseau enroulé, cela pourrait provoquer un incendie ou un court-circuit.
- Après l'installation du système de chauffage, assurez-vous de le recouvrir d'une isolation thermique. Dans le cas contraire, vous allez l'utiliser pour chauffer le liquide qui ne se trouve pas à l'intérieur, mais la terre qui entoure le pipeline.
Conclusion
La congélation de l’eau dans les canalisations est lourde de conséquences non seulement pour la terminaison de la canalisation, mais également pour ses dommages. Le moyen le plus efficace d'éviter cela consiste à installer un système de chauffage avec un câble chauffant.
Dans ce cas, même l'emplacement du système au-dessus du niveau de gel du sol ne sera pas critique. Le calcul de la longueur du fil et ses caractéristiques d'installation sont indiqués ci-dessus.
La vidéo de cet article vous fournira plus d'informations. Prenez soin de votre système d'eau correctement.
