Chauffage des conduites d'eau et des égouts: méthodes et

Dans quels cas le chauffage électrique des canalisations d'eau et des eaux usées est-il utilisé? Quels éléments chauffants puis-je utiliser? Comment les monter correctement?

Essayons de répondre à ces questions.

Lorsque le chauffage est nécessaire

En fait, la réponse à cette question est assez prévisible: un chauffage forcé est nécessaire lorsque les tuyaux peuvent être refroidis en dessous du point de congélation pendant le fonctionnement.

Pourquoi cela peut-il arriver?

• Le chauffage des canalisations d'eau et des eaux usées bon gré mal gré doit être assuré lorsqu'il n'est pas possible de les poser en dessous du niveau de gel.. Le pergélisol en est un exemple typique: dans les régions septentrionales d’un pays, le sol gèle souvent sur 3 à 5 mètres et ne dégèle pas en été.
• Le climat chaud, paradoxalement, fait aussi installer chauffé. Les hivers chauds avec des gelées extrêmement rares rendent dans certains cas la pose de communications enfouie ou cachée tout simplement irréalisable. Ainsi, le système d'égouts et l'eau dans le grenier au-dessus de la structure de la capitale sont beaucoup plus faciles à étirer le long de la façade sans altérer la décoration intérieure de la maison.

À propos: la chute de température à 3-5 degrés de gelée ne conduit pas au gel de l'eau dans les tuyaux. Comme l'auteur l'a maintes fois convaincu, les problèmes commencent avec les gelées nocturnes atteignant environ 10 degrés. Les raisons en sont la salinité élevée de l'eau du robinet, le décalage du point de congélation et l'évaporation chaude des eaux usées.

Des outils

Quelle pourrait être l'eau du tuyau de chauffage et les eaux usées?

Câble résistif

La solution la plus simple est le câble dit résistif, un conducteur isolé à résistivité constante. Avec le passage du courant, il va libérer la puissance thermique, exactement égale à la puissance électrique consommée.

Cela, à son tour, est calculé comme le produit de la tension et de l’ampérage; le courant est égal au résultat de la division de la tension par la résistance électrique totale du conducteur.

Évidemment, en ajustant la longueur de l'élément chauffant avec une résistivité connue, il est facile d'obtenir l'allocation de la puissance thermique nécessaire pour chaque compteur.

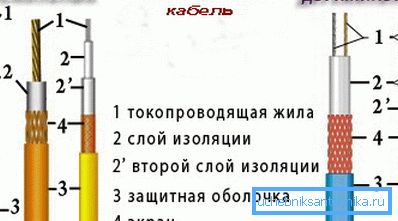

Le câble résistif peut être simple conducteur, impliquant la pose d'une boucle fermée, et solide, nécessitant l'installation d'un couplage en anneau.

Le principal et, peut-être, le seul mérite de la solution est son bas prix. Le principal inconvénient est la flexibilité minimale dans le choix de la configuration: l'acheteur doit utiliser un élément chauffant d'une longueur strictement définie.

Câble autorégulant

Ce problème est très ingénieusement résolu dans la construction d'un câble autorégulant, de section transversale plus proche d'un ruban.

Comment est une bande de chauffage pour les conduites d'eau et les égouts?

• Deux conducteurs en cuivre parcourant tout le câble sont connectés aux contacts zéro et phase.
• Entre eux, il y a une matrice conductrice, qui est tout simplement un mélange de plastique à haut coefficient de dilatation thermique et de poussière de charbon.
• À l'extérieur, il peut y avoir une tresse mise à la terre, protégeant le champ électromagnétique lors de la pose en spirale de l'appareil de chauffage.

Comment fonctionne ce régime?

• Lors de l'alimentation de la matrice conductrice en raison du passage du courant commence à chauffer.
• Lorsque l'échauffement n'est pas compensé par un puits de chaleur intense, la dilatation de la matrice provoque une forte augmentation de sa résistance électrique: les particules conductrices sont séparées les unes des autres. En conséquence, plus la section du câble est chauffée, plus le. plus faible il est chauffé.

Qu'est-ce qui est bon?

• Ce câble est économique. Par temps chaud, il réduit considérablement la consommation d'énergie.
• Il n'a pas peur des chevauchements ni de la surchauffe locale causée par ceux-ci.
• Enfin, la longueur du conducteur peut être absolument quelconque - si seulement la consommation d'énergie ne dépasse pas la capacité de charge des veines conductrices.

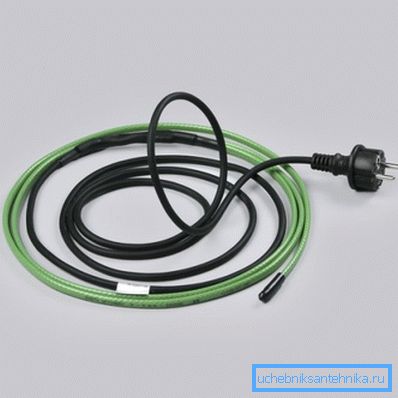

Nuance: le câble, quelle que soit sa longueur, doit être équipé d’un manchon de raccordement - un cavalier soigneusement isolé. L'isolation est constituée de plusieurs tubes thermorétractables, sous lesquels une petite quantité de mastic à la silicone est appliquée avant le retrait.

De plus, la deuxième extrémité du câble est alimentée par un fil sous tension et une fiche électrique; en présence de tresse, la fiche doit avoir des contacts de masse.

Comment choisir la puissance optimale du câble autorégulant?

L'assemblée

Est-il difficile d'organiser de ses propres mains le chauffage électrique des conduites d'alimentation en eau et des canalisations d'égout?

En dehors du tuyau

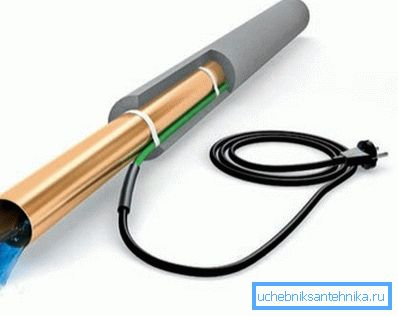

Le manuel d'installation le plus simple se résume à la pose de l'élément chauffant le long du tuyau dans une coque d'isolation thermique. Le câble peut être posé longitudinalement ou enroulé.

Pour la fixation du câble, il est recommandé d'utiliser du ruban d'aluminium. La recommandation est liée au fait que sa surface réfléchissante contribue à réduire les pertes de chaleur dues au rayonnement infrarouge.

Cependant: dans les coudes de tuyaux, il est préférable d'utiliser des colliers en polyéthylène. Le câble autorégulant est assez élastique et lorsque vous essayez de l'enrouler sur le tuyau, il déchire simplement le ruban adhésif.

Le style extérieur est simple mais implique une perte de chaleur importante et non ciblée. Même dans la coque en mousse, une partie importante de la consommation d'énergie sera inutilement dissipée dans l'espace.

À l'intérieur du tuyau

Le chauffage de la tuyauterie à l'intérieur du tuyau est beaucoup plus efficace, mais cela nécessite de résoudre le problème de l'étanchéité du point d'entrée du câble. Pour cela, des raccords spéciaux avec des joints en caoutchouc ou en silicone sont utilisés: lors du serrage de l'écrou-raccord, le joint scelle le câble de manière étanche.

Est-il possible de poser le câble chauffant dans le tuyau d'égout ou la fosse septique?

Normalement, cela est fortement déconseillé. Cependant, ici, vous devez comprendre une subtilité.

La gaine extérieure de tout câble chauffant est en polychlorure de vinyle, le plastique même résistant aux fluides agressifs, à partir de laquelle sont fabriqués les tuyaux d’égout. Mais le rétrécissement thermique est beaucoup moins résistant à l'environnement agressif des eaux usées et s'y dissout pendant quelques années.

De là, une conclusion évidente: il est possible de chauffer de l'intérieur et de l'assainissement; cependant, les manchons de câbles doivent être retirés de toute façon. De plus, n'oubliez pas la possibilité de blocages: le nettoyage du câble ou du fil peut endommager le câble.

Conclusion

Sur laquelle des méthodes de chauffage à arrêter - le lecteur, bien sûr, devra choisir lui-même. Toutes les informations nécessaires sont à sa disposition.

Comme d'habitude, un certain nombre de matériaux supplémentaires proposeront une vidéo dans cet article. Des succès!
