Chauffage des tuyaux avec câble chauffant: comment se

Lors de la construction des maisons de campagne, toutes les mesures d'isolation des communications doivent être prévues à l'avance (enfouissement dans le sol en dessous du point de congélation, isolation en laine minérale, mousse de polystyrène, mousse de polyéthylène), mais parfois tout cela ne l'est pas. Vous pouvez rencontrer une tranchée peu profonde, des tuyaux traversant une pièce non chauffée et, dans ce cas, vous pouvez être sauvé par un câble chauffant pour les conduites.

Ci-dessous, nous examinons ce que c'est, comment il est monté et montrons aussi la vidéo dans cet article.

Isolation de pipeline

Câble chauffant

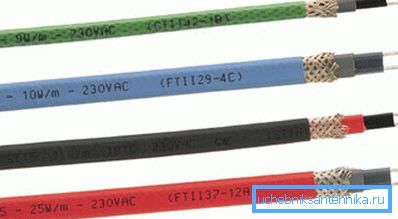

• Un câble chauffant autorégulant pour chauffer des tuyaux est réalisé sous la forme d'un ruban chauffant, dans lequel la matrice polymère semi-conductrice est chauffée par deux conducteurs parallèles. Il est à noter que lors de l’installation d’un tel câble, les instructions vous permettent de le couper pour le connecter dans n’importe quel endroit sans craindre la formation d’une zone froide. En outre, une telle conception de bande est capable de réguler la quantité de chaleur générée par chaque section individuelle, par conséquent, un tel câble ne peut en principe pas griller.
• Grâce à la double isolation avec une polyoléfine modifiée, l'appareil acquiert une protection mécanique (abrasion, impact), une protection contre les produits chimiques actifs, la résistance à l'eau et des propriétés diélectriques élevées.. Il convient de garder à l'esprit que le prix d'un tel dispositif résistif est beaucoup plus élevé que celui du PNSV, mais il n'est pratiquement pas nécessaire de surveiller en permanence, car l'ajustement est effectué indépendamment.

Que prendre en compte lors du calcul de la puissance

Afin de choisir le bon dispositif résistif, vous devez prendre en compte trois facteurs principaux, à savoir 1) la puissance de l'isolation thermique par une tierce partie; 2) le matériau à partir duquel le tuyau est fabriqué; 3) diamètre du pipeline.

Note Si vous avez installé un câble chauffant pour l'alimentation en eau à l'intérieur du tuyau, cela ne signifie pas qu'il ne nécessite plus d'isolation. Si vous faites une isolation supplémentaire avec de la laine minérale, de la mousse de polystyrène ou de la mousse de polyéthylène, cela réduira considérablement les pertes de chaleur. Par conséquent, le coût de l’électricité sera également inférieur.

L'assemblée

Note S'il s'agit d'un câble chauffant pour les eaux usées à l'intérieur du tuyau, il peut être acheté avec n'importe quelle gaine, mais pour le système d'alimentation en eau, l'isolation en polymère fluoré doit faire l'objet d'une approbation afin de garantir l'adéquation des aliments.

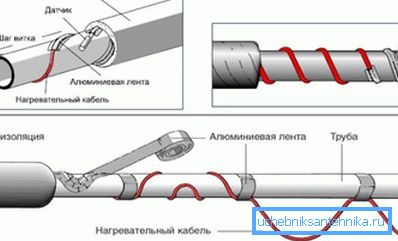

Un câble chauffant autorégulant pour tuyaux est posé de deux manières principales: installation à l'intérieur et à l'extérieur. Mais pour cette dernière méthode, il existe quelques options, dont l’une est indiquée dans la figure du haut; elle peut donc être attachée le long du tuyau au singulier en ligne droite, elle peut également être posée des deux côtés et, en outre, elle est montée en ligne ondulée ou en spirale.

Mais ces options ne sont principalement utilisées que lorsque les eaux usées ou l’alimentation en eau sont déjà en jeu et qu’il existe des problèmes de gel, et en outre, un tel ruban chauffant est utilisé pour chauffer les toits en hiver (protection contre le givrage).

Avant d'acheter un tel appareil, vous devez vous assurer qu'il est vendu avec le kit destiné à la coupe, qui comprend un couplage et le presse-étoupe qui protège le câble contre la pénétration d'eau à l'intérieur, sous l'isolation. De plus, l'installation du câble chauffant à l'intérieur du tuyau commence par la première installation de l'accouplement sur celui-ci, puis par le presse-étoupe qui s'adapte étroitement à la coque.

Il est souhaitable de faire cela avant de couper les extrémités - de cette façon, vous faciliterez le processus - c'est beaucoup plus pratique et rapide.

Une fois que vous avez mis votre embrayage et votre presse-étoupe de vos propres mains, vous pouvez commencer à couper et pour cela nous devrons nous retirer du bord du 100-120 mm. Tout d’abord, nous avons coupé l’isolant le long du périmètre, mais nous l’avons fait uniquement pour ne pas endommager l’écran - après la coupe, pliez le câble à cet endroit plusieurs fois et la coupe sera terminée.

Après cela, coupez l'isolant et retirez-le (avec le bord, vous pouvez le séparer avec un couteau - c'est plus pratique).

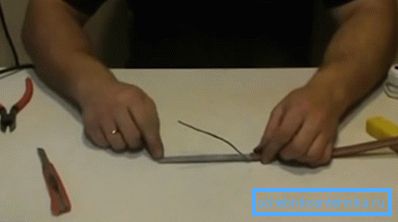

Après avoir retiré l'isolant, vous aurez devant vous une tresse de blindage que vous devrez tisser et tordre pour former un flagelle, comme indiqué sur la photo ci-dessus. Vous devrez ensuite le relier à la terre. Maintenant, vous devez libérer la matrice chauffante et, pour ce faire, vous retirer du bord de la coupe supérieure de 15 à 20 mm et très soigneusement, afin de ne pas endommager la matrice elle-même, incisez la coque autour du périmètre. Cependant, le processus est identique à celui de la couche supérieure.

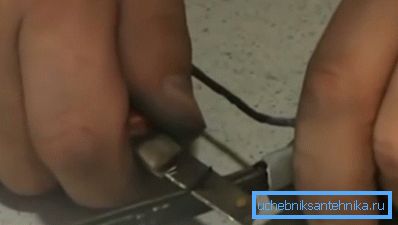

Vous avez maintenant atteint la matrice elle-même et vous devez nettoyer les fils pour les connecter en les retirant avec un couteau, mais cela est un peu plus difficile comparé aux deux couches isolantes supérieures que vous avez éliminées. Pour la mise en œuvre de la conception, développez le bord du ruban et retirez très soigneusement le plastique, tout comme vous affûtez un crayon - vous voyez un fragment du processus sur la photo du haut.

Faites un tel balayage des deux côtés et tirez doucement sur les fils, en les étalant de manière à pouvoir couper la coque déjà inutile. Vous pouvez bien sûr couper la matrice au milieu, mais compte tenu de sa rigidité, ce sera assez difficile pour vous.

Maintenant, nous mettons une buse spéciale à deux canaux du kit sur les fils nus, mais remplissez d'abord le mastic dans les trous pour assurer l'étanchéité (après l'installation, rajoutez le mastic dans les trous). Sur chaque noyau (écran compris), placez les tubes en plastique du même kit, et aux extrémités des noyaux, vous trouverez des tubes métalliques que vous fixez à l'aide d'une pince ou d'un bornier.

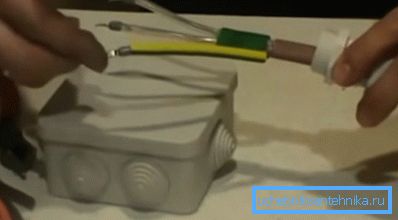

Le câble est maintenant prêt à être connecté à un blindage ou à une boîte spéciale, comme sur la photo du haut.

Note L’autre extrémité du câble doit être scellée. Pour ce faire, enlevez 20-25 mm de l'isolation supérieure, laissez 5-7 mm de l'écran et raccourcissez l'un des fils de la matrice de 5 mm - aucun court-circuit ne se produira.

De là-haut, appliquez le rétrécissement thermique du kit et chauffez-le avec une allumette.

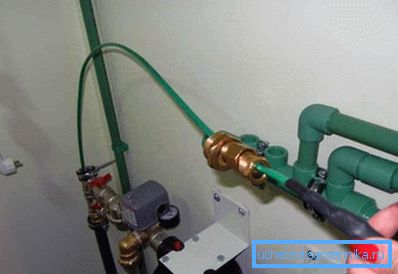

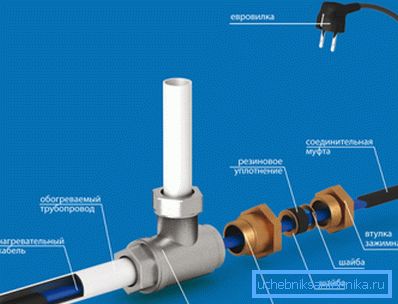

Vous devez maintenant pousser le câble chauffant à autorégulation à l'intérieur du tuyau à travers le raccord en té, connecter les bornes et la terre à la source d'alimentation et le processus de chauffage va commencer.

Conclusion

L'installation complète du câble chauffant à l'intérieur du tuyau ne prend pas beaucoup de temps - sa coupe nécessite beaucoup plus d'attention et de coûts de main-d'œuvre. Procédez exactement de la même manière pour raccorder le ruban chauffant et l’installer sur le toit (découvrez ici comment le câble est posé dans des tuyaux de différents types).
