Cintrage de tuyaux: comment plier une pièce à la maison

Les tuyaux en acier et en plastique ne sont pas utilisés uniquement pour les systèmes d’alimentation en eau, d’assainissement et de chauffage. Ils font beaucoup d'autres dessins utiles. Mais en réalité, et dans un autre cas, l’un des processus les plus complexes est le pliage de tuyaux à froid. Considérons sa description plus en détail.

Paramètres de flexion des tuyaux

Comme la plupart des processus technologiques complexes, la flexion des tuyaux est régie par des normes technologiques strictes.

Vous devez suivre beaucoup de nuances:

• lors du pliage, la pièce ne doit pas s’aplatir ou se déchirer;
• lors de la flexion, vous devez vous assurer que le matériau n'est pas froissé;
• Veillez à respecter le rayon de courbure minimal, qui dépend du matériau du tuyau, de son épaisseur et de son diamètre..

L'instruction, fixée par GOST 3262-92, prévoit un rayon de courbure différent pour les tubes ronds en métal. Plus la pièce est épaisse, plus le rayon de courbure minimal sera grand.

Lorsque vous vous penchez avec vos mains, vous devez respecter les exigences suivantes:

• pour les tuyaux d'un diamètre allant jusqu'à 20 mm, le rayon de courbure minimal est de 3 diamètres extérieurs;
• pour les grandes pièces - 4.

Il convient de noter que le cintrage à chaud permet de réduire de moitié ces valeurs, mais nécessite l'utilisation d'un équipement spécialisé. Cela est dû au fait que le processus de chauffage augmente considérablement la plasticité des tuyaux métalliques.

Faites attention! Produits à parois épaisses conçus pour la disposition des conduites d'eau, il est très difficile de se plier. Par conséquent, afin d'éviter tout problème, il est déconseillé d'utiliser le rayon de courbure minimal. Si nécessaire, il est préférable d'utiliser des raccords.

Il est encore plus difficile de plier des tubes carrés (profilés). Pour cela, des dispositifs spéciaux sont utilisés, équipés d'un mandrin - une pièce en acier flexible qui s'adapte à l'intérieur de la pièce lorsqu'elle est pliée et empêche la formation de plis ou d'ondulations.

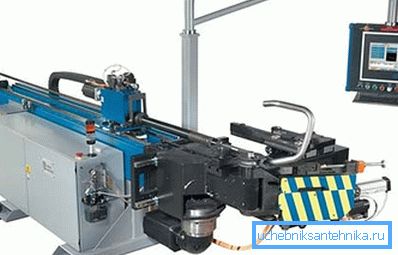

Les professionnels utilisent des cintreuses spéciales à mandrin CNC (contrôlées par un système informatisé), à l’aide desquelles la rondeur la plus lisse est obtenue.

Le cintrage des tuyaux en aluminium, ainsi que des produits en cuivre et en laiton, nécessite moins de main-d'œuvre, ces métaux étant très ductiles. Cependant, la physique du processus ne change pas.

Quand il se plie, la surface interne du virage devient plus épaisse et déformée, et la surface externe devient plus fine. Cela affecte la résistance et dégrade les caractéristiques techniques des pièces. Peu importe si une technologie à froid ou à chaud a été utilisée.

Cintrage indépendant

Pièces en acier

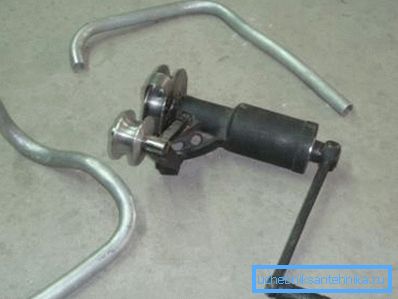

Pour cintrer des produits métalliques, on utilisait des cintreuses de tubes manuelles, qui comportent plusieurs buses pour le traitement de pièces de différentes tailles et de différents matériaux. Le plus souvent, ils utilisent un vérin hydraulique, ce qui permet de traiter un tuyau à paroi épaisse.

Si vous avez besoin de faire un ou deux virages, il est conseillé de contacter les plombiers du service du logement. Ils ont généralement un appareil similaire et le prix des services sera peu élevé.

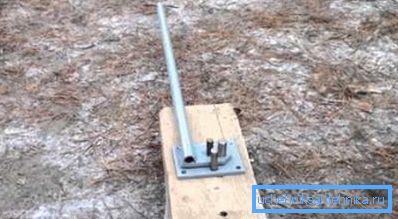

Dans les cas extrêmes, vous pouvez effectuer un pliage à l'aide des outils disponibles, mais cela nécessitera un investissement important en temps et en efforts.

Pour le travail, vous aurez besoin de:

• table ou menuiserie;
• sable de rivière (sa quantité dépend du diamètre du tuyau);
• une billette métallique cylindrique dont le rayon est aussi proche que possible de la taille de la courbure du tuyau;
• deux bouchons pour sceller les extrémités du tuyau;
• torche à gaz (chalumeau).

Le travail est effectué dans l'ordre suivant:

1. Le sable doit être nettoyé de ses impuretés et calciné à l'aide d'un brûleur jusqu'à ce qu'il cesse de fumer lorsqu'il est chauffé.
2. La pièce cylindrique est fixée dans l'étau de la menuiserie, qui doit être fixée à l'établi, sinon toute la structure tournera.
3. Pour que la conduite conserve sa section transversale interne, elle doit être remplie de sable de rivière calciné. Pour ne pas dormir suffisamment, les bouchons sont bouchés aux bords du tuyau.

Astuce! Le sable doit être versé aussi étroitement que possible. Scellez-le avec un bâton en bois ou en tapotant sur le tuyau.

1. Ensuite, une extrémité de la pièce est insérée entre la butée et le mandrin utilisé, et l’autre est pliée dans la bonne direction. Si le tuyau est trop court, une autre partie peut être mise à son extrémité, ce qui servira de levier. L'angle doit être augmenté de 2 à 3 degrés, car le tuyau reprendra partiellement sa forme après la cessation de l'exposition.
2. Si vous avez besoin d'un coude puissant, un brûleur à gaz vous aidera. Avec son aide, vous devez chauffer la pièce du coude pour obtenir une couleur cerise, puis plier le tuyau. Pour extraire l'air chaud du produit, il est nécessaire de percer de petits trous dans les embouteillages.
3. À la fin des travaux, les bouchons sont enlevés ou coupés et le sable est versé.

La pièce pliée finie doit être vérifiée pour les défauts:

• inspectez l'endroit du pli et assurez-vous qu'il n'y a pas de fissures, de vergetures, de dommages au métal et de ondulations;
• balayer la place du virage de l'échelle et l'échelle;
• si nécessaire, coupez des filets de la taille requise aux extrémités du flan.

Tuyaux en métaux mous

Le traitement des tuyaux en cuivre, en laiton ou en aluminium est presque identique à celui de la section précédente. De tels produits peuvent être cintrés sans chauffage, mais il est en même temps recommandé de remplir l'espace interne de la pièce avec de la colophane fondue.

Lorsque vous devez plier la pièce au diamètre minimal possible, il est recommandé de réchauffer encore le matériau. Il sera plus facile de travailler, mais si des défauts apparaissent, il sera plus difficile de les corriger - un réchauffage sera nécessaire.

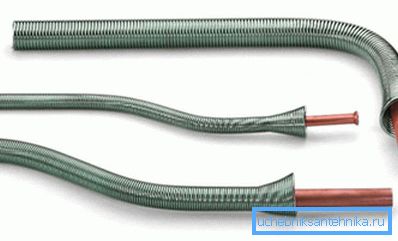

Note! Au lieu de sable ou de colophane pour combler l'espace intérieur, vous pouvez utiliser un ressort de diamètre approprié. Ils sont vendus dans des magasins spécialisés.

Si vous vous opposez souvent à différents tuyaux, il est conseillé de ne pas vous arrêter et de vous procurer une cintreuse de tuyau spéciale pour plier les tuyaux, ce qui vous permet de traiter facilement et rapidement un grand nombre de flans.

Conclusion

Le plus qualitatif, bien sûr, est le cintrage des tuyaux par le mandrin, qui est effectué par des machines commandées par machine. Cependant, à la maison, vous pouvez modifier les détails de qualité si vous suivez attentivement les recommandations ci-dessus. Vous pouvez en apprendre plus à ce sujet dans la vidéo de cet article.
