Cintrage de tuyaux: toutes les caractéristiques du processus

Lors de l'installation de systèmes d'eau et de chauffage, vous devez savoir comment plier correctement le tuyau. Avec cette opération, il est nécessaire d'éviter de le casser, de porter atteinte à l'intégrité et de calculer correctement l'angle de rotation.

La flexion est un processus au cours duquel, sous l'influence de charges externes, le produit est remplacé par l'inclinaison de l'axe.

Caractéristiques du processus

1. Des déformations élastiques-plastiques et élastiques sont créées dans les parois des produits lors du pliage.. Une contrainte de traction apparaît sur la partie externe du pli et une contrainte de compression apparaît sur la partie interne. Selon ces influences, l'inclinaison de l'axe des éléments change.
2. Au cours de l'opération, la forme de la section transversale à l'emplacement courbé change. Son profil annulaire devient ovale. La plus haute ovalité a le milieu de la déviation, la déformation diminue à sa fin et au début.
3. En effectuant le calcul du tuyau de flexion, rappelez-vous que l’ovalité de sa section transversale dans un endroit déformé ne doit pas être supérieure: pour les produits ayant une section allant jusqu'à 20 mm - 15%, plus de 20 - 12,5%.
4. Il peut y avoir des plis dans la courbe concave, en particulier pour les produits à paroi mince..

Faites attention! Les plis et l'ovalité du pli affectent négativement le fonctionnement du système. Ils réduisent sa perméabilité, augmentent le niveau de résistance hydraulique et servent de site pour le colmatage des systèmes d'égouts. La force du tuyau à plier dans le même temps diminue.

Les rayons minimum autorisés sont flexibles

Les normes gouvernementales contiennent une norme telle que «rayon de courbure minimal d'un tuyau».

Sa valeur pour les contreparties métalliques, les compensateurs et les robinets est donnée ci-dessous.

1. Lorsque plié avec chauffage et tassement avec du sable - pas moins de 3,5 DH (les lettres désignent le diamètre extérieur)
2. Lorsque vous travaillez sur une machine à cintrer les tuyaux (à froid) - pas moins de 4DH.

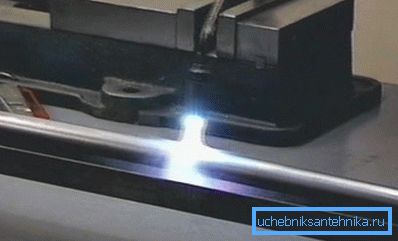

3. Lors du pliage pour produire des plis semi-ondulés et des éléments chauffants avec un brûleur à gaz ou dans un four, il n’est pas inférieur à 2,5 DH.
4. Pour les branches d'égout fortement courbées produites par la méthode de poinçonnage ou de tirage à chaud - pas moins de 1DH.

Faites attention! Il est permis de fabriquer des éléments ayant un pli inférieur à celui indiqué ci-dessus. Dans le même temps, la méthode de production doit garantir que leurs parois ne s'éclairciront pas plus de 15% de l'épaisseur. La résistance à la flexion du profilé doit correspondre à la valeur calculée.

Formules et tableaux nécessaires

La longueur de la pièce (L) requise pour la fabrication de l'endroit incurvé correspond à la formule suivante:

L = 0,0175 • R •? + L, où:

• R est le rayon de courbure, en mm;
• ? - c'est son angle, en degrés;
• l est un point droit, 100/300 long, qui est nécessaire pour saisir un produit avec un outil ou une machine.

Le calcul de la flexion du tuyau doit prendre en compte la longueur de l’élément plié:

A =? •? / 180 (R + DH / 2), où:

• ?= 3,14;
• R est le rayon du site, en mm;
• ? - est l'angle de flexion, en degrés;
• DH est le diamètre extérieur du produit.

Le tableau ci-dessous indique les rayons de courbure minimaux en millimètres pour les produits en laiton et en cuivre (GOST N ° 494/90 et GOST N ° 617/90), en fonction de leur diamètre et de la longueur souhaitée du côté libre pour la préhension / serrage.

Vous trouverez ci-dessous un tableau des analogues de l'acier selon GOST №3262 / 75.

Lorsque vous calculez le pli de vos propres mains, tenez compte des plus petits rayons, en fonction du diamètre et de l'épaisseur de paroi des tubes en acier.

Comment plier l'intrigue vous-même

Il existe une formule simple et universelle pour calculer un tuyau à cintrer - ce sont ses 5 diamètres.

Effectuez le calcul en prenant par exemple la section de détail de 1,6 cm.

1. Pour une fabrication adéquate, vous avez besoin? cercle.
2. On obtient d’abord le rayon souhaité: 16,5 = 80 mm. L'étape suivante est le calcul des points de départ pour la flexion précise de l'angle.
3. Pour cela, il faut utiliser la formule C = 2? • R: 4. Dans ce document, C est la longueur de tuyau requise pour le fonctionnement ,? = 3.14, R est le rayon souhaité.
4. Remplacez les chiffres dans la formule: 2 • 14 • 80: 4 = 125 millimètres. C'est la longueur de la section pour laquelle le rayon de courbure minimal d'un tuyau en métal-plastique ou de tout autre est de 80 mm.

Si vous avez besoin de plier les tuyaux, vous devriez avoir une cintreuse de tuyaux.

De tels dispositifs manuels sont divisés en deux types.

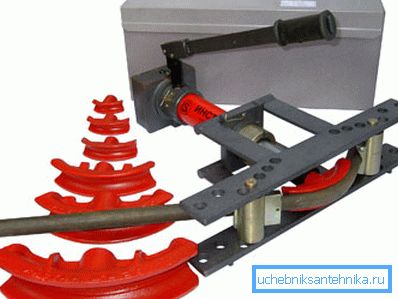

1. Dans les analogues de segment, l'opération est effectuée sur la base de modèles spéciaux. Leur forme est conçue pour le diamètre exact nécessaire et la forme du pli. Avec cet outil, il est possible de plier des tuyaux jusqu'à 180 °. Son prix est relativement bas.
2. Les équipements Dorn effectuent des travaux sans le moindre défaut. L'avantage de cet appareil est le segment se déplaçant à l'intérieur du produit. Il empêche les déformations et permet de travailler à plusieurs endroits. Il est préférable de ne pas faire une telle machine pour plier des tuyaux profilés de vos propres mains, mais de vous préparer.

Après avoir fait le calcul, marquez les zones sur l'élément en fonction de ses résultats. Ensuite sur l'instrument, mettez le degré ou le motif souhaité. Ensuite, insérez le produit dans le support et effectuez l'opération.

Conclusion

Les éléments de flexion lors de l'installation de divers systèmes d'ingénierie doivent être basés sur des calculs précis. Sinon, vous pouvez casser le produit ou assembler le pipeline avec une efficacité réduite. La vidéo dans cet article continuera son thème.
