Cintreuse de tuyaux pour le tuyau lui-même

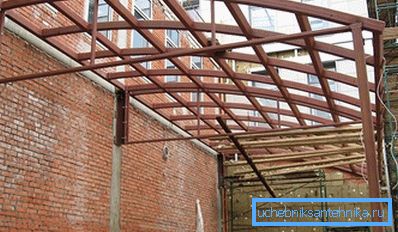

Les tuyaux en métal sont l’un des matériaux les plus demandés lors de travaux de construction de types les plus divers. Nous parlons en particulier de tubes de forme rectangulaire. À la maison, ils sont utilisés pour créer divers modèles d’arbres, de hangars et de rallonges. Et tous ceux qui ont eu affaire à eux savent qu'il est souvent nécessaire de plier ces tuyaux.

Le problème peut être résolu de plusieurs manières, l’une des plus efficaces étant l’utilisation d’une cintreuse. Cet outil spécial peut être trouvé sur le marché de la construction sans problème. Cependant, il faut dire que le prix de tels appareils est souvent assez élevé.

Astuce! Si nous ne parlons pas d'activité professionnelle, alors, pour économiser, il serait beaucoup plus opportun de fabriquer une cintreuse de pipe pour pipe de votre propre main.

Champ d'application

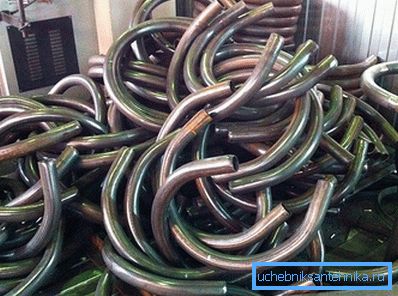

Pour une compréhension la plus complète du problème, il est nécessaire de dire quelques mots sur l’utilisation exacte des cintreuses. Comme mentionné ci-dessus, l'application principale de ces dispositifs est la construction, où la flexion du tuyau est souvent une action nécessaire. Le problème principal est que sans adaptation spéciale, ce processus est extrêmement difficile à mettre en œuvre. Il est presque impossible de plier un profilé sans pli de mur et aucun autre tuyau ne l’est. Toutefois, si vous utilisez une cintreuse de tubes, vous pouvez obtenir un cintrage uniforme du tube avec un angle pouvant atteindre 180 degrés sans aucun problème ultérieur.

Que sont les cintreuses?

En ce qui concerne les types de cintreuses que vous pouvez trouver, il est nécessaire d'indiquer qu'il existe de nombreuses variétés de ce dispositif spécial et qu'elles seront différentes à plusieurs égards.

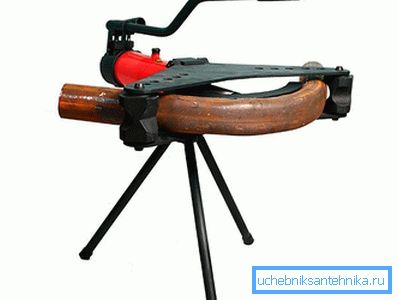

• Tout d’abord, nous parlons du fait que vous pouvez trouver des modèles professionnels et des options pour, pour ainsi dire, une utilisation économique. Ils différeront non seulement par leurs dimensions, mais également par leur principe de fonctionnement. Cela signifie que les modèles professionnels sont généralement entraînés par un moteur électrique et que des systèmes hydrauliques sont utilisés pendant le fonctionnement, mais les cintreuses domestiques sont très probablement mécaniques et fonctionnent en raison de la force musculaire de la personne. Comme il est facile de le deviner, la cintreuse manuelle sera beaucoup plus petite et meilleur marché que son homologue professionnelle.
• Outre les différences susmentionnées, il est à noter que les cintreuses de tubes diffèrent par le diamètre des tubes avec lesquels elles peuvent travailler.
• Les modèles se différencient également par la manière de plier. Ainsi, il est possible de distinguer les cintreuses de tubes de type arbaletny, printemps et segment.

Principe de fonctionnement

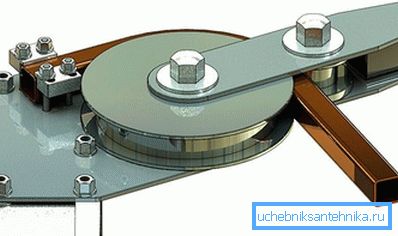

Avant de procéder au processus d'assemblage d'un instrument tel qu'une cintreuse manuelle, nous devons dire quelques mots sur le principe de son fonctionnement. Mais le fait est que le tuyau placé dans la machine se plie soit autour d'un gabarit arrondi ayant un rayon de surface donné, soit que la flexion résulte d'une pression mécanique uniforme sur sa surface depuis un côté. Il est préférable dans la plupart des cas, car il est plus facile de fabriquer sera la deuxième option. Qu'il sera discuté ci-dessous.

Fabrication

Afin de fabriquer une machine de haute qualité pour le cintrage de tubes, le travail doit être effectué par étapes.

La préparation

Comme dans la plupart des cas, si vous avez besoin d’un travail de qualité, commencez par une préparation minutieuse. Et nous ne parlons pas seulement de la nécessité de préparer le matériel nécessaire, mais il convient de veiller à ce que tous les outils nécessaires soient disponibles.

Matériaux et outils

• Coin en métal. Il sera fabriqué à partir du cadre de la machine elle-même. Bien que vous puissiez utiliser un matériau différent, comme les mêmes tubes de forme.
• Vous aurez besoin de trois roulements d’arbres rotatifs. Vous pouvez rechercher du ready-made, mais vous pouvez le faire vous-même.
• Vous ne pourrez pas vous passer d'attaches telles que divers boulons et tiges.
• Bulgare avec des disques de coupe pour le métal.

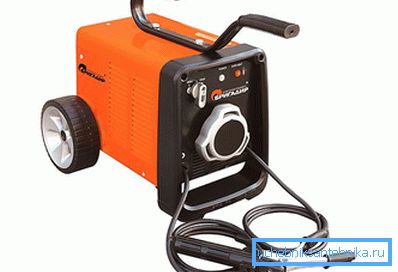

• Machine à souder

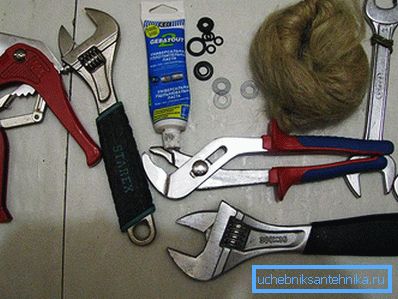

• Appareils de mesure (roulette, angle, niveau, etc.).
• Outil de travail (jeu de clés, tournevis, marteau, etc.).

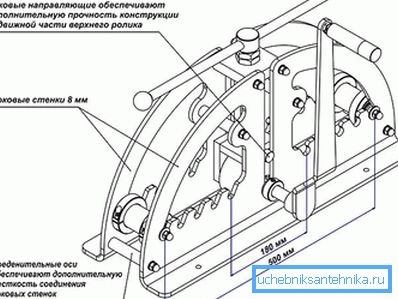

En outre, il est nécessaire de faire indépendamment ou d’emprunter à la littérature spécialisée les dessins du futur luminaire. Ainsi, il sera possible au stade préparatoire de déterminer les nuances de la conception, ce qui accélérera considérablement le processus de montage immédiat.

Cadre

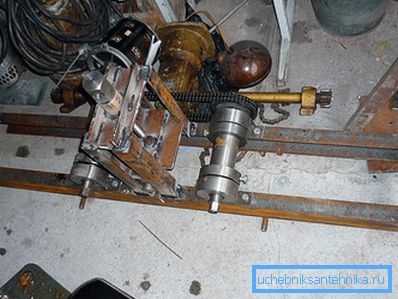

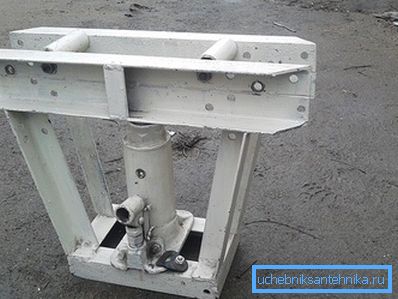

Si toutes les étapes préparatoires sont terminées, vous pouvez poursuivre votre travail. Vous devez d’abord fabriquer une cintreuse à cadre de roulement. Il n'y a rien de difficile. Il est fait d'angle en métal ou de tuyaux. Le matériau est coupé à l’aide de meuleuses et les éléments structurels sont fixés par soudage. On peut ajouter que les dimensions physiques du cadre peuvent être choisies en fonction de considérations personnelles, mais en même temps, la hauteur optimale du cadre sera de plusieurs centimètres au-dessus de la ceinture de la personne qui doit travailler.

Astuce! Si nous utilisons les termes de géométrie, le cadre est généralement un parallélépipède. Bien que vous puissiez utiliser d'autres options.

Les arbres

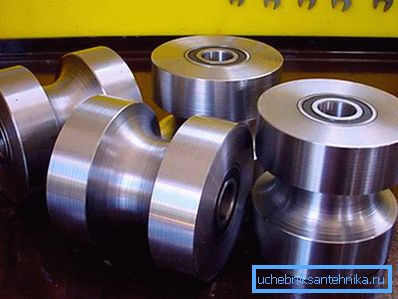

Une fois que le châssis principal est prêt, des arbres rotatifs lui sont attachés. Pour ce faire, vous pouvez utiliser des colliers de fixation attirés par des boulons sur le cadre ou fixés par soudage. La signification générale est que les deux arbres doivent être fixés dans le plan supérieur du cadre. Si les arbres sont fabriqués indépendamment, vous pouvez par exemple citer des débris d'acier de la longueur souhaitée sur lesquels des roulements à billes sont placés des deux côtés.

Ensuite, vous devez créer une petite structure auxiliaire pour l’installation du troisième arbre. L'idée est qu'il doit être installé de manière à pouvoir être déplacé dans un plan vertical. Pour ce faire, il est fixé à un cadre en métal spécial, à hauteur réglable. Une poignée est attachée à cet arbre pour le faire pivoter. Pour une plus grande fiabilité de la conception et faciliter le travail avec l'appareil, tous les arbres peuvent également être interconnectés au moyen d'une transmission par chaîne. Pour ce faire, les étoiles sont soudées aux fûts. Le résultat est que lorsque vous faites pivoter l’un d’eux, ils font tous les trois une rotation.

Achèvement des travaux

Lors de la dernière étape du travail, il est possible d’effectuer un traitement externe de l’ensemble du dispositif. Cela fait référence à sa peinture ou son revêtement avec une autre composition anticorrosion. En ce qui concerne la fabrication de dispositifs utilisés principalement en métal, un tel traitement est nécessaire. Après cela, la cintreuse de tubes peut être considérée comme prête.

L'appareil fonctionnera comme suit:

• La tige montée sur un trépied se lève.
• Un tuyau est inséré entre celui-ci et les deux puits du châssis.
• La tige supérieure tombe dans le plan du tuyau et est fixée avec une légère pression sur la surface.

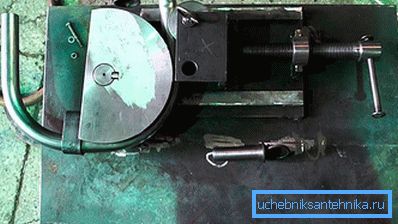

• À l'aide de la poignée, l'arbre tourne et le tuyau se déplace entre les arbres, recevant une certaine charge sur le côté tout en acquérant un faible rayon de courbure.
• Ensuite, l'arbre est un peu plus serré, le tuyau est tiré dans la direction opposée et le rayon de courbure augmente.
• La procédure est répétée jusqu'à ce que le tuyau prenne le rayon de courbure requis.

Vous pouvez ajouter que pour améliorer l’adaptation et faciliter le travail avec lui, il sera très utile d’attacher un moteur électrique à la machine. Grâce à son utilisation, le travail sera effectué beaucoup plus rapidement et facilement, mais il y aura en même temps une liaison avec le réseau électrique et des kilowatts supplémentaires sur le compteur.

Il est assez simple de faire la cintreuse manuelle. De plus, vous économiserez assez, car même si vous achetez tous les matériaux nécessaires à la fabrication, le prix d’émission sera inférieur de plusieurs dizaines de milliers de roubles à l’achat de l’option finale. Si tous les outils et matériels nécessaires sont à portée de la main et qu'il existe une certaine expérience dans ce domaine, le travail peut être effectué pendant le week-end.

En conclusion, il convient d'ajouter que les travaux de fabrication de cintreuses à tube sont potentiellement traumatisants et que, par conséquent, les règles de sécurité sont obligatoires et doivent être strictement suivies.
