Collecteur de chauffage: but, avantages et installation

Le collecteur de chauffage est le nœud principal du système de chauffage par rayonnement, l’une des solutions les plus évolutives et les plus efficaces à l’heure actuelle. Nous allons parler des principales caractéristiques structurelles du capteur pour le chauffage, examiner les types de peignes et donner un certain nombre de conseils pour vous aider à installer un capteur pour le chauffage de vos propres mains.

Le collecteur pour le système de chauffage d'une maison privée.

Système de chauffage à faisceau collecteur

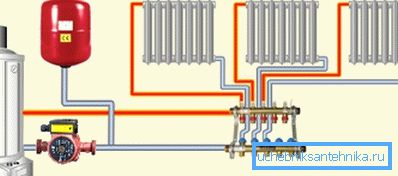

Le collecteur dans le système de chauffage du type radial.

Considérez le capteur de chauffage en conjonction avec la considération de la disposition radiale du liquide de refroidissement, de sorte qu'il sera plus facile de comprendre ses fonctions principales et ses avantages.

Comme vous le savez, il existe trois principaux types de câblage:

  1. Une conception de tuyau. Ici, les radiateurs sont connectés en série, c’est-à-dire que le liquide de refroidissement est fourni au premier appareil, puis passe à travers la batterie et entre dans la suivante, en passant progressivement à l’ensemble du circuit et en revenant à la chaudière. Il est évident qu'après chaque radiateur, l'eau se refroidit et les batteries se réchauffent de manière inégale.
  2. Schéma à deux tuyaux. Cette solution permet l’alimentation en eau par l’une des conduites et la sortie par la seconde, c’est-à-dire que le circuit est constitué de deux lignes entre lesquelles des radiateurs sont connectés en parallèle. Ce schéma vous permet de réchauffer les appareils de manière plus uniforme.
  3. Modèle de faisceau. Le liquide de refroidissement est fourni à l'unité de distribution (collecteur du système de chauffage), d'où il vient à chaque radiateur par un tuyau séparé, puis il retourne par les tuyaux de retour, s'accumule avec un peigne et pénètre dans la chaudière. Ainsi, il est possible d'obtenir la distribution de chaleur la plus uniforme dans la pièce.
Schémas de câblage d'un tuyau et de deux tuyaux.

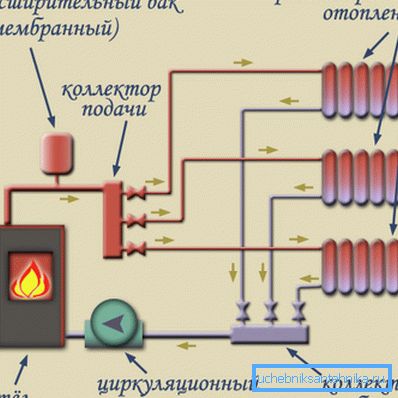

Disposition du faisceau.

Faites attention! Comme vous pouvez le constater, le schéma radial comporte de nombreux circuits, un pour chaque batterie. Par conséquent, pour le fonctionnement normal du système, il est nécessaire de disposer d’une pompe de circulation capable de fournir les paramètres nécessaires de pression et de débit de circulation du liquide de refroidissement.

Le système de faisceaux permet de chauffer chaque radiateur de manière aussi uniforme que possible. Il permet également de régler l'intensité de l'apport de chaleur de chaque batterie.

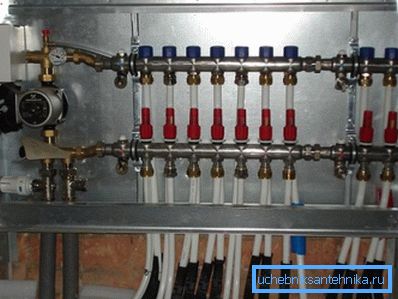

Armoire collectrice pour le chauffage de radiateur avec des peignes d'alimentation et de retour.

Dans ce schéma, vous pouvez également éteindre n'importe quel appareil sans modifier le fonctionnement de l'ensemble du système. Dans les immeubles de grande hauteur, vous pouvez également éteindre des étages entiers sans interrompre le flux de liquide de refroidissement des autres parties du bâtiment.

Pour réaliser ces avantages, des collecteurs de chauffage sont utilisés. Ils sont inclus dans le nœud de distribution sous la forme d’une paire d’appareils - un peigne d’alimentation et de retour. Le cerclage des vannes collectrices de chauffage, des vannes d’air et de purge, des débitmètres et des têtes thermostatiques permet un réglage automatique des conditions de température sur chaque appareil de chauffage.

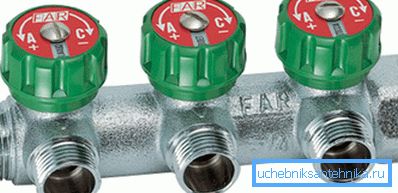

L'utilisation de débitmètres permet l'ajustement du débit.

Faites attention! Le plus souvent, ce type de câblage est utilisé dans la construction de systèmes de chauffage de maisons privées et de cottages, mais ce schéma peut également être appliqué dans un appartement avec transfert de chaleur centralisé. Il faut se rappeler que la conduite s’effectue mieux sous le sol.

Un autre avantage de la disposition radiale est la possibilité de cacher le pipeline sous la plinthe ou dans l’épaisseur du sol. Cette caractéristique affecte souvent le choix de la mise en page.

Dans le système

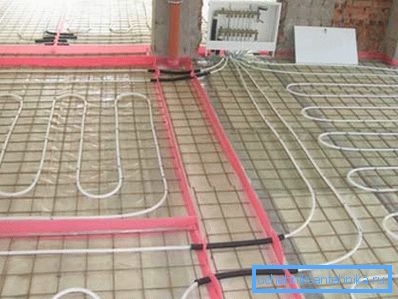

Aussi, ne pas mentionner un tel système comme "plancher chaud". Ici, les contours ne sont pas reliés aux radiateurs, mais sont posés de manière spéciale dans la chape afin de le réchauffer.

Le seul inconvénient majeur de cette solution est le prix élevé des matériaux et du travail.

Peigne chauffant

Construction

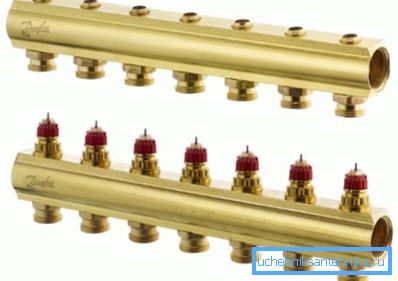

Le collecteur de chauffage se compose de deux peignes.

Le peigne est un tuyau en pouces ou en trois quarts, dont les trous aux extrémités sont filetés. Une extrémité est raccordée à la conduite d’alimentation ou de drainage, et l’autre est fermée par un bouchon, un évent et / ou un robinet pour évacuer le liquide de refroidissement du système.

Au fil du temps, vous pourrez retirer le capuchon ou les robinets et ajouter de nouveaux liens au peigne pour élargir le système de chauffage ou pour connecter le «plancher chauffant».

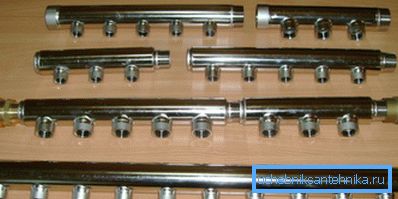

Le peigne peut être étendu avec de nouveaux liens ou être noyé.

En outre, le tuyau est équipé de robinets pour le raccordement de tuyaux de chauffage et de prises pour le montage de vannes de régulation. En règle générale, la partie refoulement est équipée de vannes de mesure du débit, qui régulent le débit, et la partie retour - de têtes thermiques, qui mesurent la température de l'eau de retour et, si nécessaire, ouvrent ou ferment les débitmètres.

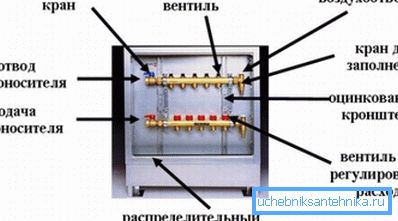

Armature pour cercler les peignes.

Faites attention! La tuyauterie est possible avec de simples grues de réglage: dans ce cas, le contrôle est effectué manuellement. Les grues doivent être installées, elles sont nécessaires pour déconnecter les appareils du réseau afin de réparer ou de remplacer les pièces défectueuses.

Collecteur de distribution simple.

Dans le cas d'un simple cerclage avec des grues, il n'est pas nécessaire d'utiliser des douilles pour le montage. Le peigne peut donc avoir une conception plus simple. Les variantes de conceptions seront discutées dans la section suivante.

Espèces

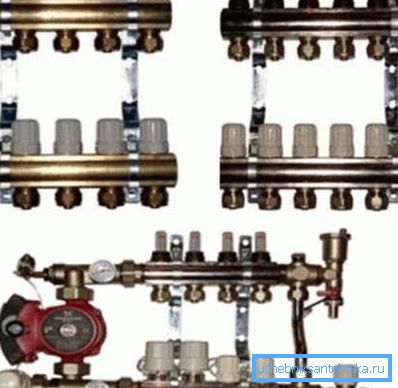

Les collecteurs de chauffage peuvent varier en termes d'équipement, de matériaux et de conception de peigne.

Il existe différents modèles de distributeurs, qui diffèrent par l'ensemble complet du cerclage, des matériaux, des fabricants et du design. Il peut également y avoir des différences en fonction de la destination des appareils.

Les modèles de marque les plus efficaces et les plus fiables, équipés de tous les dispositifs et accessoires nécessaires.

La composition de ces produits peut inclure:

  • Nourrir et inverser les peignes. En règle générale, en laiton ou en acier inoxydable de haute qualité;
  • Pompe de circulation;
  • Débitmètres sur le distributeur donneur;
  • Têtes thermostatiques sur le noeud collecteur;
  • Valve ou robinet d’air Mayevsky pour évacuer l’air du système;
  • Grue pour la vidange du liquide de refroidissement;
  • Manomètre pour le contrôle de la pression;
  • Supports ou autre matériel de montage;
  • Coudes pour connecter les tuyaux de câblage.

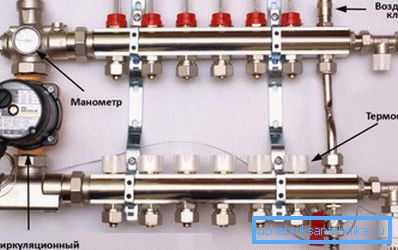

La photo montre un collecteur d'entreprise pour le chauffage par radiateur.

Faites attention! Les modèles de marque sont assemblés et équipés de toutes les caractéristiques de l'équipement et de la conception du peigne. En règle générale, les détails d'un tel système sont conçus les uns pour les autres et fonctionnent plus efficacement dans cette configuration mutuelle.

Le coût des assemblages de haute qualité d'entreprises de premier plan peut atteindre 20 000 à 30 000 roubles. Si cela vous coûte trop cher, vous pouvez utiliser des appareils plus simples et moins chers.

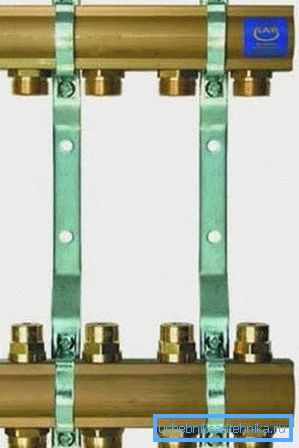

Un type de distributeur moins cher.

Une variante moins complexe est le tube en laiton de pouce avec des connexions de fil d'un demi-pouce. La partie alimentation est équipée uniquement de prises et le peigne arrière comporte des fentes pour l’installation de thermostats ou de débitmètres. La sélection et l'installation des vannes devront être effectuées indépendamment.

Cependant, ce n’est pas l’option la plus simple, il existe aussi des produits chinois:

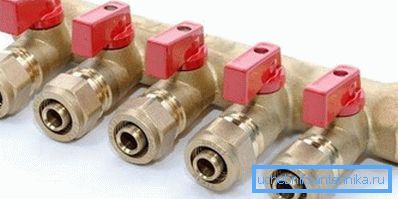

Modèle de casting avec des grues.

Même moins cher coûtera un modèle coulé avec des vannes de régulation fabriquées en Chine. La détérioration des joints et les fuites dans la zone de la vanne peuvent poser des problèmes. Le remplacement des joints est souvent difficile, voire impossible, en raison de la conception moulée des produits.

Vous pouvez également trouver des modèles en plastique de vannes. Ils se distinguent par leur faible coût, leur qualité et leur coût, mais leur fiabilité est discutable. Comme il n’existe pas encore de statistiques fiables ni d’expérience opérationnelle, il est temps de parler de durabilité.

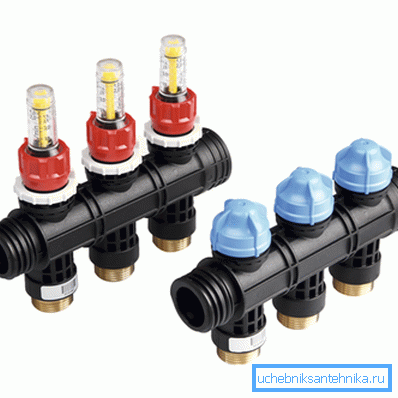

Produits en plastique pour la distribution du chauffage par collecteur.

Enfin, vous pouvez assembler un ensemble de distribution en polypropylène en tapotant des tés dans un tuyau renforcé de pouce. C’est le moyen le moins coûteux et le plus simple, mais sa fiabilité tend vers des valeurs négatives, ce qui permet de faire appel à une telle solution temporaire.

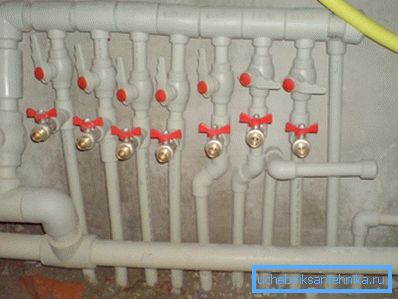

Distributeur de polypropylène - l'option la moins chère et peu fiable.

Faites attention! Dans le cas d'un budget limité, vous ne devriez pas économiser en chauffage, il est préférable de réduire le coût des finitions ou des plaisirs intérieurs, car un accident avec des fuites d'eau bouillante coûtera beaucoup plus cher et la décoration en souffrira en premier.

L'assemblée

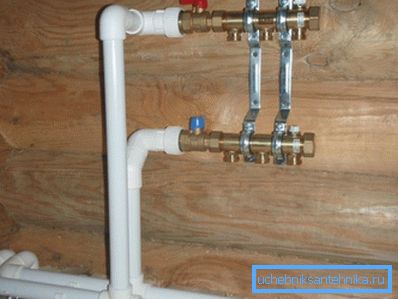

Considérons l'ordre des travaux d'installation.

L'installation du collecteur de chauffage commence par l'installation de matrices sur le support. Dévissez ensuite les bouchons et installez le purgeur d’air et le robinet de vidange.

Ensuite, ils retirent les capuchons des prises et montent les débitmètres pour le débit et placent les thermostats sur le retour. Si la pompe n’est pas installée initialement, elle l’est.

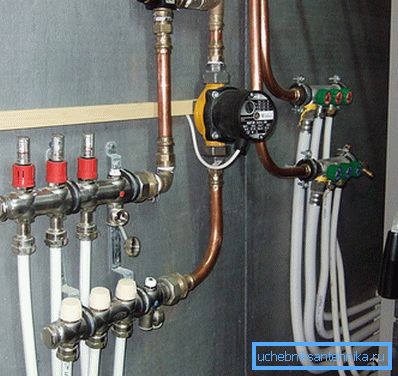

La pompe est généralement placée sur la ligne de retour.

Ensuite, le support est monté au mur ou dans une armoire de distribution. Une fois le kit assemblé et installé, connectez les tuyaux de radiateur ou les contours d’un sol chaud. À la fin, les tuyaux principaux sont connectés et le système est serti à l’aide d’une pompe spéciale.

Réduire la température de l'eau dans un sol chaud en utilisant un mélangeur.

Faites attention! Cette instruction n'est pas définitive et peut varier en fonction de l'équipement utilisé et de la configuration du système.

Conclusion

Le chauffage par collecteur est le système le plus progressif de chauffage de l’eau dans les locaux. Pour sa mise en œuvre, divers modèles de distributeurs sont utilisés, les plus efficaces étant des produits européens de marque avec un jeu complet. La vidéo vous aidera à mieux comprendre ce sujet.
