Collecteur de distribution pour le chauffage domestique

Le chauffage indépendant indépendant d'une maison privée est une chose utile, mais seulement s'il est bien régulé. Il arrive parfois qu'ils prennent une chaudière de haute qualité et que le câblage soit correctement soudé et que la maison ne soit pas suffisamment chauffée.

La cause de ce malentendu gênant est souvent le manque d’un collecteur de distribution que vous pouvez acheter ou faire vous-même, mais il est impossible de distribuer rationnellement le chauffage dans des cottages de moyenne ou grande taille.

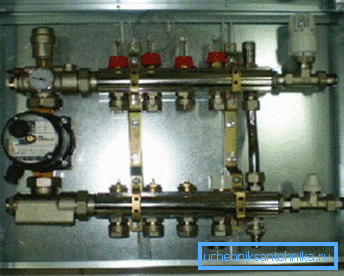

Photo d'un distributeur local avec une pompe de circulation.

Pourquoi installer un collecteur

Ayant une formation technique élémentaire, il est facile de comparer des choses simples. Le diamètre de la buse sortant de la chaudière est souvent beaucoup plus petit que la somme des diamètres des tuyaux s'étendant jusqu'à chaque point. Certains tentent de compenser cela en installant une pompe de circulation puissante, mais tout système a son maximum et si vous l'ignorez, le système tombera en panne ou la consommation de carburant augmentera considérablement.

Pour être plus clair, regardons un exemple. La sortie de la majorité des chaudières murales à gaz domestiques est?

Supposons qu'il alimente 3 points:

  1. système de radiateur mural;
  2. chaudière à chauffage indirect;
  3. contour sol chaud.

Le tuyau d’alimentation pour chaque point a une section transversale de 1 pouce. De toute évidence, le tuyau dans? ne sera pas en mesure de fournir complètement des tuyaux de 3 pouces, il n’ya tout simplement pas assez de liquide de refroidissement.

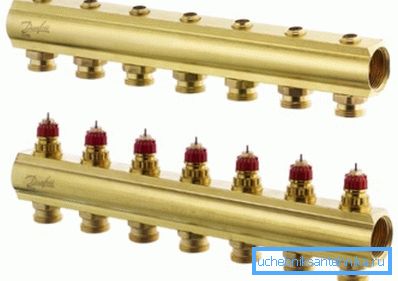

Collecteur en laiton d'usine.

Dans certains cas, le câblage du radiateur fonctionne normalement, mais uniquement jusqu'au moment où le sol chaud est allumé. Après cela, les radiateurs sont légèrement chauds et le sol ne chauffe pas. Une chaudière plus puissante n'est pas une option, il suffit dans la plupart des cas d'installer un collecteur de distribution du système de chauffage.

Dispositif et principe de fonctionnement

Vous avez peut-être déjà remarqué que le prix des distributeurs peut fortement fluctuer. Cela dépend de nombreux facteurs, mais le principe de fonctionnement et l’appareil général de l’appareil sont les mêmes dans tous les modèles.

Comment fonctionne le collecteur de chauffage

En fait, le distributeur est un réservoir intermédiaire dans lequel le liquide de refroidissement est collecté avant d'être rejeté dans le système. Si vous l'expliquez sur vos doigts, imaginez un tonneau dans lequel sont percés plusieurs trous et un robinet est installé sur chaque trou. Vous pouvez maintenant régler le débit de fluide des robinets.

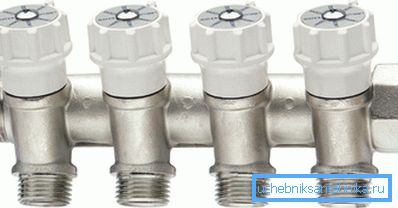

Valves de réglage de la pression.

Bien sûr, nous avons dit exagéré, en réalité, l'unité de peigne de distribution est beaucoup plus complexe. Pour que le système fonctionne clairement, une capacité maternelle avec des entrées intégrées ne suffit pas.

Des vannes de réglage, des vannes d'arrêt pour la purge d'air, des thermomètres pour le contrôle du liquide de refroidissement et des manomètres sont également installés ici. Dans les systèmes graves, en plus de la pompe de circulation générale, une pompe distincte peut être installée sur chaque branche.

De plus, un collecteur à part entière comprend au moins 2 réservoirs. Un peigne est responsable de l'écoulement du liquide de refroidissement, l'autre a pour fonction de contrôler le retour. En conséquence, il est possible d'ajuster le débit du liquide de refroidissement pour chaque branche, plus, si nécessaire, la branche peut être complètement désactivée.

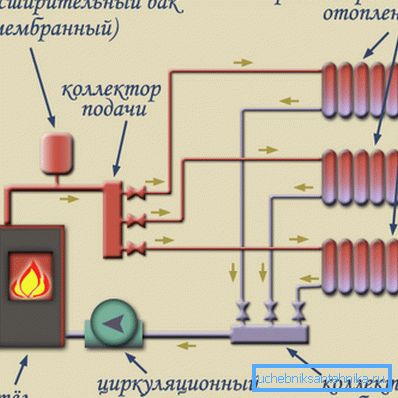

Le schéma général de l'installation des vannes.

Deux types de vannes

Les distributeurs modernes sont classiquement divisés en 2 types principaux, ils diffèrent principalement par leur objectif et leur taille.

La première catégorie d'unités est conçue pour l'installation de systèmes de chauffage puissants dans des bâtiments assez grands. Un tel collecteur de distribution du système de chauffage est installé dans la chaufferie et comporte 2 peignes de volume, dont la section transversale peut commencer à 100 mm et plus.

Equipement dans la chaufferie.

Une pompe de circulation supplémentaire pour le système de chauffage est installée sur chaque buse du peigne d'alimentation, en plus de la vanne d'arrêt. En règle générale, le tuyau de retour est complété uniquement par des vannes d'arrêt. Une caractéristique de ces systèmes est la présence de ce qu’on appelle les flèches hydrauliques.

Hydroarrow permet plus facilement, sans gouttes soudaines, de répartir le liquide de refroidissement entre les différents circuits de chauffage. C'est simple, c'est un tuyau de grand diamètre avec plusieurs dérivations. Le manuel d'installation ne pose pas non plus de problèmes, en fait, un court-circuit est disposé entre les peignes d'alimentation et de retour.

Le second type est un système local conçu pour chauffer un petit espace, une pièce individuelle ou un bloc. Fondamentalement, le circuit de l'équipement n'est pas différent. De même que dans le premier cas, 2 peignes, alimentation et retour sont installés.

Mais si les distributeurs de la chaufferie sont conçus pour remplacer complètement le liquide froid par un liquide chaud, les appareils locaux ne font que mélanger de l'eau chaude et de l'eau froide et l'introduire dans le système.

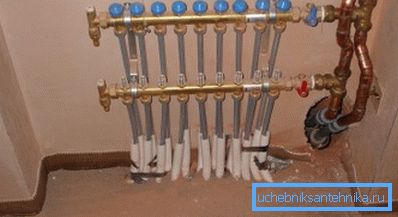

Distributeur local pour le chauffage par le sol.

La fonction des flèches hydrauliques ici est souvent assurée par une pompe de circulation supplémentaire. Qui, en raison de la différence de température, au travail capte l’eau chaude et, en la mélangeant avec de l’eau froide, la lance dans le système. À première vue, l’ensemble de la structure peut sembler inutilement compliqué, mais c’est cette conception qui permet une répartition optimale de la chaleur dans la maison.

Important: La conception ci-dessus est conçue pour les grands systèmes. Pour un petit chalet, ces difficultés sont inutiles, il n’existe qu’un système local pour 3 à 5 agences.

Hydroarm avec manomètre.

Astuces à monter soi-même

Collecteur de distribution chauffant leurs propres mains pour recueillir facilement Comme vous l'avez déjà compris, la conception elle-même est assez simple et directe.

Toute la question est de savoir combien de fonctions supplémentaires vous souhaitez intégrer à votre système.

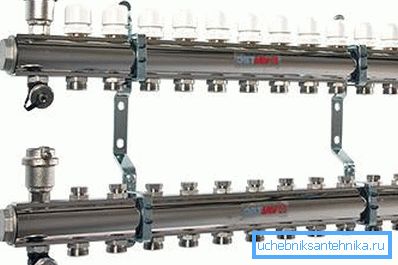

Peignes en acier.
  • Si nous parlons du distributeur destiné à être installé dans la chaufferie, ces structures devraient alors être conçues pour une température et une pression suffisamment élevées et constantes.. Résister à de tels tests ne peut que le métal. Par conséquent, pour la conception de tels systèmes, il faudra un soudage électrique et une capacité de cuisson naturelle.
  • La configuration du tube mère lui-même, sur laquelle les sorties vers le système seront basées, importe peu. Mais par expérience, nous pouvons recommander l’utilisation de tuyaux de section carrée ou rectangulaire. Vous pouvez également utiliser des ronds, mais ils sont plus difficiles à marquer et à cuisiner.
  • Le système local n’est pas soumis à de telles exigences, il peut donc être assemblé à partir de matériaux plus abordables.. Pour le moment, les tuyaux et les raccords en polypropylène conviennent mieux à l'auto-assemblage dans des conditions artisanales. Un fer à souder peut être loué, des ciseaux peuvent être achetés et les instructions d'installation sont disponibles pour tout le monde.

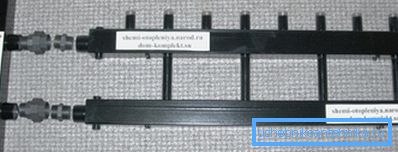

L'unité faite de tuyaux carrés.
  • Il devrait commencer par la fabrication de flèches hydrauliques. Comme mentionné précédemment, un tube ordinaire convient, dont le diamètre est supérieur à 3 fois le diamètre du tube de travail, bouché des deux côtés. L'aiguille hydraulique comporte 5 points, le premier en haut pour la purge de l'air, les deux suivants pour le raccordement de la chaudière. La paire restante sert à connecter les matrices.
  • Les peignes distributifs de sortie et de retour sont absolument identiques.. La seule différence peut être dans l'emplacement des buses. Si dans les deux peignes les tuyaux montent ou descendent, il est préférable de les disposer en damier. En termes simples, les broches du peigne supérieur doivent être déplacées de la moitié de la portée par rapport à la structure inférieure. Il sera donc plus pratique de connecter les tuyaux.

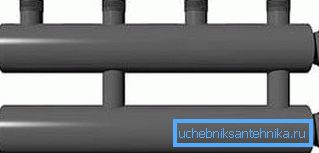

Le distributeur de tuyaux ronds.

Astuce: si vous avez un bon ensemble d’outils, une grande envie et des mains en or, souder le collecteur de chauffage avec vos propres mains n’est pas difficile. Mais il est souvent beaucoup plus rentable et plus rapide d’acheter séparément tous les détails de la construction et de les assembler sur place, ce qui coûtera beaucoup moins cher que de l’assembler comme un assemblage.

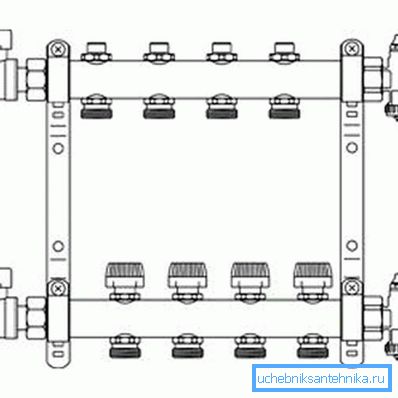

Schéma de montage des peignes.

Sur la vidéo, vous trouverez des informations plus complètes sur le thème des collecteurs de chaleur.

Conclusion

Avant d'acheter ou de concevoir l'appareil de vos propres mains, vous devez calculer les caractéristiques du système pour votre pièce spécifique. Le collecteur, constitué avec une réserve, ne fera pas de mal, mais si vous faites une erreur dans une direction plus petite, alors tout le travail sera fait en vain. Par conséquent, si vous êtes vous-même loin de l’ingénierie thermique, il est préférable de commander le calcul à un professionnel, le prix de tels services n’est pas élevé, mais l’erreur peut coûter plus cher.

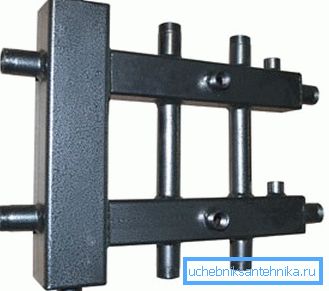

Collecteur avec aiguille hydraulique intégrée.
