Collecteur en polypropylène avec grues - caractéristiques de

Lors du raccordement en parallèle de plusieurs appareils de chauffage ou de la disposition du système de chauffage "sol chaud", veillez à utiliser des capteurs. Ces appareils peuvent être achetés dans un magasin de plomberie ou fabriqués par vos soins. Dans cet article, nous verrons comment assembler un collecteur de plomberie avec des vannes d'arrêt en matériau durable et abordable comme le polypropylène.

Informations générales

À ce jour, les collecteurs, communément appelés peignes, sont utilisés pour le raccordement cumulatif de plusieurs appareils de chauffage et sanitaires. Extérieurement, cet appareil est une pièce cylindrique avec une entrée et plusieurs robinets. Chaque robinet est fourni avec des vannes d'arrêt.

Le principe de fonctionnement de cet appareil est le suivant: de l'eau ou un autre liquide est fourni à l'entrée sous pression. En outre, il est réparti entre les robinets, ce qui permet de raccorder plusieurs appareils de plomberie en parallèle ou, par exemple, plusieurs contours d’un système de chauffage par le sol.

La connexion du collecteur permet une pression d'eau uniforme dans tous les appareils de plomberie lorsqu'ils sont allumés simultanément. En cas d'utilisation de peignes dans les systèmes de chauffage, un chauffage uniforme de tous les appareils de chauffage (radiateurs ou contours d'un sol chaud) est assuré.

Il est assez simple d'assembler un peigne en polypropylène avec vos propres mains et vous avez uniquement besoin d'un ensemble de tés et de vannes à bille.

Dans ce cas, l'appareil aura plusieurs avantages, tels que:

• Résistance à la corrosion.
• L'étanchéité, car les raccords sont soudés solidement les uns aux autres.
• Durabilité - sur les parois en polypropylène des raccords, il ne se forme pratiquement pas de tartre.
• Bon marché, en raison du fait que le prix des tuyaux et raccords en polypropylène n'est pas élevé.
• Fiabilité, le polypropylène étant un matériau assez résistant.
• La capacité d'effectuer exactement autant de tapotements que nécessaire.
• La possibilité d'utiliser le produit pour le système d'alimentation en eau et pour le chauffage.

Pour ces raisons, de nombreux experts préfèrent les capteurs métalliques du dispositif, assemblés indépendamment des pièces en polypropylène.

Collecteur de fabrication

Matériaux

Ainsi, pour assembler indépendamment un collecteur en polypropylène avec des vannes d'arrêt, les matériaux suivants sont nécessaires:

Faites attention! Les robinets à tournant sphérique ne peuvent être utilisés que pour ouvrir et fermer un flux. S'il est nécessaire de régler son intensité, un type de vanne différent devrait être utilisé.

Les diamètres des tuyaux et des raccords peuvent avoir d'autres paramètres. L'essentiel est qu'ils correspondent au diamètre du pipeline.

L'assemblée

Les instructions pour assembler le peigne sont assez simples, l’essentiel est de respecter la séquence suivante:

• Tout d'abord tees interconnecter. Chaque tee sert de robinet.
• Ensuite, une fiche est installée sur un côté de l'appareil et un angle approprié de l'autre. à 90 degrés (si l'approvisionnement en eau sera au fond).
• Une fois le collecteur sans grues assemblé, il vous suffit d'installer une vanne d'arrêt pour chaque sortie.. Pour ce faire, un petit morceau de tube est soudé à chaque té, auquel un robinet à tournant sphérique en polypropylène est soudé.

Pour connecter toutes les pièces ensemble, vous aurez besoin d'une machine à souder spéciale (fer à souder).

Ce qui suit est la séquence de raccordements à l’aide de cet appareil:

• La première étape consiste à chauffer le fer à souder à la température de fonctionnement. La disponibilité de l'instrument sera signalée par une LED verte.
• Étant donné que les raccords sont interconnectés par des segments de tuyau pendant le chauffage de la machine à souder, il est nécessaire de nettoyer la section du tuyau qui sera soudée au raccord. Ceci est fait à l'aide d'un outil spécial qui est mis sur la pointe du tuyau et tourne.

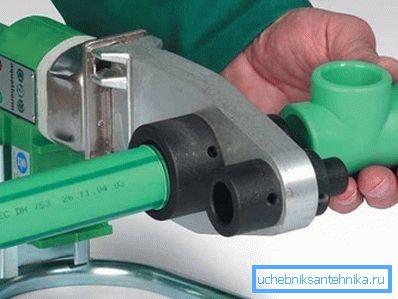

• Une fois que le fer à souder a atteint la température de travail, insérez le raccord et le tuyau dans les buses de l'outil et attendez que la surface en plastique fonde. Complet avec un fer à souder, il y a un tableau qui indique le temps de fusion pour les pièces de différents diamètres.
• Après l'expiration du délai indiqué dans le tableau, il est nécessaire de retirer les pièces à assembler des buses et de les assembler. Dans cette position, ils doivent tenir jusqu'à la solidification, en essayant de ne pas bouger ou se tourner.
• Après cela, le tube raccordé au raccord doit être coupé en laissant l'embout, pour pouvoir y souder un autre raccord.

Astuce! Pour «avoir un coup de main», vous devriez vous entraîner sur des bouts de tuyaux et de raccords, car une pièce mal soudée peut ruiner tout le collecteur.

Selon ce principe, tous les détails sont interconnectés. Si le collecteur avec vannes à bille doit être utilisé pour le système de chauffage, vous devez alors effectuer un autre dispositif de ce type pour le retour.

Conclusion

Dans de nombreux cas, le collecteur est un élément nécessaire de la mise en page. Comme nous l'avons découvert, fabriquer cet appareil en polypropylène est à la portée de tout artisan amateur qui sait manipuler un fer à souder pour tuyaux en plastique. Dans le même temps, la qualité et les caractéristiques du produit ne seront pas inférieures aux peignes de marque.

Dans la vidéo de cet article, vous pouvez apprendre des informations supplémentaires sur ce sujet.
