Collier de serrage: types, options, détails de montage

A quoi servent les colliers? De quoi sont-ils faits? À quoi un collier de serrage en métal ou en plastique peut-il ressembler? Comment utiliser ces produits? Essayons de répondre à ces questions.

But d'utilisation

Il n'y en a pas beaucoup:

1. Installation du pipeline sur le mur, la cloison légère, le plafond ou les structures de support de tout type. En règle générale, nous parlons de conduites de gaz, d’eau et d’égout de section transversale circulaire.

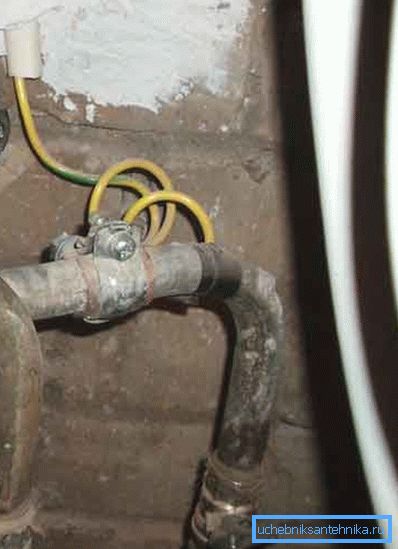

2. Mise à la terre électrique de bain en fonte ou en acier. Dans ce cas, la pince de mise à la terre pour les tuyaux est une simple boucle de galvanisation mince; il est serti sur un tuyau d’eau froide et relié à la salle de bain par une mince barre d’acier ou un fil de cuivre.

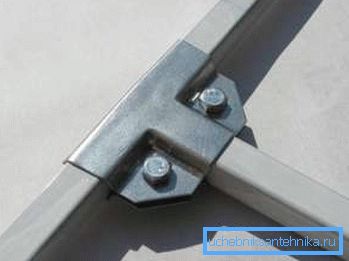

1. Les pinces pour tubes profilés sont utilisées pour les connecter lors de l'assemblage de divers racks, racks et autres structures métalliques. Ce type de connexion à charges mécaniques modérées remplace parfaitement le soudage.
2. Les colliers de réparation servent à colmater les fuites des conduites d’eau.. Cependant, dans la plupart des cas, le collier de réparation peut être utilisé comme raccord: l'essentiel est que sa longueur soit supérieure au diamètre du tuyau.

Important: avec un diamètre supérieur à 350 mm, la bride doit dépasser de plus de 150 mm la section des tuyaux à assembler.

1. Enfin, les produits de sertissage (serrage) sont conçus pour sertir les flexibles à des fins diverses sur les raccords. En règle générale, la pince de ce type est une bande perforée avec une vis.

Matériaux applicables et conceptions

Nous examinons ci-dessous la composition et la nature de ces produits.

Montage

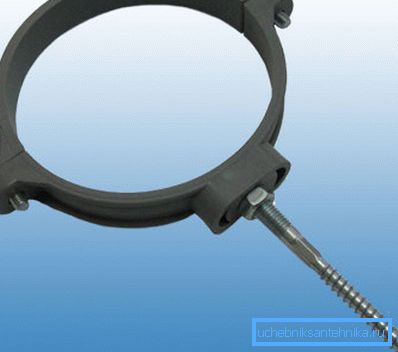

Le principal matériau utilisé dans la fabrication de fixations pour eaux usées - le polychlorure de vinyle non plastifié. L'acier galvanisé ou chromé peut être utilisé comme matériau auxiliaire. En vente, vous pouvez trouver deux modèles d'attaches.

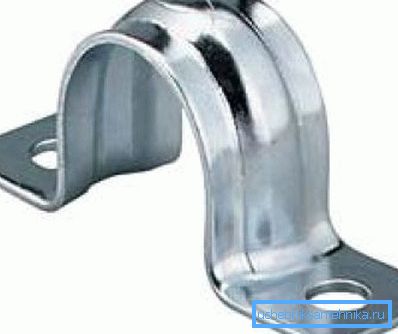

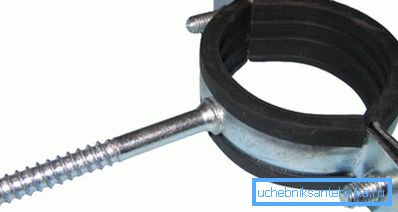

Pour les conduites d’eau et de gaz de divers types, des fixations conçues d’une manière légèrement différente sont utilisées.

Pour proftruby

Ce type de produit est tout à fait le même: ils sont tous détachables, conçus pour être boulonnés ensemble. Matériau - acier inoxydable ou galvanisé.

Les différences intraspécifiques concernent principalement le nombre de tuyaux, la section et l'angle d'inclinaison de la fixation.

Réparation

L'objectif principal de leur application est de neutraliser le flux avant ou au lieu d'effectuer des travaux de soudage. Étant donné que la taille de la fistule dans les anciennes conduites d’eau est assez importante, la longueur du produit doit permettre d’isoler hermétiquement une partie assez importante de la conduite d’eau.

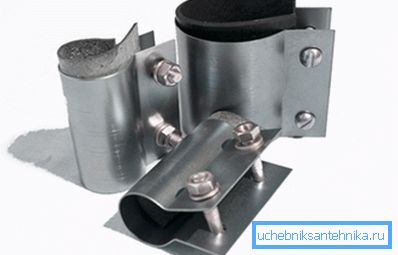

De par leur conception, les pinces de réparation peuvent être divisées en parties détachables, composées de deux moitiés de raccordement, et en forme de C.

Matériaux utilisés pour la fabrication de:

• Acier noir Parallèlement à l'utilisation de produits manufacturés, les métallurgistes s'entraînent à fabriquer des colliers de serrage avec leurs propres mains. Les instructions sont ridiculement simples: il suffit de marteler une bande d'acier de 3 mm d'épaisseur sur un gabarit constitué d'un tuyau de taille appropriée et de percer une ou deux paires de trous.
• Acier galvanisé Il se compare avantageusement au fait qu'il n'a pas peur de la rouille au contact de l'eau.
• Acier inoxydable. Son prix est beaucoup plus élevé que celui du galvanisé, mais ce matériau ne sera pas recouvert de rouille, même si la couche protectrice externe est perturbée.

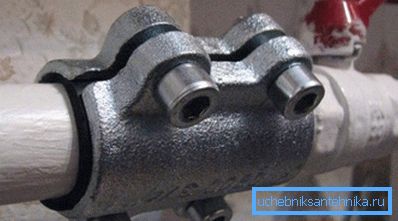

• Fonte de fer Il est assez fragile, les produits correspondants sont donc assez massifs.

Le caoutchouc dense est couramment utilisé pour sceller les tuyaux.

Cependant: sur les conduites à haute température (en particulier la fourniture de chauffage à l'entrée du bâtiment et les lignes de vapeur industrielles), du paronite (caoutchouc dur résistant à la chaleur) et du silicone résistant à la chaleur sont utilisés.

À sertir

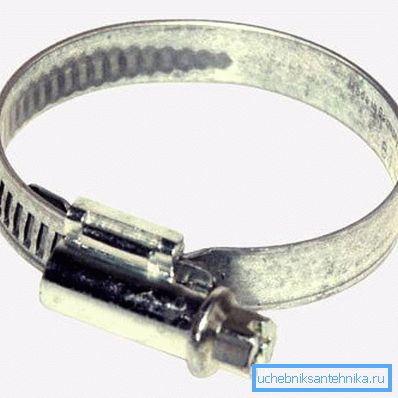

Le matériau utilisé est galvanisé ou en aluminium. En raison de l'engagement entre le filetage de la vis et la perforation de la bande, la pince est serrée à mesure que la vis tourne.

Conseils utiles

Il semblerait que l’application de ces adaptations simples et constructives devrait être facile.

Mais ici il y a des subtilités:

• Les suspensions ou colliers de fixation pour tuyaux d’égout en polychlorure de vinyle ou en polypropylène sont montés par incréments ne dépassant pas dix diamètres de tuyau. C'est-à-dire que le diamètre d'un pas de 50 mm correspond à un demi-mètre, à 110 mm - 1,1 mètre, etc. Si vous augmentez la marche, les eaux usées pendant un ou deux ans vont inévitablement s'affaisser. Les zones obtenues avec des contre-clones deviendront un lieu de blocages constants: elles accumuleront de la graisse, du sable et d’autres suspensions.
• Le système d'égout en fonte est monté sur chaque sonnerie et / ou par incréments d'au plus 1,5 mètre.
• La pente lors de l'installation des eaux usées ne doit pas simplement être constante: elle est à nouveau liée au diamètre.

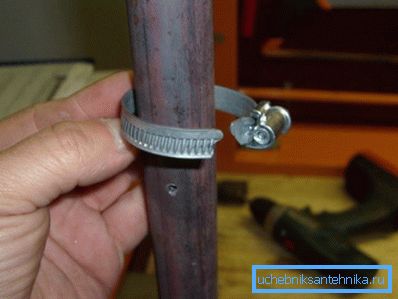

• À l'aide d'une pince à sertir et de joints pour une grue, il est facile d'éliminer une fistule ponctuelle dans le système d'alimentation en eau. Le joint est tout simplement attiré par le point exempt de rouille. En l'absence de pince, le joint peut être attiré par un fil de cuivre épais ou recuit.

• Les fuites de la cloche du tuyau d'égout sur une section horizontale ou derrière les toilettes peuvent être éliminées en l'enveloppant hermétiquement avec une bande de caoutchouc achetée dans une pharmacie ou coupée le long d'une chambre pour bicyclettes. Le caoutchouc est superposé avec des bobines se déplaçant de la moitié de leur largeur; le dernier tour est fixé par fil.

Conclusion

Bien entendu, il est impossible d’énumérer toutes les solutions offertes par le marché moderne dans un petit format. Comme d'habitude, le lecteur pourra étudier certaines informations supplémentaires en visionnant la vidéo présentée dans cet article. Des succès!
