Coloration des pipelines: différences, objectif, normes

Ingénierie moderne, communications industrielles, urbaines et autres, leurs réseaux et systèmes sont conçus pour transporter diverses substances dangereuses pour l'homme et l'environnement. C'est pourquoi, même à l'époque soviétique, un document spécial sur la couleur des pipelines, GOST 14202 69, régissait de manière stricte les marques de couleur et autres signes devant informer le personnel du contenu de la conduite avec lequel travailler.

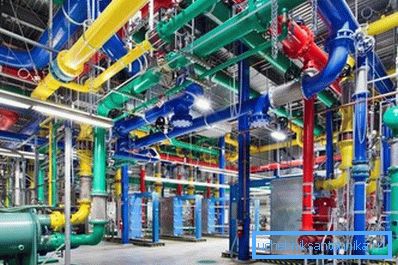

Sécurité de la communication

But

Il convient de noter d'emblée que cette exigence n'est en aucun cas une recommandation. De plus, le non-respect ou le non-respect des exigences de SNiP est proprement puni par la loi.

Ce n'est pas parce que quelqu'un a voulu peindre ce monde avec de nouvelles peintures fraîches, mais parce qu'en cas d'accident, de maintenance, ainsi que d'autres contacts et manipulations avec les objets énumérés, les services de secours, EMERCOM et les autres services spéciaux doivent absolument savoir. quelles substances ils doivent traiter et quelles mesures devraient être utilisées pour contenir et éliminer le danger.

Il convient également de rappeler que les canalisations transportent loin de l’eau du robinet, des substrats chauffants et des eaux usées.

La production moderne et l'industrie chimique ont longtemps été manipulées avec des substances telles que:

• Gaz combustibles et explosifs d'origine différente;
• Liquides inflammables et explosifs d’origine différente;
• Gaz et liquides toxiques;
• Vapeur surchauffée;
• Vapeur saturée;
• Substances à haute pression;
• Gaz et liquides non combustibles;
• Acides, y compris fumés et concentrés;
• Alcalis de composition différente;
• Composés organiques dangereux;
• Vide d'air;
• Toute substance sous haute pression;
• Autres substances dangereuses ou particulièrement importantes.

Faites attention! Outre le danger immédiat imposé par la composition chimique de la substance transportée, la température (à la fois élevée et basse), ainsi que la pression et le volume jouent un rôle important.

Il va sans dire qu'une situation d'urgence survient en cas d'accident de la canalisation principale et de fuite, d'incendie ou de toute autre activité dangereuse de la substance transportée. Les services d'urgence, les services de secours, les équipes d'évacuation et les autres participants à l'intervention d'urgence doivent être pleinement informés de la nature et de la composition de la source de danger.

Les conséquences d’une catastrophe peuvent concerner non seulement les échelles locales, locales, de district, régionales et même nationales et mondiales. Cette circonstance porte le sujet à l’examen à un niveau complètement différent, et ici les questions ne sont pas décidées par le conseil de famille - qu’il s’agisse de mettre la peinture moins cher de ses propres mains ou d’appeler un peintre.

Il s'agit d'un problème national, l'un des plus contrôlés et responsables au niveau des ministères et des départements de différents pays et de leurs syndicats.

Faites attention! Le prix du non-respect, de l'ignorance, du sabotage ou du non-respect des exigences en matière d'étiquetage est la vie de nombreuses personnes, l'intégrité de l'infrastructure, l'efficacité de l'industrie et les entreprises vitales des villes, des hôpitaux, des objets importants, consiste à préserver et à protéger des objets naturels, y compris des objets uniques.

Groupes de substances et couleurs correspondantes

Selon GOST 14202 69, il a été décidé de diviser toutes les substances transportées en dix groupes élargis, qui sont unis par l'une ou l'autre des qualités communes.

Ainsi, toutes les substances de la première approximation sont réparties dans les groupes suivants:

1. De l'eau (technique, potable, déchets);
2. Vapeur d'eau;
3. L'air;
4. Gaz combustibles, y compris liquéfié;
5. Gaz non combustibles, y compris liquéfié;
6. Divers acides, y compris fumant;
7. Alcalis;
8. Liquides inflammables;
9. Liquides non inflammables;
10. Autres substances.

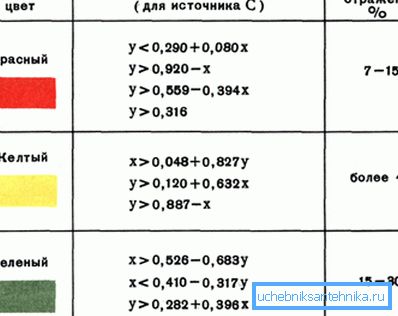

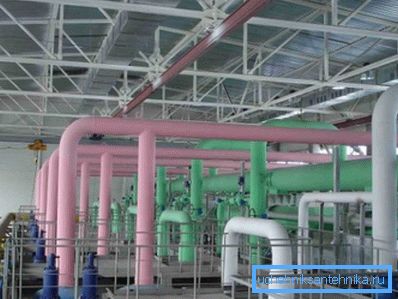

Certaines couleurs correspondent à ces groupes élargis de substances, qui indiquent la présence dans le bateau de l'une ou l'autre des substances chimiques:

Numéro de groupe	Substance transportée	Nom de couleur
1	De l'eau	vert
2	Vapeur	le rouge
3	L'air	bleu

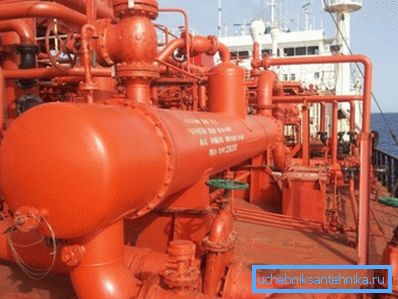

4,5	Gaz combustibles et non combustibles	jaune
6	Des acides	orange
7	Alcalis	violet

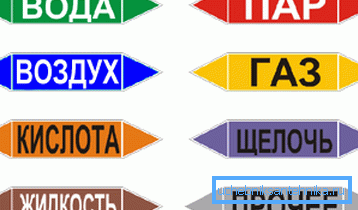

8.9	Liquides combustibles et non inflammables	marron
0	Autres substances	gris

Faites attention! Outre les couleurs et objets énumérés, les systèmes et installations de lutte contre l'incendie doivent être peints en rouge de signalisation, quel que soit leur contenu.

Méthodes de revêtement de peinture

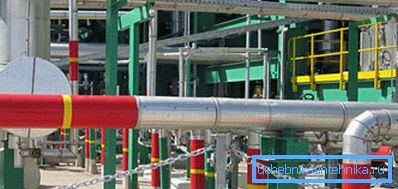

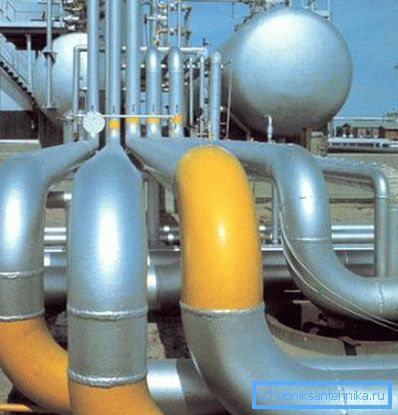

La couleur d'identification est appliquée dans une couche continue sur toute la surface ou dans des sections séparées.

La méthode d'application de la peinture est choisie en fonction d'un certain nombre de considérations:

• L'emplacement de l'objet;
• Diamètre du tuyau;
• Longueur du tronc;
• Le nombre de lignes communes;
• Exigences des règles de sécurité industrielle et de sécurité des personnes dans l'industrie;
• Exigences d'hygiène industrielle;
• Les conditions de visibilité et de transparence de l'environnement aérien de l'installation;
• Les conditions d'éclairage de l'objet lui-même;
• La commodité du personnel;
• Solution architecturale générale ou ensemble de la région.

Si la concentration de couleurs vives pour une raison ou une autre est inacceptable, ainsi que dans les ateliers avec un grand nombre et une longue durée de communication, le marquage est effectué par sections.

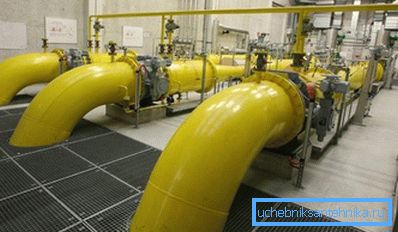

Si le nombre de communications est faible et que leur longueur est faible, de plus, si les conditions de travail dans les ateliers ne sont pas dégradées, la coloration est continue.

Les objets extérieurs sont recouverts d'une couche continue ne prenant en compte que l'impact sur le revêtement du rayonnement solaire et d'autres facteurs météorologiques.

Si le revêtement est appliqué à l'intérieur d'ateliers et de zones de production, dans ce cas, le reste de la surface du tuyau est généralement peint dans la couleur des murs de la pièce. Dans le même temps, il est strictement interdit d'utiliser d'autres teintes de marquage pour combler les lacunes.

Faites attention! Dans le cas de la pose de routes dans des canaux sans passage ou de manière libre de canaux, un marquage est appliqué dans les zones des chambres d'inspection et des puits.

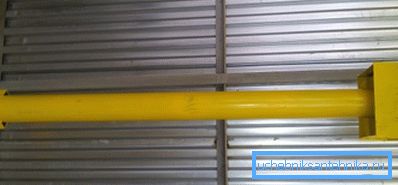

Une autre règle importante est que les tracés d'identification sont appliqués en fonction des caractéristiques locales (météo, climat, activité solaire, visibilité). En même temps, ils se situent dans les lieux les plus importants et les plus importants - connexions, branches, sites de sélection et d’instrumentation, points de passage des principales routes par des murs et autres obstacles, sols, cloisons, ainsi qu’aux entrées et sorties des installations de production.

Faites attention! La fréquence d'application à l'intérieur des objets et sur le territoire des installations extérieures est d'au moins 10 mètres, sur les lignes principales ouvertes et les pipelines - de 30 à 60 mètres, en fonction des conditions du terrain.

La largeur des sections dépend directement du diamètre du pipeline. Pour les objets dont le diamètre est inférieur à 300 mm - 1200 mm au minimum (quatre diamètres), pour les objets dont le diamètre est supérieur à 300 mm - 600 mm au minimum (deux diamètres).

Si les dimensions des autoroutes sont vraiment grandes, est-il possible d'appliquer le sol au moins? circonférence du tuyau en ce qui concerne l'isolation.

Faites attention! Les règles d’application et les dimensions énumérées doivent nécessairement correspondre aux diamètres des canalisations principales et des conduites.

Objets dangereux

Ici, GOST ne laisse que trois couleurs primaires:

1. rouge - explosif et inflammable, inflammable;

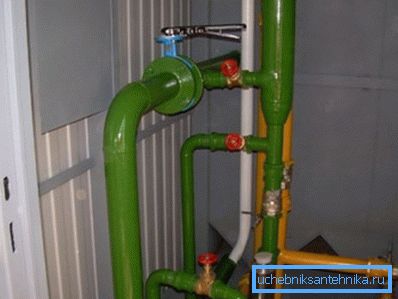

2. vert - neutre;
3. jaune - toxicité, toxicité, vide profond, asphyxie, radioactivité, possibilité de causer des brûlures chimiques ou juste une pression dangereusement élevée.

Pour les tuyaux contenant des substances présentant plusieurs facteurs de risque, plusieurs anneaux peuvent être appliqués, c'est-à-dire qu'il peut s'agir d'un anneau rouge et d'un anneau jaune simultanément.

Faites attention! Les conduites avec un vide poussé, à l'exception des tuyaux de peinture et des anneaux, doivent être étiquetées "Vide".

De plus, le nom chimique abrégé de la substance est inscrit sur les anneaux eux-mêmes et indique la direction de son mouvement. Dans des situations normales et d'urgence, cela est extrêmement important et affecte divers facteurs pouvant affecter la vie des personnes.

Pour les objets particulièrement dangereux, entre autres, on utilise des panneaux d'avertissement de divers contenus, dont la couleur, la forme et le contenu sont également strictement réglementés et installés. La plaque doit avoir une forme triangulaire, un fond jaune et des graphiques en noir.

Ces signes ou signes désignent généralement les substances suivantes:

• Poisons forts;
• Composés explosifs;
• Substances radioactives;
• Autres composés particulièrement dangereux et leurs mélanges, particulièrement nocifs lors de la pulvérisation.

Si l'indication ne contient pas de détails, un point d'exclamation est simplement laissé sur le fond jaune.

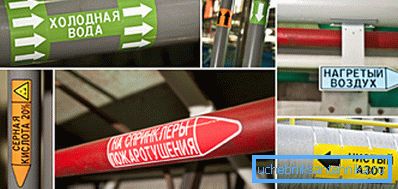

Utilisez également des plaques d'identification qui ne changent pas de couleur en cas de fuite d'une substance. Ils contiennent généralement une indication du type de substance et indiquent la direction du mouvement du support par l'une des extrémités tranchantes;

Conclusion

Pour assurer le fonctionnement normal et la liquidation des accidents d'installations industrielles et centrales modernes, le transfert de substances par pipeline est nécessaire. Pour des raisons de sécurité, ils sont marqués selon GOST et SNiP, ce qui est clairement montré dans la vidéo de cet article.
