Comment calculer le tuyau pour un sol chaud

Aujourd'hui, le système de chauffage par le sol est devenu très populaire. Ces équipements supplémentaires vous permettent d’accroître le confort de vie et de réduire les coûts de chauffage. Il existe plusieurs types de tels systèmes, à savoir le chauffage de l'eau, les éléments chauffants électriques et les émetteurs infrarouges. Lors de l'installation de chaque espèce peut avoir leurs propres questions spécifiques. Par exemple, lors de la création d'un plancher chauffé à l'eau, il est utile de connaître à l'avance le nombre de tuyaux nécessaires à l'installation. Cet article explique comment calculer le tuyau pour un sol chaud.

Choix des matériaux

La première étape consiste à choisir le bon tuyau pour vos conditions. En vente, il existe plusieurs options pour de telles structures. À savoir des tuyaux de:

• le cuivre;
• plastiques métalliques;
• le polypropylène;
• polyéthylène réticulé.

Chaque matériau a ses propres avantages et inconvénients. Les options d'installation les plus chères sont les tuyaux en cuivre. C’est peut-être leur principal inconvénient. Sinon, les tuyaux en cuivre répondent aux exigences les plus élevées. Ils sont le plus souvent utilisés dans les systèmes de chauffage par le sol en Europe occidentale. Le cuivre a une longue durée de vie et une excellente conductivité thermique. Lors de l’achat de tels tuyaux, il convient de rappeler que l’installation nécessite beaucoup d’expérience et un équipement spécial.

Les produits métalliques sont beaucoup moins chers. De plus, ces tuyaux ont également une conductivité thermique et une résistance élevées. En raison de la présence de la couche d'aluminium, ils sont capables de supporter des charges mécaniques élevées.

Astuce! Les tuyaux en polypropylène sont rarement utilisés pour installer un système de chauffage par le sol. Bien qu'ils aient une bonne conductivité thermique et qu'ils soient peu coûteux, ils se plient mal. Par conséquent, il est très problématique de créer un système efficace pour de tels produits.

Le polyéthylène réticulé peut également souvent être trouvé lors de l’installation de chauffage par le sol. Ces tuyaux sont peu coûteux, conduisent parfaitement la chaleur et sont durables. Le seul inconvénient est la nécessité de leur fixation solide en place. Si cela n'est pas fait, le tuyau risque de se cambrer dans son état d'origine.

Nous faisons des calculs

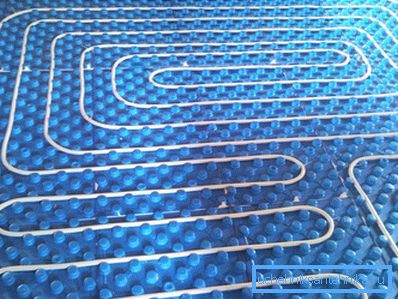

Pour calculer le nombre ou le métrage des tuyaux requis, vous devez d'abord sélectionner le schéma d'installation approprié. Les plus courants sont le "serpent" et la "spirale".

La première option peut avoir deux variétés. Dans le premier cas, le tuyau est empilé de serpent.

Astuce! "Serpent" vous permet d'économiser un peu sur les tuyaux, mais en même temps, le chauffage de la pièce sera inégal. Tout d'abord, le sol se réchauffe d'un côté et progressivement, la chaleur continue. De plus, l'eau qui passe dans les tuyaux refroidira. Cela signifie que d'une part, le sol sera toujours légèrement plus froid.

Un style plus efficace est une double hélice. Dans ce cas, les tuyaux sont posés par paire, l'un par lequel s'écoule l'eau chaude et l'autre par lequel le réfrigérant refroidi sera évacué. Cette méthode vous permet de chauffer le sol dans toute la pièce à la même température.

Astuce! Lors de la pose de tuyaux à l'aide du système «en spirale», la pièce sera chauffée de ses bords jusqu'au milieu. Cette méthode est considérée comme la plus efficace.

Quelle que soit la méthode choisie pour calculer correctement le métrage des tuyaux requis, vous devez dessiner un diagramme. Sur le papier sur une échelle future système dessiné. Les contours de la pièce et les lignes le long desquelles les tuyaux seront posés seront appliqués. Il est nécessaire de prendre en compte l'emplacement des gros meubles, il n'est pas recommandé de poser un sol chaud sous ceux-ci. Il convient également de considérer que les tuyaux doivent être posés avec un retrait d'au moins 20 cm des murs.

Pour un calcul correct, il est nécessaire de connaître un paramètre supplémentaire: il s’agit de la distance entre les tuyaux ou du pas. Ce paramètre dépendra du diamètre et de la conductivité thermique des tuyaux, ainsi que de la température du fluide caloporteur. Les deux premiers indicateurs peuvent être trouvés dans le magasin où les tuyaux seront achetés. Le deuxième indicateur dépendra de la chaudière utilisée. En outre, le choix de l'étape est déterminé par la température requise dans la pièce. Si vous avez besoin d’être beaucoup plus chaud, alors l’étape est moindre, et inversement.

En effectuant des calculs, il ne faut pas oublier que la longueur d’un circuit ne doit pas dépasser 60 à 70 mètres. Sinon, l'efficacité du système diminuera considérablement.

Astuce! Si la surface de la pièce est assez grande et que la longueur des tuyaux dépasse 70 mètres, vous devez créer des contours supplémentaires (un ou deux, selon la zone). Il vaut mieux avoir la même longueur.

Après avoir dessiné correctement le futur système (en tenant compte de la distance par rapport aux murs et du placement futur de grands meubles), il est possible de calculer avec précision le nombre de tuyaux requis. Mais cela vaut toujours la peine de prendre une marge. Dans tout travail, des lacunes et des défauts mineurs sont inévitables. Il vaut mieux faire un approvisionnement de dix pour cent que d'aller faire du shopping à la recherche d'un tuyau approprié.
