Comment connecter des tuyaux de cuivre

Malgré le développement des technologies et la popularité de l'utilisation des polymères, le métal est utilisé avec succès dans la fabrication de canalisations pour les systèmes d'alimentation en eau et de chauffage. L'acier, le laiton et le cuivre sont couramment utilisés à ces fins. Ce dernier a une résistance à la corrosion, une résistance mécanique et une résistance aux températures et pressions élevées. Par conséquent, malgré le coût élevé de ce matériau, son utilisation est pleinement justifiée.

Avant de raccorder des tuyaux en cuivre, il est nécessaire de décider si cela doit être fait avec ou sans soudure.

Connexion à souder

L'une des premières options consiste à envisager de brancher les tuyaux par soudure. Il convient de noter immédiatement qu'il existe deux méthodes pour souder des tuyaux en cuivre: il s'agit d'une méthode à basse température et à haute température. Comme il est facile de le deviner, la différence entre eux réside dans la température à laquelle la soudure se produit. À basse température, les éléments sont chauffés à 300 ° C et des soudures à bas point de fusion sont utilisées. Le soudage à haute température est utilisé pour l'installation de systèmes soumis à des charges importantes. Par exemple, dans l'industrie, l'utilisation de cette technique à des fins privées est peu pratique.

Lors du raccordement de tubes en cuivre par soudage, on utilise généralement des éléments de raccordement, appelés raccords, soudures à base d'étain et flux. Le processus de connexion des tuyaux est le suivant.

• Vous devez d’abord couper les tuyaux de la taille souhaitée. Dans ce cas, il faut faire attention et tenir compte de la taille du raccord lui-même.
• Les extrémités des tuyaux à raccorder doivent être soigneusement inspectées pour détecter la présence de divers défauts tels que des fissures, des copeaux ou des bavures. Leur présence est inacceptable car elle peut affecter l’étanchéité de la connexion. Par conséquent, en cas de détection, tous les défauts doivent être éliminés.
• Si les extrémités des tuyaux sont en ordre, vous pouvez procéder à la connexion. Il convient de noter qu'il existe plusieurs options de connexion. Par exemple, vous devez connecter plus de deux tuyaux ou tuyaux de différents diamètres. Par conséquent, les raccords doivent être sélectionnés en fonction du but recherché.
• L'extrémité du tuyau et la partie interne de l'élément de raccordement sont traitées à l'aide d'un flux - un composé spécial qui agit comme un dégraissant, préparant la surface à une connexion plus solide.
• Ensuite, l'extrémité du tuyau est insérée dans le raccord et chauffée. Le raccord est sélectionné pour que son diamètre soit supérieur de 1 à 1,5 mm au diamètre du tuyau. Les tuyaux sont chauffés avec un brûleur à gaz. L'espace entre les éléments connectés est rempli de soudure en fusion. Le marché moderne offre une variété de soudures prêtes à l'emploi, il n'y a donc aucun problème avec cela.
• Une fois que la brasure est uniformément répartie sur toute la circonférence, les pièces à assembler doivent être laissées jusqu'à ce que la brasure se solidifie complètement, formant ainsi une connexion solide.
• La dernière étape devrait être de vérifier la connexion, c’est-à-dire que l’eau doit être mise en marche. Ainsi, il n’y aura pas seulement un contrôle, mais aussi l’élimination des résidus de flux qui peuvent rester sur la surface interne des tuyaux, ce qui est indésirable car il peut provoquer une corrosion.

Connexion sans soudure

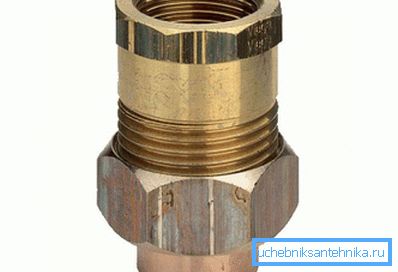

Il convient également de noter que, malgré le fait que le soudage des tubes en cuivre par la soudure soit le plus fiable et le plus pratique dans la plupart des cas, il est parfois impossible de procéder à la soudure et dans ce cas, il est possible de recourir à des raccords spéciaux pour la soudure sans soudure. Le principe de leur fonctionnement repose sur l'effet de serrage résultant de la connexion du filetage. Le processus de connexion est comme suit.

• Premièrement, le raccord, généralement constitué de deux parties, doit être démonté.
• Une des pièces est mise sur le tuyau. Plus spécifiquement, un écrou et une bague de serrage sont mis.
• Ensuite, le tuyau est inséré dans le raccord et l'écrou est serré le long du filetage.

En règle générale, un accessoire est fixé à ces accessoires, dans lequel tous les travaux doivent être effectués.

Astuce! Le raccordement des tuyaux de cette manière n’est pas suffisamment fiable, de sorte que les moindres distorsions dans le raccordement ainsi que les violations de la technologie sont inacceptables. Pour obtenir une meilleure étanchéité de la connexion filetée, celle-ci peut être scellée avec des filetages spéciaux et il est inacceptable que l'excès pénètre à l'intérieur du tuyau, car cela pourrait entraver le libre passage de l'eau.

Quelle que soit la méthode de connexion choisie, les travaux doivent être effectués en respectant un certain nombre de règles générales:

• Pour le raccordement doivent être utilisés des tuyaux du même métal. Si vous devez connecter le tuyau de cuivre à un autre, vous devez choisir la méthode appropriée. Par exemple, la soudure ne convient pas pour raccorder des tuyaux en cuivre et en PVC.
• S'il est supposé raccorder des tuyaux en cuivre et en acier, l'acier doit être placé devant le cuivre.
• Faites attention lorsque vous serrez les raccords filetés, en particulier si vous utilisez des tuyaux à paroi mince.
• Afin de ne pas se tromper avec la quantité de soudure, la longueur du fil doit être prise égale à la circonférence du tuyau.
• Pour les tuyaux de chauffage, il est préférable d’utiliser un brûleur spécial. L'utilisation d'un chalumeau classique est en principe admissible, mais il existe un risque de surchauffe de la jonction, ce qui compliquera le travail.
• Les tuyaux en cuivre sont quelque peu coûteux du point de vue matériel, c'est pourquoi, avant de commencer les travaux, il est conseillé d'effectuer des calculs préliminaires de la quantité de matériau. Il ne faut pas oublier que les éléments de liaison ont également certaines dimensions, qui doivent également être prises en compte.

En conclusion, il faut dire que le raccordement des tuyaux en cuivre n’est pas très compliqué du point de vue technologique, mais pour la première fois, il peut y avoir des difficultés. Pour avoir une image complète du processus, vous pouvez consulter des professionnels ou au moins regarder une vidéo sur ce sujet.

Vidéo

Cette vidéo montre le processus de brasage des tuyaux en cuivre.
