Comment connecter des tuyaux en fonte avec du plastique

Aujourd'hui, les appartements desservent encore de nombreuses canalisations d'égout en fonte, qui ont déjà dépassé leur durée de vie utile. Il est donc urgent de les remplacer par des canalisations en plastique. On ne sait souvent pas comment connecter des tuyaux en fonte à du plastique, car ils sont fabriqués dans des matériaux complètement différents. Il existe différentes manières d’arrimer les tuyaux à partir de matériaux différents, qui seront abordés dans cet article.

La préparation

Avant de commencer l'installation, travaillez sur le raccordement de l'élément de tuyau en fonte avec un tuyau ou une buse en plastique. Vous devez dessiner ou «dessiner» le schéma du système de communication. Sur la base de la taille des pièces tubulaires et des articulations nodales, il est nécessaire de calculer le métrage et la quantité de matériau nécessaire. Les risers sont de 0,110 mm et les tuyaux de câblage (en fonction de l'appareil qu'ils déplacent)? O110 mm et O50 mm. Les diamètres des éléments à assembler doivent être identiques. Les pièces profilées sous forme de robinets et de transitions, de tés et de brides, ainsi que les autres pièces adjacentes doivent être adaptées aux tuyaux appropriés.

Pour effectuer le travail, vous aurez besoin des outils et pièces de connexion suivants:

• produits de tuyauterie du diamètre requis;
• pièces pour les connexions;
• adaptateurs en caoutchouc de la taille requise;
• marteau en bois ou en caoutchouc;
• Bulgare ou scie à métaux.

Les travaux d'installation du pipeline se poursuivent comme suit:

1. Couper la section inutilisable du broyeur de pipeline (scie à métaux). Pour éviter que quelque chose ne tombe dans le tuyau, couvrez-le pendant toute la durée des travaux.
2. L'achat du matériel et des accessoires nécessaires est effectué. Les tuyaux d'une certaine longueur sont coupés. Si le tuyau a été démonté dans la prise, vous devez le nettoyer de la saleté pour effectuer le raccordement.

Astuce! Lorsque vous travaillez avec de la fonte, vous devez vous rappeler la fragilité de ce matériau.

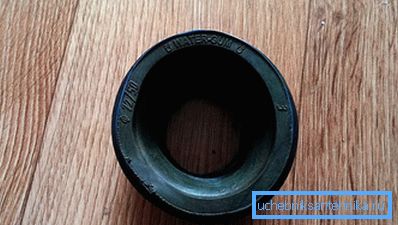

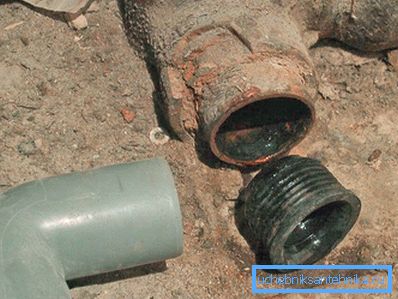

Connexion avec joint en caoutchouc

Si le tuyau en fonte remplaçable est facile à retirer et que la prise à utiliser est en bon état, une méthode de connexion simple utilisant un insert en caoutchouc est utilisée. Il est abondamment enduit de mastic, puis inséré dans un tuyau en fonte. Maintenant, le mastic est appliqué à l'intérieur de la gaine en caoutchouc et le tuyau en plastique est inséré aussi profondément que possible dans celui en fonte. La profondeur de pénétration est comprise entre 30 et 80 mm. Cette méthode d'amarrage est mise en oeuvre rapidement, après quoi le fonctionnement du réseau d'égouts peut être poursuivi immédiatement.

Astuce! De par la pratique consistant à appliquer un tel composé, il est connu qu’il est capable de travailler sans réparation pendant environ 9 ans.

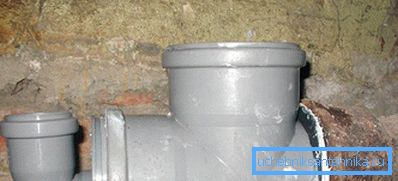

Du fait que le tuyau de sortie de la cuvette des toilettes mesure 100 mm, du lavabo et de l'évier 0 mm, des autres appareils mesure 100 ou 50 mm, il n'est pas surprenant que le système d'égout comporte des tés obliques ou des traverses de même taille. Dans les deux cas, le tuyau est fixé selon un motif connu. Il faut:

• enlever la saleté et la rouille du brassard;
• appliquer un produit d'étanchéité sur le côté extérieur de la douille avec une transition en caoutchouc;
• insérer un adaptateur en caoutchouc dans le manchon en fonte;
• placez un nouveau tuyau d'égout en plastique dans la prise.

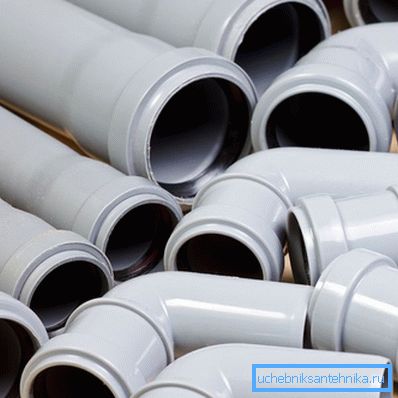

Si vous devez utiliser un tuyau dans lequel il n'y a pas de manchon car il a été coupé au besoin, vous devez utiliser un adaptateur en plastique. Puis procédez comme suit:

• un tuyau en fonte qui n'a pas de douille est recoupé avec une scie à métaux afin de niveler le plan de l'extrémité du tuyau;
• sur l'extrémité recadrée et nivelée, serrez l'adaptateur en caoutchouc;
• lubrifier la tache d'un produit en fonte tubulaire «chaussé» avec un produit d'étanchéité;
• sur le tuyau tendu avec un adaptateur à douille en plastique graissé.

Astuce! Les transitions et les sockets doivent être de taille identique aux tuyaux. Quels que soient les diamètres des tuyaux en plastique et en fonte, l’arrimage s’effectue avec la même technologie.

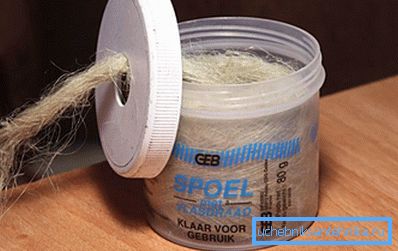

Le remorquage

Cette méthode a été testée au fil des ans lors de travaux sur le raccordement de tuyaux en fonte. Ainsi, vous pouvez raccorder un tuyau en plastique à une fonte, mais cette méthode n’est plus pertinente maintenant, en raison de la complexité de son exécution et de la présence de méthodes plus simples pour assembler des tuyaux. Considérez-le comme une option d'urgence lorsqu'il n'y a aucune possibilité d'acheter les pièces nécessaires. Selon cette méthode, le travail est effectué dans l'ordre suivant:

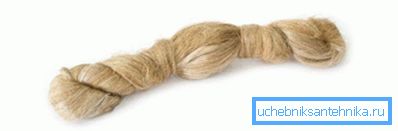

• sur un produit de tuyau en plastique dans la région de la connexion, un sous-vêtement en toile est enroulé en plusieurs tours;
• remorquage à l'aide du dos d'un couteau ou d'un gros tournevis compacté dans l'espace existant entre les tuyaux;
• le tuyau de fonte au point de transition en plusieurs passes est encombré de liquide polymère-ciment constitué de colle PVA, de ciment et d'eau;
• après le travail effectué, le système d'égout ne peut pas être utilisé pendant au moins une journée.

Astuce! En raison de la fragilité des tuyaux en plastique, les travaux doivent être effectués avec beaucoup de soin, en évitant de trop grands efforts.

Lorsqu'il n'y avait pas de mastic à la silicone sur le marché, cette méthode était très populaire. De nos jours, il peut être utilisé, par exemple, pour joindre des tuyaux en fonte et en plastique sous des produits sanitaires de salle de bain. Quelques années après une telle connexion, les tuyaux, s'ils fuient, ne sont pas à cet endroit. Si la connexion établie à l'aide du lin est correctement faite, elle sera suffisamment durable et fiable.

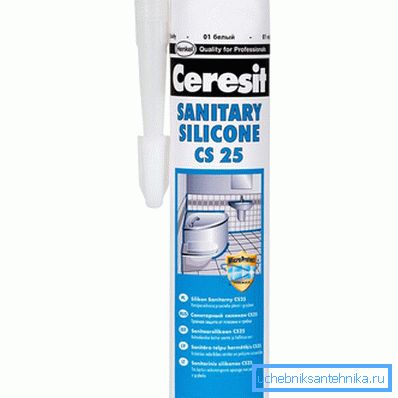

Silicone sanitaire

Si de petits écarts (de l'ordre de quelques millimètres) se produisent lors du raccordement de produits de tuyaux en plastique et en fonte, le silicone est très efficace contre les fuites. Une attention particulière doit être portée à l'étanchéité de la connexion dans la partie inférieure. Pour faire ce travail il vous faut:

• Avant d'accoster, le joint doit être bien séché avec un séchoir de bâtiment.
• Un pistolet spécial dans le fossé existant entre les tuyaux verse du silicone (le plus profond sera le mieux). La grande profondeur de pénétration du silicone augmentera la fiabilité de la fixation.
• Attendez environ 5 heures que la substance de construction durcisse complètement, en vous rappelant que le silicone dans les grandes fentes va sécher plus longtemps.

Astuce! Il est déconseillé d'utiliser des équipements sanitaires tant que le silicone n'est pas complètement sec.

Combinaison de méthodes

Toutes les méthodes ci-dessus peuvent être combinées les unes avec les autres. Cela ne fera qu'augmenter la fiabilité du joint entre des tuyaux de différents matériaux. La connexion de tuyaux d'égout en fonte avec du plastique s'avérera encore meilleure:

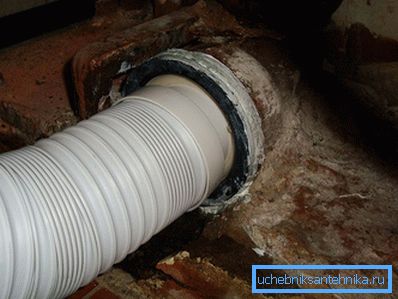

• S'il existe un écart important au niveau de la jonction des produits de tuyauterie, les liners en caoutchouc et le sous-emballage en lin peuvent être utilisés ensemble. Lors du raccordement des ondulations à l’interface, effectuez un remorquage suivi de l’application de silicone de construction. Dans ce cas, le mastic traverse les bons endroits de la croix et du joint en caoutchouc.
• Lors du scellement, le liquide polymérique-ciment est parfois remplacé par un mastic contenant de la silicone.

Il ne faut pas oublier que le fer et le plastique à différentes températures (particulièrement élevées) ont un coefficient de dilatation différent. Ceci devrait être pris en compte si de l'eau très chaude coule dans les tuyaux.

Toutes les méthodes de raccordement des tuyaux en fonte et en plastique peuvent également être utilisées pour assembler des produits de tuyaux en plastique uniquement.
