Comment connecter des tuyaux en polypropylène de manière

Les méthodes modernes permettent, à l'aide d'éléments en PP, de tirer des réseaux d'ingénierie durables et fiables, non soumis à la corrosion. Dans ce cas, il est important de savoir comment les tuyaux en polypropylène sont connectés.

Ils peuvent être montés à l'aide de raccords filetés ou soudés.

Méthodes d'appariement

Un couplage de haute qualité des tuyaux en PP est impossible sans prendre en compte l'épaisseur de leur paroi.

Vous trouverez ci-dessous les produits à paroi mince reliés par des raccords filetés.

1. Tuyaux de marque PN-10 pour alimentation en eau froide (température de fonctionnement + 20 °) ou systèmes «sol chaud» (jusqu’à + 45 °).
2. Les analogues PN-16 sont utilisés pour l'alimentation en eau froide avec une pression élevée ou dans des systèmes de chauffage à basse pression.

Le soudage est la meilleure option dans les cas suivants.

1. Si vous vous associez avec vos propres mains, des pipes universelles de la marque PN-20. Ces produits sont capables de résister à la température ambiante de travail de + 80 °.
2. Lorsque des tuyaux renforcés de feuilles d’aluminium sont joints, PN-25. Ce produit est conçu pour les systèmes d'eau chaude et de chauffage. Il maintient la température de l'eau ou du liquide de refroidissement à + 95 °.

Faites attention! Les tuyaux en polypropylène sont faciles à connecter, ils sont si populaires. Il est possible de les connecter, même sans préparation sanitaire spéciale.

Accostage sans fil

Les tuyaux en plastique peuvent être raccordés sans soudure à l'aide de raccords à sertir, de raccords à sertir ou des derniers raccords à sertir belges, qui sont fixés eux-mêmes.

1. Les éléments de sertissage ne nécessitent que deux clés. Avant de raccorder le tuyau en PEHD à un tuyau en polypropylène, il convient de noter que les raccords à sertir sont plus fiables. Ils créent une connexion étanche garantie. Cependant, pour travailler avec eux, vous avez besoin d'un outil spécial.
2. Le raccord à pression n'a besoin que d'un calibrateur et d'un cutter.. Ils sont fabriqués en PVDF, un matériau respectueux de l'environnement et durable. Pour sceller les éléments, on utilise les bagues en EPDM, qui sont les plus fiables. Le prix de ces raccords est assez élevé, mais ils en valent la peine.

Connexions filetées

Premièrement, comment raccorder des tuyaux en polypropylène à l'aide d'éléments détachables.

Il est impossible de couper des fils sur vos propres tuyaux en PP. Par conséquent, vous aurez besoin de raccords filetés pour le raccordement. Pour assurer l'étanchéité des joints, il faudra également utiliser du ruban de téflon pour plomberie et des joints d'étanchéité.

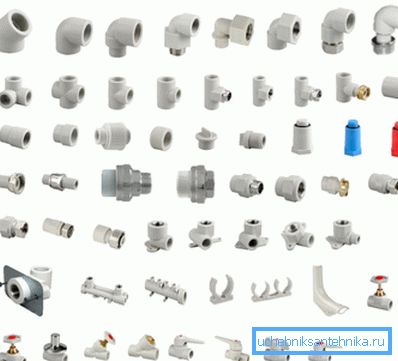

Types de raccords filetés

1. Accouplements avec le même fil aux deux extrémités.
2. Carrés à 90 ° et 45 ° avec écrou borgne.
3. Triple carrés et tés pour raccorder des tuyaux de même diamètre. Ils peuvent avoir un filetage externe ou externe.
4. Croix
5. Stubs
6. Selles pour le réseau de branchement.
7. Les raccords combinés avec un filetage externe et femelle, ainsi que des écrous borgnes.
8. Adaptateurs avec une sculpture externe comme DG.
9. Carrés combinés à 90 ° avec filetage externe et externe, ainsi que d'un écrou borgne.
10. Tees combinés ayant la même structure.
11. Carrés pour la fixation des appareils de plomberie.
12. Prises d'eau passables.
13. Vannes à boisseau sphérique, coudées (avec "américain") ou droites.

L'instruction dit qu'il est très facile d'amarrer des tuyaux avec ces éléments. Il vous suffit de pré-envelopper le ruban adhésif, puis de visser le raccord sur le tuyau.

Éléments d'amarrage de divers matériaux

Il est un peu question de savoir comment connecter un tuyau métallique avec du polypropylène.

1. Pour cela, vous avez besoin de raccords spéciaux. L'une de leurs extrémités est conçue pour souder avec un élément en plastique et l'autre a un filetage pour la connexion avec une contrepartie en métal.

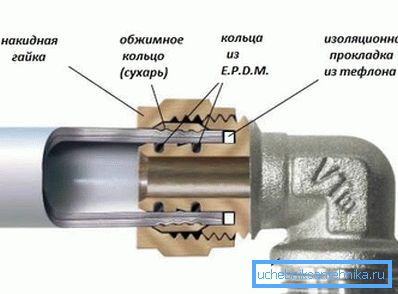

2. Type de connexion utilisé et pliable. Ce qu'on appelle «américain» est un raccord avec un insert en métal et un écrou borgne ou un raccord en PP et un écrou borgne.

Faites attention! La meilleure option consiste à utiliser des éléments avec des inserts en laiton nickelé pour les interfaces de transition avec des tuyaux en métal. Les raccords doivent être vissés avec une longue clé. Sur les appareils sanitaires, les transitions filetées en plastique ne doivent pas être utilisées.

Méthode soudée

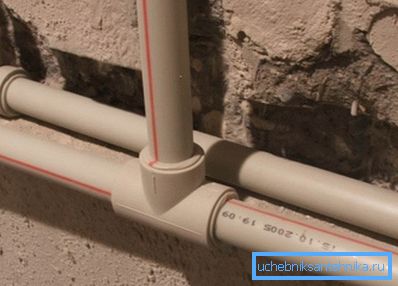

Couplage soudé tout-en-un. Lors de la fusion des côtés de deux éléments, leurs macromolécules pénètrent mutuellement dans les pièces et s'unissent à elles. C'est le processus de diffusion.

Par conséquent, un tel soudage est appelé soudage par diffusion.

1. Pour les produits dont la section transversale est inférieure à 63 mm, une soudure de type socle est utilisée.
2. Pour les analogues dont le diamètre est supérieur à 63 mm, on utilise un type de soudage bout à bout.

Le processus de soudage à emboîtement

Avant de connecter des tuyaux en polyéthylène ou des analogues de PP, vous devez préparer les outils et les matériaux.

1. Fer à souder (fer) pour produits en plastique, scie à métaux ou coupeur spécial, ruban à mesurer et marqueur. Si les éléments sont renforcés, il vous faudra un rasoir - un dispositif de décapage de la feuille d’aluminium.
2. Bien entendu, les tuyaux eux-mêmes seront nécessaires et, le cas échéant, différents types de raccords.

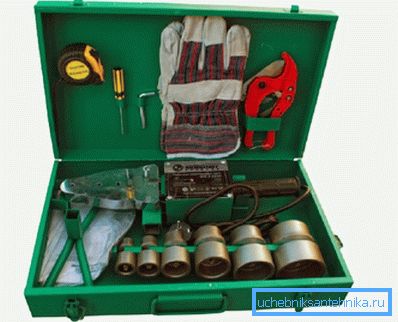

La machine à souder comprend un élément chauffant et un ensemble de buses pour des tuyaux de sections différentes - de 16 millimètres à 63. Lorsque le fer à souder s’allume, l’indicateur commence à fonctionner. Dès que la couleur passe du vert au rouge, la buse est chauffée à la température requise de +260 degrés. Cela se passe dans 10/15 minutes.

Faites attention! Tout le travail est mieux fait à l'intérieur. Dans tous les cas, avec une température ambiante négative, le pipeline ne peut pas être soudé.

En bref, le processus ressemble à ceci.

1. Mettez la marque de pipe. N'oubliez pas la profondeur de la douille et ajoutez-y 2 mm.
2. Couper les morceaux de tuyaux nécessaires. Faites cela strictement à angle droit.
3. Installez les côtés de connexion des éléments sur la buse chauffée de la machine à souder.

1. Attendez le temps de chauffer le tuyau et le raccord.
2. Sortez les objets.
3. Connectez les pièces et appuyez fermement dessus.

Raccord de tuyau de grand diamètre

Le soudage bout à bout est utilisé pour raccorder des tuyaux en plastique ayant un diamètre et une épaisseur de paroi importants (4 mm ou plus): conduites d’égout ou principales.

Pour cette méthode de soudage, les raccords ne sont généralement pas nécessaires.

1. Premièrement, les côtés de la soudure sont facettés, à leur parallélisme total.
2. Les tuyaux sont insérés dans la machine à souder.
3. En outre, ils sont connectés, tandis que la précision du travail est réglée par le centreur.
4. Pendant le travail, n'oubliez pas de ventiler la pièce car le plastique fume émet du dioxyde de carbone et de la vapeur d'eau.

Vous trouverez ci-dessous un tableau des caractéristiques de soudage.

Conclusion

Après avoir compris comment raccorder correctement le tuyau en PP, vous pouvez très rapidement installer chez vous un système de plomberie, de chauffage ou d’égout de haute qualité.

La vidéo de cet article vous en dira plus sur son sujet.
