Comment connecter des tuyaux en polypropylène

Chaque matériau de construction a sa propre vie, à la fin de laquelle il est nécessaire de remplacer les produits endommagés. Les pipes ne font pas exception. Les tuyaux modernes en polypropylène sont si faciles à installer qu'ils vous permettent d'effectuer le remplacement de l'ensemble du système de chauffage ou de l'alimentation en eau sans trop d'effort. Pour apprendre à raccorder des tuyaux en polypropylène, il suffit de lire l'article.

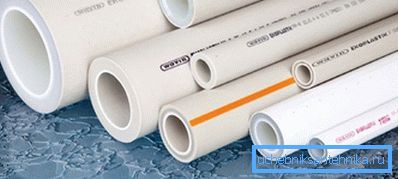

Avantages des tuyaux en polypropylène

Plusieurs avantages majeurs de ces tuyaux:

  • La force Ils sont capables de résister aux coups de bélier dans le système et aux températures élevées sans modifier leurs caractéristiques.
  • La durabilité
  • Résistance à la corrosion.
  • Facilité d'installation. Pour installer les tuyaux, il suffit de les chauffer avec un appareil spécial et de les connecter avec des raccords. Le raccordement du tuyau en polypropylène au métal est également effectué à l'aide de raccords.

Des outils

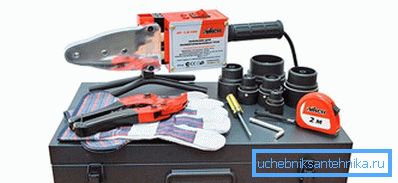

Outil de soudage

La simplicité d'installation est le premier et le plus important avantage des tuyaux en polypropylène. Toutefois, des matériaux et des outils supplémentaires seront nécessaires.

  • tuyaux en polypropylène,
  • un crayon
  • clips de fixation de tuyaux,
  • ruban à mesurer
  • les couplages,
  • Isolation Merilon,
  • coins. Nous aurons besoin de produits de deux types: moins de 45 et 90 degrés,
  • Souris à oreilles Il est utilisé pour réparer le mélangeur,
  • Sorties de fil métallique d'IRM et de MPH,
  • fer à souder
  • ciseaux pour produits en plastique.

L'assemblée

Comment réaliser le système d’installation à l’aide de tuyaux en polypropylène, de manière à ce que le résultat soit durable, nous examinons ci-dessous. Si vous avez des doutes sur vos compétences ou si vous n'osez pas remplacer les produits vous-même, oubliez-le pour toujours. Le fait est que même une mauvaise adhérence de tels tuyaux peut être corrigée par des raccords.

Astuce! Lors du choix de produits en polypropylène, reportez-vous au diamètre des anciens tuyaux, ce qui simplifiera l'installation de l'ensemble de la structure.

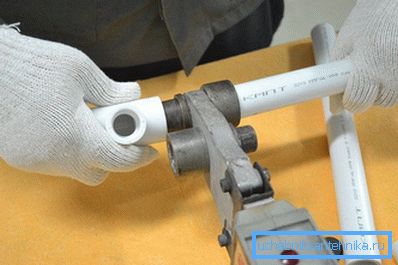

Soudage par diffusion

Les produits en polypropylène peuvent être connectés de plusieurs manières, mais le plus populaire est le soudage par diffusion. Pour une fixation fiable des produits, les raccords sont utilisés ici: raccords, angles et adaptateurs.

Soudage par diffusion

Les tuyaux en polypropylène dans le système d'alimentation en eau froide sont garantis pour durer jusqu'à 50 ans. Environ un quart de siècle, ils pourront servir dans l'arrangement d'eau chaude. N'oubliez pas que la durée de vie de ces produits dépend de la pression et de la température de l'eau dans la structure.

Le pipeline de polypropylène a une grande marge de sécurité, ce qui lui permet de résister à tous les changements du système. Ainsi, les indicateurs de pression élevée et de basse température n’affecteront pas la durée de vie des produits. Le même effet sur les tuyaux en polypropylène aura une basse pression à haute température. Cependant, une pression et une température élevées, enregistrées simultanément dans le système, réduiront la durée de vie des produits de 5 à 7 ans. Il n'y a pas de charge excessive dans la tuyauterie du ménage qui puisse l'endommager, alors ne vous inquiétez pas.

Astuce! Les tuyaux en polypropylène, pour la fixation desquels des connexions permanentes sont utilisées, ne peuvent pas être démontés ultérieurement.

Catégories de tuyaux en polypropylène

Tous les tuyaux en polypropylène sont divisés en:

  • PN 25. Le tuyau résiste à 2,5 MPa. Utilisé dans les systèmes de chauffage et d'eau chaude.
  • PN 20. Tuyau universel capable de supporter 2 MPa. Il peut être utilisé pour les eaux froides et chaudes, à condition que la température du système ne dépasse pas 80 ° C. Les tuyaux en polypropylène de cette catégorie appartiennent aux produits de haute résistance, puisque leur partie interne est renforcée avec une feuille.
  • PN 16. Tuyau pour systèmes de chauffage basse pression et alimentation en eau froide.
  • PN 10. Le tuyau à paroi mince supportant une pression de 1 MPa. Il est largement utilisé dans la construction d'un plancher chauffant (mais à une température ne dépassant pas 45 ° C) et d'une alimentation en eau froide (jusqu'à +20 ° C).

Une vidéo avec des exemples frappants d'utilisation de tuyaux d'une certaine catégorie aidera à déterminer un choix aussi difficile:

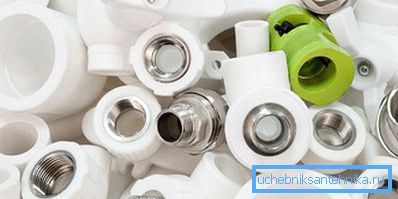

Types de raccords

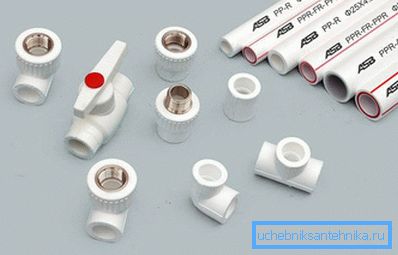

Raccords de tuyauterie

Deux tuyaux en matériaux différents (métal et polypropylène) peuvent être raccordés avec des raccords spéciaux. Ils aident également à connecter les équipements sanitaires avec des armatures en acier. Des inserts sur les raccords sont nécessaires pour obtenir des produits de fixation fiables. Ils sont en laiton ou en chrome. Comment les utiliser correctement et où il est préférable de ne pas aborder maintenant, mais considérons uniquement leurs variétés:

  • croix
  • tees combinés,
  • les couplages,
  • robinets à tournant sphérique en coin et droits,
  • talon
  • carrés à 45 et 90 degrés,
  • carré (triple ou pour connecter des tuyaux identiques),
  • sortie d'eau,
  • transition. Il a un filetage externe ou en plastique de type DG.
Types de raccords
  • selle soudée
  • accouplements combinés
  • carrés combinés pour tuyaux,
  • carrés combinés pour les appareils.

Progrès dans l'assemblage des tuyaux

Les produits de fixation en polypropylène sont un processus simple, mais qui nécessite soin et précision. Pour que tout fonctionne correctement, vous devez lire les instructions fournies avec le fer à souder. Il est préférable de réaliser tous les travaux de brasage des tubes par étapes.

Au début, nous faisons le schéma! La nouvelle plomberie commence par le marquage des robinets, des filtres, des tournants et d’autres détails. Après avoir élaboré un schéma détaillé, vous pouvez procéder à l'assemblage partiel du pipeline. Une partie des pièces peut être connectée sans soudure, à l'aide de colle, mais l'autre nécessite un outil spécial. Pour faciliter le processus de soudure, maintenez les tuyaux horizontalement.

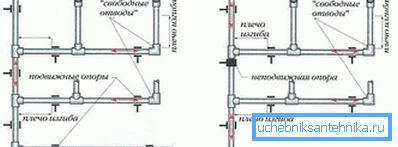

Schéma de connexion

Pour connecter les tuyaux situés verticalement, vous avez besoin d'un assistant. La deuxième personne ne doit que fixer le produit à sa place et vous souderez après avoir retiré le fer à souder du support. La dernière étape consiste à assembler les pièces obtenues en une seule structure. Ici, vous avez également besoin d'un assistant.

Le soudage bout à bout est utilisé pour le raccordement de produits en polypropylène dont le diamètre est supérieur à 63 cm. Cette méthode de fixation des produits est considérée comme la plus fiable et, pour sa mise en œuvre, ne nécessite pas de détails supplémentaires.

Dispositif Fuzioterm

Les tuyaux froids en polypropylène sont enroulés et serrés en place, après quoi les joints sont traités par l'appareil Fuzioterm. Si vous souhaitez souder deux extrémités de produits, ceux-ci doivent être insérés dans un trou spécial de l'appareil. Cet appareil de soudage est allumé, il est autorisé à chauffer jusqu'à 260 degrés, les tuyaux sont insérés dans un trou spécial, ils résistent à la durée définie, ils sont retirés et connectés.

Astuce! La température de chauffage doit être vérifiée avant le soudage.

Soudure à la cloche

Les tuyaux en polypropylène d'un diamètre inférieur à 40 mm peuvent être raccordés à un poste de soudage manuel. Le raccordement d’un tuyau en polypropylène à une pièce métallique ne peut pas être réalisé de cette manière. Cette technique comporte un dispositif de centrage et plusieurs buses spéciales. Il est possible d’allumer un tel dispositif uniquement après une fixation fiable et l’installation de buses.

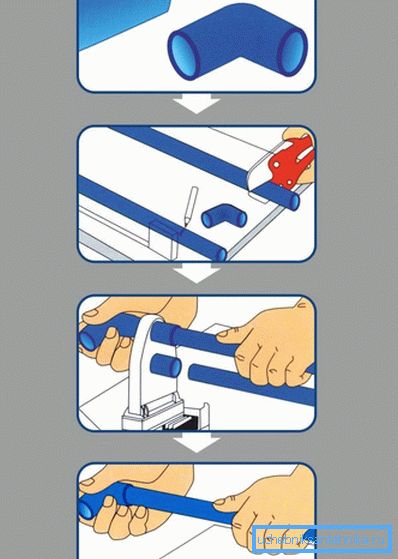

La procédure pour la soudure en forme de cloche

  1. Une partie coupée du tuyau en polypropylène peut être constituée de ciseaux spéciaux. Le produit renforcé devra être traité en enlevant la couche de renforcement au point de coupe.
  2. En portant des gants, chauffez l'appareil et commencez à souder.
  3. Le soudage doit être effectué très rapidement pour éviter toute déformation des joints.

Soudure à la cloche

Vidéo

Nous vous invitons à voir comment les tuyaux sont en polypropylène:
