Comment connecter des tuyaux métalliques

Actuellement, la majeure partie du marché de la construction est occupée par les tuyaux en métal et plastique. Leur popularité tient à leur solidité, leur souplesse, leur résistance aux températures jusqu’à 110 ° C, à leur résistance à la corrosion et à leur vitesse d’installation.

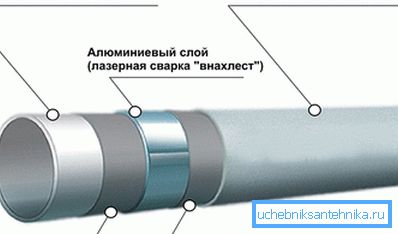

En outre, ils sont capables, aux dépens de la coque renforcée et de la surface interne lisse, de laisser passer de grands courants d’eau avec une perte d’efficacité minimale. Le tuyau métal-plastique est une structure multicouche composée à l'intérieur d'une couche de polyéthylène recouverte d'un film d'aluminium par le haut, ainsi que d'une couche de plastique externe. Les couches sont collées ensemble avec une colle spéciale.

En raison de la résistance à la rouille, aucun dépôt ne se forme à l'intérieur du tuyau, ce qui permet de l'utiliser pour le traitement des eaux usées, le chauffage, le chauffage au sol et l'alimentation en eau. Sur les autoroutes, ils ne sont pas utilisés car ils ne résistent pas aux pressions et températures élevées. Leur durée de vie est de 35 ans.

Si nous comparons de tels tuyaux avec des tuyaux d'autres matériaux, ils n'ont pas le même coût et la même qualité de matériau, si nous prenons les limites d'intervalles admissibles pour le fonctionnement. La plupart des gens ne savent pas comment connecter ces matériaux, nous allons donc vous expliquer comment connecter des tuyaux en métal-plastique.

Manières de jonctions de tuyaux en métal

Les tuyaux en métal et plastique sont raccordés à l'aide de raccords à compression et à sertir.

Raccords à compression

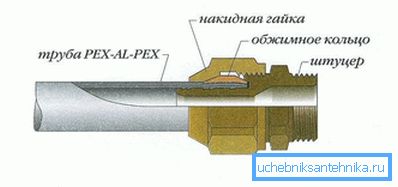

Les raccords à compression sont filetés. Un écrou évasé est vissé sur un côté et le tube est fixé à l'intérieur avec un anneau de compression.

Lors du serrage de l'écrou borgne avec une clé, le tuyau est pressé contre le manchon de pressage et enfoncé dans la buse. Cela crée une connexion fiable. Le matériau pour le raccord est en laiton. Les raccords sont marqués sur le diamètre extérieur et sur le type de filetage.

Astuce! L'avantage de cette connexion est la possibilité de raccorder des tuyaux sans utiliser d'outils et d'équipements spéciaux.

De plus, il est possible de démonter la connexion sans détruire le raccord, mais dans la pratique, cela n’est pas toujours possible en raison de la rupture de la bague de compression. Malgré cette connexion reste fiable et étanche.

L'installation de raccords à compression lors du raccordement de tuyaux en métal-plastique ne pose aucun problème, car ils peuvent être raccordés à la fois dans le collecteur et sous la forme d'un raccord. La technologie de connexion comprend les étapes suivantes:

• Les tuyaux nécessitant des raccords doivent être nivelés à une distance d'au moins 100 mm, doivent être nettoyés de la saleté et le chanfrein interne doit être retiré d'environ 1 mm, en fonction de l'épaisseur de la paroi.
• Un écrou de tuyau et un anneau de compression sont posés sur le tuyau.
• Serrer l’écrou jusqu’à ce que le tuyau déborde dans le bord de la buse. Dans ce cas, l'écrou ne doit pas traverser le fil avec effort. S'il est nécessaire de faire un effort au stade initial, cela signifie que l'écrou va mal le long du fil. Afin de ne pas tordre le fil, vous devez retirer l'écrou et le remettre.

• Avec les clés, l’écrou est finalement abaissé de 1-2 tours, de sorte qu’il reste encore deux tours de fil. Dans le même temps, il n’est pas nécessaire d’exercer des efforts excessifs car l’étanchéité nécessaire a été obtenue.

Astuce! Si nécessaire, posez les tuyaux dans des pièces non chauffées afin d’empêcher la condensation de s’y déposer, étire les tubes ondulés en polyéthylène recouverts de ruban adhésif.

Raccords de glissière

Les raccords à sertir sont des raccords avec une connexion filetée d’une part, et d’autre part - un manchon de sertissage porté sur la bague d’étanchéité avec un joint diélectrique.

Astuce! Une telle connexion est scellée, elle peut donc être utilisée lors de l’installation de tuyaux internes, mais elle n’est pas pliable.

De plus, une petite quantité de renforcement est utilisée. La connexion est réalisée de la manière suivante:

• La longueur de tuyau requise est coupée.
• La pièce jointe est traitée par un calibrateur qui coupe le chanfrein interne et corrige la forme arrondie du tuyau, cassée par la coupe.

• Le tuyau est serré sur le raccord avec un joint d'étanchéité qui empêche la rouille.
• L'accouplement est serti à l'aide d'une pince spéciale.
• Il en résulte que des bagues en saillie faisant saillie sur l'embrayage sont formées et que le métal présente une courbure arquée en raison de la déformation.

Raccordement avec des tuyaux en métal

Ces types de connexions sont le plus souvent rencontrés lors de la connexion d'anciens tuyaux à de nouveaux lors d'une réparation ou d'un remplacement prévu. Directement, ils ne peuvent pas être combinés, car les matériaux sont différents et ont des coefficients de dilatation et de résistance différents. Par conséquent, il est nécessaire d’appliquer différents types d’éléments permettant de relier des tuyaux en métal et plastique à des tuyaux en métal.

Il existe plusieurs types de tels composés:

1. Fileté. C'est le plus pratique car il est pliable. Applicable dans les pipelines où le contrôle de l'état de la connexion est requis.
2. Couplage. Il est conçu pour différents diamètres de tuyaux et est également pliable. Il est similaire aux raccords à sertir, à ceci près qu’un côté comporte un écrou de compression pour la fixation d’un tuyau en métal-plastique et que, de l’autre, il comporte une fixation filetée ou à bride.

Raccordement avec des tuyaux en polypropylène et en PVC

Pour raccorder un tuyau métal-plastique à un tuyau en polypropylène, il est nécessaire d’utiliser les raccords à compression du raccord décrits ci-dessus, ainsi que des raccords de type similaire pour le second matériau du tuyau. Un écrou d'étanchéité est placé sur le tuyau en polypropylène, puis un anneau et un insert de tuyau spécial servant à renforcer le tuyau. Il empêche sa déformation et, par conséquent, la perte d'étanchéité de la connexion lors du serrage de l'écrou.

Les tuyaux en PVC sont reliés au métal-plastique avec un raccord à bride, et le tuyau avec une bride est relié par un procédé adhésif. Cela vous permet de rendre la connexion fiable et capable de supporter des charges allant jusqu'à 10 Atm. La technologie de collage est la suivante:

1. Le bout du tuyau est coupé et nettoyé, qui est ensuite traité avec un composé de dégraissage.
2. La face est enlevée du chanfrein, ce qui permet une connexion fiable.

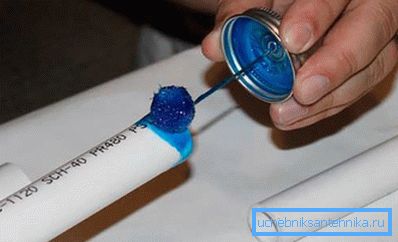

3. Appliquez une couche mince et uniforme de colle à l'extérieur du tuyau.
4. Si nécessaire, appliquer de la colle sur la surface de la bride si les diamètres diffèrent de quelques mm.
5. Le tuyau est inséré dans le raccord et tourné d'un quart de tour pour répartir uniformément la couche adhésive.
6. Le raccord et le tuyau sont fixés pendant quelques minutes jusqu'à ce que la colle prenne.
7. Les restes de colle qui en sortent doivent être enlevés.
8. Au bout de 10 à 15 minutes, la connexion est prête à fonctionner.

L'assemblage de tuyaux en métal et plastique de leurs propres mains ne devrait pas poser de problème particulier, car il existe aujourd'hui un grand nombre de types de raccords différents, non seulement pour des matériaux homogènes, mais également pour des propriétés et des conditions de fonctionnement très différentes. En outre, la plupart d'entre eux ne nécessitent pas l'utilisation d'outils spéciaux, ce qui élargit considérablement les possibilités d'installation.
