Comment connecter deux tuyaux de même diamètre: les moyens

Dans cet article, nous examinerons les instructions pour raccorder des tuyaux unidimensionnels en divers matériaux. Le sujet de l'article est intéressant, car il existe sur le marché une large gamme de tuyaux différents, qui diffèrent les uns des autres non seulement par leurs caractéristiques opérationnelles et techniques, mais également par différentes méthodes de raccordement en un système unique.

Mais avant d’examiner les caractéristiques du travail d’installation, déterminez quels types d’accessoires de plomberie peuvent être achetés.

Classification

Toutes les conduites d'eau, en fonction des matériaux de production utilisés dans leur fabrication, sont réparties dans les catégories suivantes:

• modifications en métal;
• modifications du polymère;
• produits en stratifié à base de métal.

Important: Chacune de ces modifications est représentée sur le marché par une large gamme de produits, caractérisés par l’un ou l’autre mode de connexion. Par conséquent, lors de la planification de l'installation d'un système d'alimentation en eau dans votre appartement ou votre maison de campagne, vous devez choisir les matériaux et les méthodes de raccordement de manière responsable, car le prix, la durabilité et l'apparence du système fini en dépendent en grande partie.

Alors, considérez comment la connexion du mélangeur au tuyau est effectuée indépendamment.

Amarrage de tuyaux en métal

Lors du montage de systèmes de plomberie et de chauffage en métal (fonte, acier et cuivre), des joints filetés et soudés sont utilisés.

Considérez en détail chacune de ces méthodes:

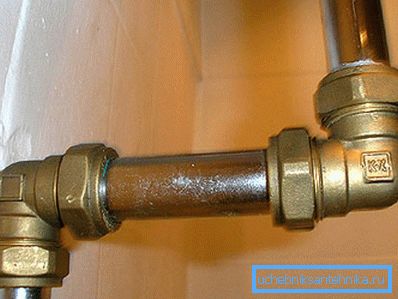

1. L'installation filetée, qui, soit dit en passant, est le raccordement de tuyaux américains. Il s'agit d'une technologie qui permet d'assembler des tuyaux d'eau à partir d'éléments ayant des diamètres de section identique.

Pour ce faire, un filetage est coupé aux extrémités des deux tuyaux, sur lequel un raccord métallique spécial - un raccord - est enroulé. Grâce à des raccords spéciaux, vous pouvez assembler des systèmes de plomberie et de chauffage droits et courbes.

Le raccord utilisé sur de telles constructions a un filetage interne, tandis qu'un filetage externe est coupé sur les tuyaux. Si les raccords pour l'installation sont achetés avec déjà fileté, vous devrez couper les éléments assemblés avec vos propres mains à l'aide de matrices.

Parmi les avantages de la technologie, on note la force et la durabilité du résultat final. De plus, si nécessaire, un raccord fileté peut être déroulé et la structure entière peut être désassemblée afin de réparer ou de refaire une panne.

Important: En règle générale, le filetage des tuyaux et raccords est conforme à la norme. Mais si les accessoires de fabrication étrangère sont achetés auprès de marques moins connues, vous devez vous assurer que le produit sera conforme au type de filetage métrique.

1. L'installation de systèmes de plomberie par soudage est rarement utilisée. Le principal inconvénient d'un joint soudé est son incapacité à le faire lui-même, puisqu'un soudeur professionnel disposant d'un équipement spécial et possédant une expérience dans l'utilisation de cet équipement peut faire face à un tel travail.

Les types de joints soudés suivants sont utilisés pour l'installation de deux tuyaux unidimensionnels:

• joint transversal bout à bout (sans alésage ou avec alésage interne) avec bague d'appui;
• joint bout à bout longitudinal (sans biseau ou avec biseau) avec couture unilatérale;
• crosse croisée avec couture unilatérale;
• angulaire unilatérale;
• coin double face;
• cloche superposée

Le joint bout à bout est le plus commun, car le résultat final est caractérisé par une résistance élevée, à condition que les éléments assemblés soient correctement centrés.

Si un système d'alimentation en eau d'un diamètre interne allant jusqu'à 500 mm est assemblé, un joint unilatéral est soudé et sa résistance est tout à fait suffisante. Si le diamètre est plus grand, la racine du joint est soudée à l'intérieur, ce qui augmente la résistance du joint.

La soudure est considérée comme le type de raccordement optimal pour l’alimentation en eau industrielle, mais elle est rarement utilisée dans la vie quotidienne en raison du coût élevé de la version finie et des contraintes imposées à l’utilisation du poste de soudage.

Le brasage des composants en cuivre est une technologie utilisée dans l'assemblage de systèmes de plomberie haut de gamme.

Le principe d'installation est le suivant:

• les extrémités des éléments joints sont nettoyées et recouvertes de soudure;
• la surface interne du raccord est nettoyée et soudée;
• le tuyau est inséré dans le raccord et chauffé par une torche;
• une fois que la brasure a refroidi, il en résulte un couplage d’accouplement solide et durable.

Types de produits polymères

Si la question est de savoir comment raccorder le tuyau en PEHD, dans ce cas, l’installation est beaucoup plus simple que l’assemblage d’un système d’alimentation en eau en métal. Aucun fil n'est coupé sur le plastique et l'installation est réalisée selon deux méthodes: par brasage ou à l'aide de raccords.

1. Le raccordement de tuyaux en PEHD à l’aide de raccords est courant lors de l’assemblage des systèmes d’alimentation en eau et d’assainissement. La pertinence de la méthode n’est pas surprenante, car les raccords, quelle que soit la modification, peuvent être installés même par un plombier débutant.

Les raccords, conformément aux caractéristiques de conception, sont répartis dans les catégories suivantes:

• Modifications de sertissage - simple mais efficace et polyvalent, vous pouvez utiliser les accessoires de montage. Des pinces spéciales sont utilisées pour l'installation, ce qui permet de répartir uniformément la force appliquée sur tout le périmètre du brassard de compression.
• Raccords de presse - se distinguent par la plus grande fiabilité, puisqu'elles garantissent une absence totale de fuites.

L'installation est effectuée à l'aide d'un appareil spécial. Les raccords de ce type sont installés, tout d'abord, pour l'installation de la plomberie, puis sont intégrés dans la chape ou le mur.

• Raccords à pousser - C’est la solution optimale si la facilité d’installation est requise. Les éléments de connexion sont utilisés de sorte que pendant le fonctionnement, il est possible de démonter la structure.

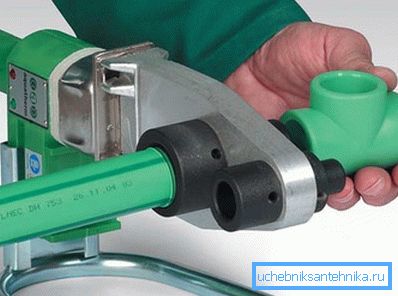

1. Le raccordement soudé des tuyaux de propylène à l'aide d'un équipement spécial est effectué bout à bout ou à l'aide de raccords en plastique.

Le soudage bout à bout est pertinent lors de l'installation de systèmes d'aqueduc et d'égout de grand diamètre. Pour un type de soudage différent, un couplage électrofusion ou des raccords spéciaux sont utilisés.

Dans les deux cas, les surfaces de jonction fondent et, lorsque le plastique refroidit, un joint fiable, presque monolithique, se forme.

Installation de plastiques métalliques

L'assemblage des tuyaux en métal et plastique est réalisé par les éléments de connexion suivants:

• Les raccords de compression à collet - en cours d'installation sont insérés dans le trou à l'aide d'une tige, d'une pince serrée et d'un écrou à chapeau fixe. La tige de l’élément de raccordement est équipée d’anneaux d’étanchéité en caoutchouc, qui sont comprimés par un tuyau de serrage et fournissent le niveau d’étanchéité requis.
• Les raccords à sertir fixes sont un accessoire d'amarrage unique. La tige de raccord équipée de bagues d'étanchéité est insérée dans le tuyau aussi loin que possible. Ensuite, à l’aide de pinces spéciales, un manchon souple est serti, qui remplit la fonction d’un écrou borgne.

Conclusion

Vous savez maintenant comment connecter des tuyaux en PVC ou leurs équivalents en métal. Les informations obtenues peuvent être appliquées dans la pratique, en choisissant des tuyaux et des éléments de connexion pour remplacer la plomberie dans un appartement ou une maison de campagne.

Des informations plus utiles peuvent être trouvées en regardant la vidéo dans cet article.
