Comment connecter le tuyau en pehd avec une grue

Sans exception, tous les pipelines, qu’ils soient de plomberie ou de chauffage, sont montés avec l’installation de vannes. La grue est nécessaire pour déconnecter une section distincte du pipeline de la ligne principale.

Il existe de nombreux types de grues, qui diffèrent par leur dispositif et leur principe de fonctionnement. De nombreux modèles sont conçus pour certains tuyaux. Dans cet article, nous allons examiner les types de vannes et de raccords, apprendre à connecter le tuyau en PEHD à une grue et quels types de vannes sont utilisés lors de l’installation du pipeline.

Grues pour tuyaux PND

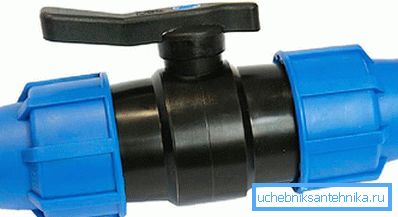

Pour les tuyaux, des grues spéciales en PEHD sont utilisées, caractérisées par leur facilité d'installation. Le choix du modèle de grue dépend du type de substance traversant le pipeline, de son diamètre, de son emplacement et de la méthode d’installation. Certains modèles sont sélectionnés pour la conception du pipeline. La vanne est installée à la jonction du tuyau pour ajuster le débit ainsi que son chevauchement. Un robinet à tournant sphérique est utilisé dans le système de plomberie. Son utilisation est possible dans l'industrie du gaz. Les robinets à tournant sphérique ont non seulement une différence externe (les robinets d'eau chaude sont peints en rouge), mais diffèrent également par la composition du matériau qui les compose. Si nous considérons la conception de la grue, nous pouvons distinguer trois types: un point de contrôle, un coin et un multipasse.

La conception des grues pour les tuyaux en polyéthylène est variée et dépend du mécanisme d’entraînement:

• La conception d'un robinet à tournant sphérique à commande manuelle est installée sur le pipeline avec des tuyaux de petit diamètre. Il fonctionne manuellement en tournant la poignée, elle doit donc toujours être librement accessible. Ces robinets sont installés sur des canalisations domestiques, par exemple la plomberie domestique.
• Bien éprouvé dans le travail des grues, équipé d'une boîte de vitesses. Le fonctionnement de ce mécanisme assure la rotation de la grue avec le moins d’effort possible. Grâce à la boîte de vitesses, le corps de la grue a une taille compacte.
• Sur les grandes canalisations d'un diamètre de tuyau supérieur à 150 mm, les vannes sont installées non seulement de manière mécanique, mais également avec des actionneurs automatiques. Trois types de mécanismes sont utilisés pour les contrôler: pneumatique, hydraulique ou électrique. Le contrôle du mécanisme de la grue s'effectue à distance ou, en général, il est automatisé et fonctionne à partir des capteurs installés. Par exemple, la présence sur l’automation d’un capteur de température vous permet d’ajuster la position du mécanisme de la grue en fonction de la température, sans intervention humaine.

Installation de grue

La connexion du robinet à tournant sphérique avec le tuyau PND est réalisée par différentes méthodes. Regardons-les dans l'ordre:

1. Le type d'installation le plus simple et le plus hermétique est obtenu par soudage bout à bout. Cependant, le raccordement du tuyau avec une grue est obtenu d'une seule pièce et, si nécessaire, lors de son démontage, le robinet devra être jeté. Réappliquer, ce n'est plus possible.

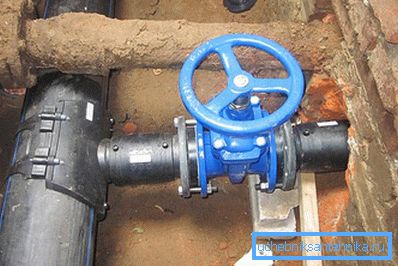

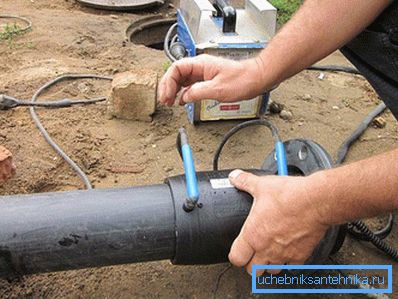

2. La connexion des brides est réalisée en soudant le manchon en PEHD avec des brides métalliques. La bride de raccordement est reliée à la bride de la grue par un joint à boulon et un joint en caoutchouc est placé entre eux. La vanne à bride est conçue pour deux positions de rotation et son corps est en fonte ou en acier inoxydable. Certains modèles ont un boîtier pliable, composé de deux parties. De tels modèles de grues pliables peuvent être réparés. La grue est installée sur des tuyaux en PEHD de grand diamètre.
3. Dans les gazoducs, les systèmes de chauffage et les conduites d’eau d’un diamètre allant jusqu’à 45 mm, des vannes avec raccord de couplage sont utilisées. Une telle connexion est également considérée comme simple et facile à utiliser.

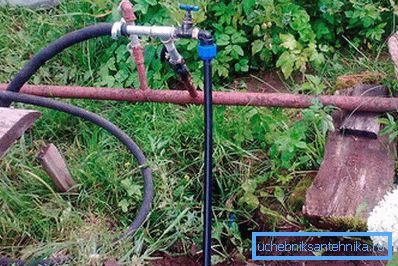

4. Les grues à raccords réutilisables sont montées avec des écrous et des tétons. Pour l’étanchéité, installez un joint à la jonction.
5. La méthode d'installation combinée de la grue comprend une connexion à bride et un soudage bout à bout.

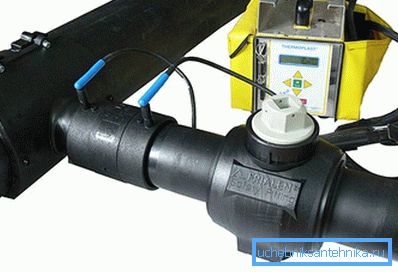

Tuyau HDPE de soudage avec grue

Le soudage bout à bout est la méthode la plus courante pour joindre un tuyau en PEHD à un robinet à tournant sphérique. Elle est réalisée par une installation spéciale dans laquelle les deux bords des flans soudés sont fixés. La surface à souder est nettoyée et dégraissée. L'élément chauffant chauffe les bords en polyéthylène du tuyau et du robinet jusqu'à l'obtention d'un état visqueux et, par le mécanisme de l'appareil, ils sont pressés ensemble. Le joint soudé est autorisé à refroidir. Un joint correctement soudé doit avoir une couture uniforme de la même hauteur.

Inconvénients des grues pour tuyaux en PEHD

Le principal inconvénient est le diamètre limité du modèle. Avec l'augmentation du diamètre du tuyau, il est très difficile de trouver le robinet de la bonne taille. Les vannes à boisseau sphérique en plastique ont un coût plus élevé que leurs homologues, mais leur qualité de travail justifie son coût.

Astuce! En cas d'utilisation fréquente de la vanne à fermeture incomplète, par exemple pour le réglage, la bille de verrouillage se déforme et une dépressurisation se produit.

Malgré ces inconvénients, les robinets à tournant sphérique pour les tuyaux en PEHD créent des conditions propices à l'exploitation du pipeline. Et une installation correcte assurera sa connexion fiable avec le tuyau.

Vidéo

Dans cette vidéo, vous pouvez voir comment connecter les tuyaux en PEHD à l'aide de raccords, de coudes, de tés, et comment connecter le tuyau au robinet à boisseau sphérique ou réaliser une connexion à bride avec un robinet métallique:

Ceci est une vidéo d'animation sur une selle pour puiser dans le tuyau en PEHD sous pression:
