Comment connecter le tuyau hdpe

Aujourd'hui, sur le marché des tuyaux, l'un des leaders est constitué de produits à base de matériaux polymères. Les conduites en polyéthylène présentent des avantages importants par rapport aux produits ayant un objectif identique. Ces tuyaux sont plus demandés que l'acier et le laiton, le cuivre et le galvanisé, le PVC et le métal-plastique. Les tuyaux en PEHD sont utilisés pour transporter des liquides de la composition la plus diverse. Ils ne sont pas lourds, flexibles, faciles à installer. En outre, ils peuvent être interconnectés dans des pipelines à l'aide de nombreuses méthodes disponibles. Dans cet article, nous verrons comment connecter le tuyau HDPE.

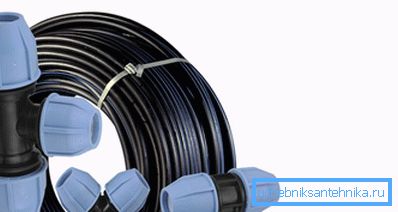

Méthodes de raccordement des tuyaux en PEHD

La connexion des tuyaux en PEHD est pratiquement réalisée de deux manières. La première méthode peut être divisée en:

• soudage bout à bout;
• soudage par électrofusion.

La seconde méthode implique:

• connexion de couplage;
• connexion du raccord de compression.

Astuce! Lors de l’équipement de canalisations à écoulement automatique, une connexion enfichable est largement utilisée, car les travaux de conception sont relativement simples et rapides. Si le pipeline est conçu pour fonctionner sous pression, un joint soudé est recommandé.

Exécution de connexions détachables

Comme les canalisations d'égout sont exemptes de pression, leurs connexions sont moins solides que celles de la plomberie. Ils sont divisés en:

• connexions de socket, dans lesquelles l'extrémité lisse d'un pipeline mène à la socket d'un autre élément structurel. L'étanchéité de la connexion est assurée par des manchons en silicone ou en caoutchouc dotés de propriétés élastiques;
• raccords qui relient les deux extrémités des conduites avec un raccord spécial, appelé raccord.

Connexion de couplage

Les joints couplés en polyéthylène utilisant la méthode d'extrusion sont largement utilisés pour l'installation de conduites. À l'aide de joints d'accouplement, les extrémités des tuyaux peuvent être raccordées rapidement, de manière fiable et sans équipement inutile.

Cette méthode de connexion présente les avantages suivants:

• haute résistance aux contraintes mécaniques et aux températures extrêmes;
• la fiabilité de la connexion de connexion et la durabilité des pipelines;
• large domaine d'utilisation. Ce type de connexion est utilisé lors de l’équipement de pipelines aux fins les plus diverses.
• faible coût de raccords en polyéthylène.

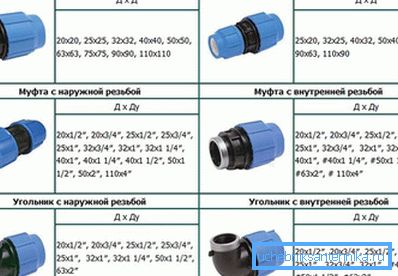

Pour l’installation de canalisations, les types de couplage suivants sont utilisés:

• Accouplements à compression disponibles avec filetage interne et externe. Ces éléments de connexion sont utilisés pour l'installation de systèmes d'alimentation en eau et en gaz.
• Les couplages, qui sont les plus simples - connectent les extrémités de canalisations avec les mêmes diamètres.
• Réduction des manchons transitoires lors de la fixation d'éléments de pipeline de différents diamètres.

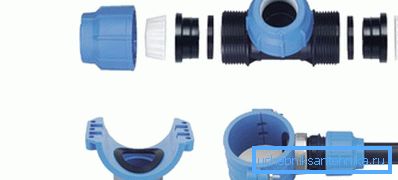

Raccords à compression

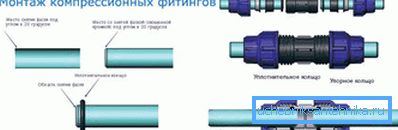

Avec l'aide de raccords à compression, la connexion de tuyaux en polyéthylène est assez facile. Ce montage est effectué dans l'ordre suivant:

• Le raccord est démonté avec un écrou borgne vrillé.
• L'extrémité du tuyau est en cours de préparation pour l'assemblage, à savoir: les contaminants sont éliminés, le chanfrein est éliminé en diamètre, pour lequel un coupe-biseau ou un couteau tranchant est utilisé.
• Sur le tuyau, marquez la profondeur de l'entrée du tuyau dans le raccord.
• Avant de pousser le tuyau dans le raccord, pour faciliter ce travail, il est frotté avec un lubrifiant à base de silicone ou un savon humide ordinaire.
• Une fois que le tuyau a été introduit de force dans le raccord à la profondeur souhaitée, l'écrou-raccord est resserré.

Astuce! L'écrou doit être serré uniquement avec les mains, car en utilisant une clé, vous pouvez en faire trop.

Exécution de connexions permanentes

Lors de l’installation de canalisations sous pression, les joints soudés de type monobloc sont les plus acceptables. Il est facile de les monter et cette opération ne nécessite aucune qualification spéciale.

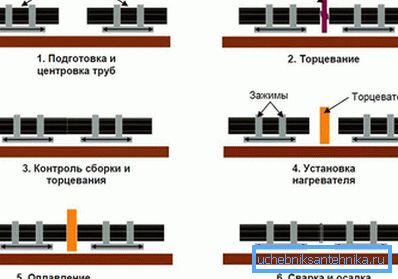

Soudage bout à bout

Parlons maintenant de la connexion des tuyaux en PEHD par soudage bout à bout. Pour ce faire, vous devez acheter un fer à souder spécial utilisé pour travailler avec des tuyaux en plastique. Comme cela coûte peu d'argent, cela ne nécessite pas de dépenses financières importantes - les artisans professionnels coûteront beaucoup plus cher. Les travaux sont effectués dans l'ordre suivant:

• dans les pattes de serrage de la machine à souder, les extrémités des canalisations sont fixées, elles seront soudées et l'alignement est effectué;
• les surfaces sont chauffées jusqu'à la fusion initiale;
• le fer à souder est enlevé et les surfaces fondues sont comprimées entre elles;
• Vient ensuite le refroidissement naturel du joint formé.

Soudage par électrofusion

Cette méthode n’est pas beaucoup plus compliquée que la précédente, mais elle nécessite l’utilisation de couplages spéciaux avec des bobines électriques insérées qui chauffent la cellule lorsque la tension est appliquée. En conséquence, les éléments de connexion sont soudés à la surface de l'accouplement. Pour que le processus de soudage se déroule normalement, il vous faut:

• pré-décaper les extrémités des tubes soudés,
• assurer l'état statique des pièces du joint pendant le soudage.

L'avantage de cette méthode de connexion est la simplicité du travail effectué. Moins tangible - le coût élevé des couplages électriques. Si vous prévoyez un grand nombre de connexions, il est préférable d’utiliser le soudage par résistance.

Raccordement avec des tuyaux en métal

Pour raccorder des tuyaux en polyéthylène et en métal, utilisez deux méthodes de raccordement:

• Raccords filetés pour tuyaux de petit diamètre. Dans ce cas, vous devez acheter des raccords spéciaux qui, d’une part, doivent avoir des filets filetés pour s’assembler avec un tuyau métallique, d’autre part, un couplage de finesse parfaite pour la fixation avec le tuyau en HDPE.
• Raccord à bride pour tuyaux de grand diamètre. Dans ce cas, des manchons à brides sont soudés aux tuyaux en polyéthylène, ce qui permet d'utiliser une bride supplémentaire sur sa surface, qui est serrée sur la bride du tuyau métallique à l'aide de goujons et d'écrous.

Afin de choisir la bonne connexion, vous devez comparer tous les avantages et les inconvénients de chacun, regarder une vidéo sur la façon dont les tuyaux en HDPE sont connectés, effectuer une tentative d'essai et commencer le travail principal.
