Comment connecter le tuyau mon. avec du polypropylène

Il arrive souvent que, lors de la construction d’un pipeline, il soit difficile de raccorder des tuyaux de différents matériaux. Dans cet article, nous verrons comment connecter le tuyau en HDPE à un tuyau en polypropylène.

Types de raccordement de tuyaux en polypropylène

Pour raccorder des tuyaux en polypropylène à d'autres types de tuyaux, il existe des raccords spéciaux avec filetage. Un côté du raccord est soudé au tuyau en polypropylène et l'autre côté, avec le filetage, est connecté au même diamètre avec un filetage sur l'autre tuyau. Le filetage du raccord peut être interne ou externe. Il existe également des couplages combinés. Nous les examinerons plus tard.

Un autre type de raccordement de tuyau en polypropylène est basé sur un raccordement à bride. Ce type de connexion est utilisé dans les gros tuyaux. Pour fixer la bride au tuyau en polypropylène, un manchon est soudé sur lequel la bride est ensuite adaptée. Une autre option de montage est réalisée par les brides de chapeau. Leur dispositif ressemble à un couplage de compression. Le raccord à bride est fixé aux bords du tuyau de même diamètre et serré avec des écrous évasés.

Types de connexions pour les tuyaux en PEHD

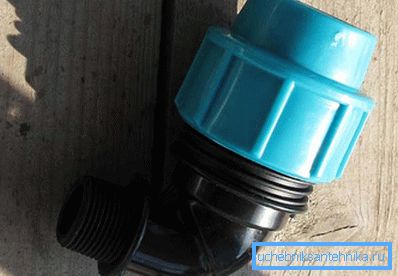

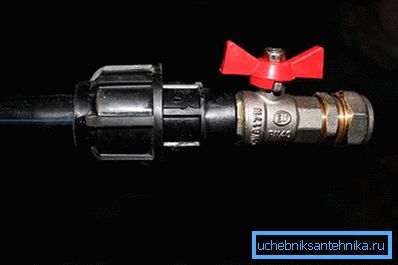

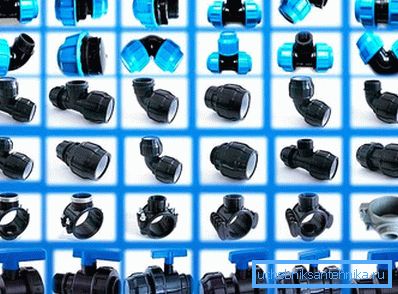

Le PND de tuyauterie a approximativement les mêmes dispositifs pour la connexion. Le plus commun - connexion collet. Pour raccorder les tuyaux, on utilise un raccord dans lequel il y a un collet d'un côté et un filetage de l'autre. Pour fixer l'accouplement, dévisser l'écrou de serrage et le mettre sur le tuyau en PEHD. Le collet est inséré dans le tuyau, l'écrou de serrage est mis et serré fermement.

Astuce! L'écrou de serrage ne doit pas être trop serré, sinon il pourrait éclater ou la douille écraserait le bord du tuyau.

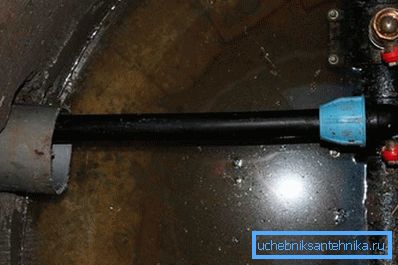

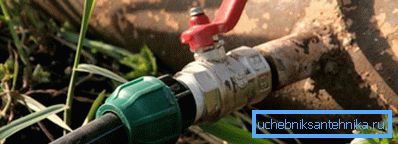

Une fois le collet raccordé à l’autre extrémité du collier fileté, vous pouvez visser un autre tuyau avec un filetage du même diamètre.

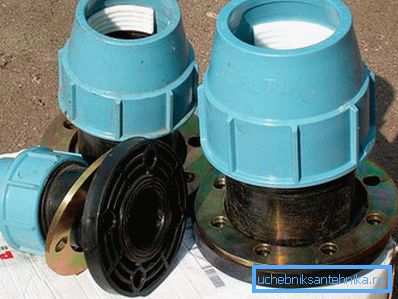

La connexion à bride du tuyau en HDPE est réalisée de la même manière que la connexion décrite ci-dessus. Sur le bord du tuyau en HDPE se trouve un manchon soudé sur lequel la bride est montée. Et le même appareil avec une bride de chapeau, où la connexion est installée sur les bords des tuyaux et pressée avec des écrous à chapeau.

Raccordement de deux tuyaux

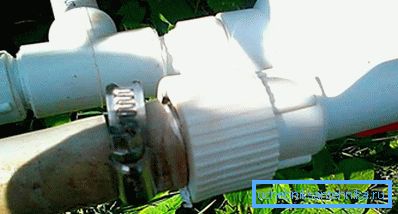

En utilisant les dispositifs décrits ci-dessus pour les tuyaux, vous pouvez facilement connecter le tuyau en HDPE au polypropylène.

• Dans le premier cas, vous fixez un collet fileté au tuyau en PEHD et un raccord fileté combiné au tuyau en propylène. Sur le ruban FUM à enroulement de fil pour les sceller et les tordre.
• Dans le second cas, vous connectez deux tuyaux avec des brides. Insérez le joint en caoutchouc entre les brides pour l’étanchéité et serrez-les à l’aide de boulons.

Couplages combinés

Si, avec un raccord à collet pour tuyau en PEHD, tout est dégagé, les raccords combinés (raccords) pour les tuyaux en polypropylène sont divers. Jetons un coup d'oeil à eux:

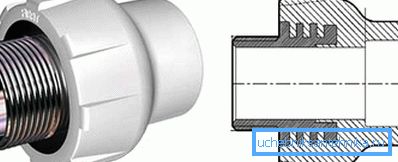

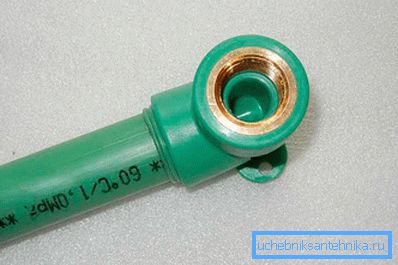

1. Un raccord fileté femelle sert à connecter le pipeline à un autre type de tuyau ou à des instruments à filetage externe. Il consiste en une billette en polypropylène avec un raccord en métal pressé vers l’intérieur, sur lequel un fil est coupé à l’intérieur.
2. Un couplage par filetage externe remplit les mêmes fonctions que celles décrites ci-dessus. Il ne diffère que par le fait qu'un manchon métallique avec un filetage extérieur est pressé dans la billette en polypropylène.
3. L'accouplement de filetage femelle clé en main consiste en une billette de polypropylène dans laquelle un manchon en métal est enfoncé, des bords métalliques en saillie sur le bord du polypropylène. Les faces sont conçues sous la clé à fourche. À l'intérieur du visage est sculpté. Il est commode de tourner un tel manchon avec une clé pour un autre fil. Il existe également des modèles de couplages avec des faces clé en main.
4. Un accouplement mâle clé en main est identique à l'accouplement décrit au paragraphe 3, mais il a un filetage externe.
5. L'accouplement fendu avec filetage intérieur est composé de deux pièces métalliques sous la clé à fourche. De plus, une partie métallique est reliée à une billette de polypropylène. Ces raccords sont installés dans des endroits où il est nécessaire de déconnecter le pipeline ou de retirer les dispositifs. Un autre nom pour cet embrayage est américain. Spun it avec deux clés.
6. Le couplage détachable avec filetage externe est similaire au type précédent d’American. La seule différence est dans le thread externe au lieu de l'interne.
7. L'accouplement avec un écrou borgne est constitué d'une billette de polypropylène dans laquelle est enfoncé un raccord avec un écrou borgne. Il est installé de la même manière qu’un Américain: à la place du connecteur nécessaire du pipeline.

Avec ces raccords combinés soudés à un tuyau en polypropylène, il est facile de se connecter au tuyau en PEHD, qui comporte une pince avec un filetage similaire.

Raccords à souder en PP

Avant de connecter les deux tuyaux avec des raccords, ils doivent être fixés sur le tuyau. Montage du collet sur le tuyau en HDPE, nous en avons discuté ci-dessus. Considérons maintenant la connexion d'un tuyau en polypropylène avec un raccord.

Les raccords de tuyauterie en polypropylène sont reliés par soudure avec un fer à souder spécial. Un fer à souder avec des buses est installé sur le support et chauffé à 260^{à propos de}C. Le bord du tuyau est débarrassé de la saleté, chanfreiné et dégraissé avec l’intérieur du raccord. Tuyau et raccord en même temps, mettez les buses chauffées. Après chauffage, le tuyau est inséré dans le raccord de manière uniforme sans tourner et laissé refroidir. Ceci termine le processus de soudure.

Après avoir lu cet article, vous pouvez facilement connecter un tuyau en polypropylène à un tuyau en PEHD. Voici toutes les options possibles pour la bonne connexion. Il existe des passionnés qui affirment dans les forums de la construction que ces deux tuyaux peuvent être soudés avec un raccord à des températures différentes. Mais le fait est que le polypropylène et le PEHD sont fabriqués à partir de matériaux différents, ils ont des points de fusion différents, de sorte que cette couture peut éclater ou même fondre. Si vous décidez de sauvegarder et d'expérimenter, faites-le à vos risques et périls.
