Comment connecter les tuyaux d'égout

Lors de la pose des conduites d'égout, une attention particulière doit être portée à leurs connexions afin d'assurer un fonctionnement à long terme sans panne. Les conduites d’égout étant dans la plupart des cas auto-coulantes, la principale exigence pour les raccordements est l’étanchéité, garantie par l’utilisation de divers matériaux d’étanchéité. Etant donné qu’il peut y avoir des déchets hétérogènes avec des inclusions solides de différentes fractions dans les tuyaux, tous les joints et tous les tournants doivent être lisses, il ne faut pas créer d’obstacles supplémentaires à l’intérieur. S'il est impossible pour une raison quelconque d'organiser un pipeline avec un flux d'effluent indépendant, le pompage forcé est utilisé. Une pression élevée peut être créée dans le système en fonction de la puissance de la pompe et du diamètre du tuyau. Il est donc nécessaire de surveiller la résistance des raccords. Dans cet article, nous verrons comment raccorder des tuyaux d’égout.

Généralement, pour la conception et l'installation d'égouts, attirer des experts qui calculent complètement la charge sur l'ensemble du système et réalisent la gamme complète des travaux. En ce qui concerne les ménages privés, vous pouvez effectuer la connexion avec les tuyaux d’égout.

Types de tuyaux d'égout et de connexions

Actuellement, il existe un large choix de tuyaux pour les eaux usées et divers types de raccords:

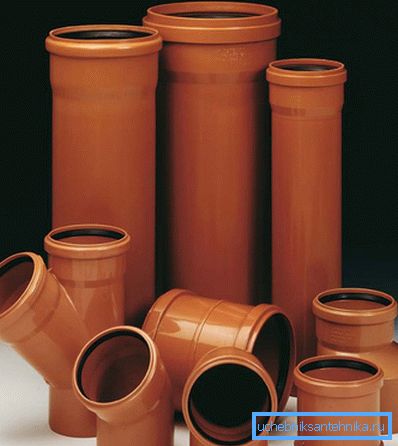

Les tuyaux en plastique des égouts sont devenus les plus courants de nos jours, puisqu'ils ne sont pas affectés par la corrosion, ils sont suffisamment légers et ont une durée de vie maximale de 30 ans. Ils sont reliés par collage, brasage (soudure plastique) et connexions filetées.

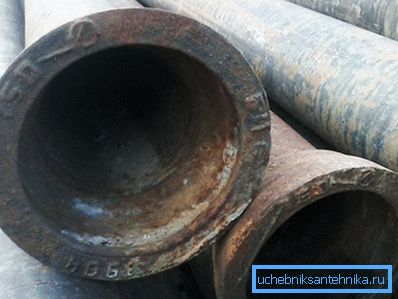

Les tuyaux en fonte sont une alternative aux tuyaux en acier, car ils ont une résistance élevée à la corrosion et aux effets de certains environnements corrosifs. Mais ce matériau est fragile en raison de sa forte teneur en carbone et ne résiste pas aux coups de marteau, ce qui peut entraîner des difficultés lors du pressage. Il relie les connexions soudées et en forme de cloche.

Préparation du tuyau pour le raccordement

Avant de raccorder les tuyaux d’égout, vous devez sélectionner le type de raccordement approprié, puis prendre des mesures, marquer leurs surfaces destinées au raccordement et les nettoyer de la poussière et de la saleté. Dans le même temps, l'utilisation d'un outil abrasif n'est pas recommandée. La surface destinée au soudage doit être nettoyée et dégraissée. Les connexions filetées sont nettoyées de la rouille avant d'appliquer une couche de mastic.

Joints de tuyaux soudés

Pour raccorder les tuyaux à souder bout à bout, ils sont serrés dans des colliers spéciaux, nettoyés de la couche d'oxyde, dégraissés et, si nécessaire, préchauffés en fonction du matériau du tuyau, puis soudés.

Astuce! Les écarts de diamètre et d'épaisseur ne doivent pas dépasser 0,5 mm, car cela peut entraîner des obstructions permanentes dans la conduite.

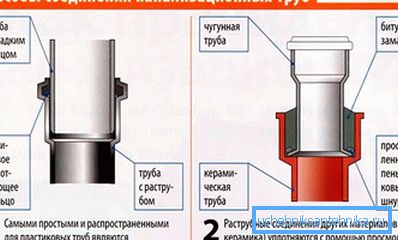

Le tuyau à joint en cloche à extrémité lisse est fabriqué dans l’ordre suivant:

• chanfreiner sur les deux tuyaux;
• sur l'extrémité du tuyau sans cloche, un collier restrictif et un manchon chauffant sont mis;
• un mandrin est introduit dans la douille, ce qui chauffe sa surface intérieure;
• chauffer les deux bouts avant de fondre;
• retirer rapidement le mandrin et les manchons, et les deux tuyaux se connectent rapidement jusqu'à ce qu'ils s'arrêtent;
• Laisser reposer pendant plusieurs minutes jusqu'à complète maturation.

La colle

La méthode de la colle relie le tuyau avec un chevauchement à des températures de +50 ° C, de sorte que la colle au froid ne perde pas ses propriétés et ne puisse pas durcir. Les travaux doivent être effectués dans un endroit protégé de l'humidité. Avant de coller, nettoyez soigneusement les surfaces et dégraisser avec un solvant. Pour le collage de tuyaux avec une différence de diamètre de 0,6 mm, des adhésifs à base de résines de remplissage sont appliqués et plusieurs couches sont appliquées, ce qui donne du temps pour que chaque couche précédente soit prise. Pour coller des tubes avec une différence moindre en utilisant une colle conventionnelle, par exemple à base de chlorure de méthyle, provoquant une couche et reliant instantanément les pièces à coller.

Le joint de colle est utilisé dans les fixations et les raccords à emboîtement. En flare colle est appliquée avec une couche de 2/3 du diamètre du tuyau ou 3-4 cm, en fonction des exigences pour les propriétés mécaniques. Après l'application de l'adhésif, le tuyau est inséré dans la douille et fait défiler d'environ 30 à 600% de manière à ce que la colle soit uniformément répartie et entre en contact avec les surfaces à assembler, puis laissée pendant plusieurs heures jusqu'à ce qu'elle polymérise.

Lors du couplage, de la colle de montage est appliquée sur la surface du tuyau, qui est ensuite insérée dans le manchon et fixée coaxialement, conservée pendant un certain temps avant la pose, après quoi le montage est retiré. Ils seront prêts à fonctionner après plusieurs heures.

Fileté

Les raccords amovibles fabriqués avec un filetage présentent une étanchéité, une densité et une résistance élevées aux pressions élevées. Ils ne sont pas courants dans les raccordements d’égouts et ne sont utilisés que dans les cas où il est nécessaire d’assurer le contrôle d’une certaine section du pipeline. Dans certains cas, quand il n'est pas possible de faire d'autres joints d'un type non séparable, des raccords filetés peuvent être utilisés qui sont mis sur la colle.

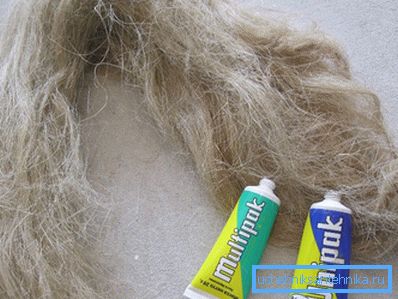

Les raccords sont généralement utilisés pour assurer le même diamètre interne du tuyau et ne pas nuire à la perméabilité. Un produit d'étanchéité doit être utilisé pour raccorder les tuyaux: lin, huile de lin, peinture blanche ou mastic.

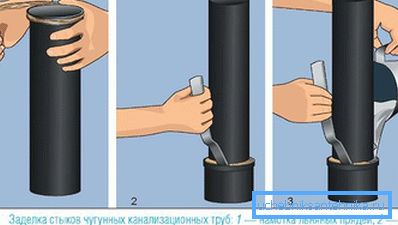

Tout d'abord, le fil est enduit de chaux, puis une couche de lin est enroulée, à partir du deuxième tour de fil, avec une mince couche dense. Un minium est appliqué sur la couche de plaie. Dans ce cas, les extrémités des enroulements ne doivent pas pendre. Après cela, l'embrayage est enroulé, puis serré avec une clé jusqu'au bout. L'autre tube est vissé dans le manchon avec les mêmes couches d'étanchéité appliquées.

Astuce! Si le filetage de l'un des tuyaux est plus long que celui de l'accouplement, un écrou de fixation est utilisé, qui est vissé avant l'application du produit d'étanchéité puis, après avoir serré l'accouplement, il est fermement vissé sur l'accouplement.

Raccordement de tuyaux en différents matériaux

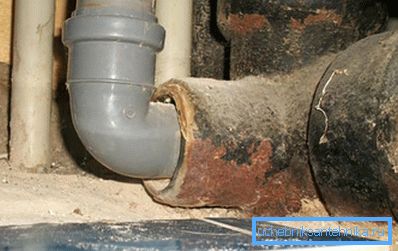

Habituellement, lors du passage des réseaux d'égouts centraux aux réseaux domestiques, il est nécessaire d'utiliser des adaptateurs d'un type de tuyau à un autre. C'est généralement un composé de fonte et de plastique. Ces matériaux ont des propriétés mécaniques et physiques différentes, vous devez donc en tenir compte lors de la connexion. Le problème principal réside dans les différents coefficients de dilatation des matériaux. Par conséquent, des raccords à douille avec joints en caoutchouc sont utilisés Pour ce faire, le tuyau est recouvert d'une couche de colle et pressé fermement dans la douille, ou appliqué avec de la résine de goudron, puis scellé avec du ciment.

Il existe un grand nombre de raccords de tuyaux d'égout différents et il est donc nécessaire de savoir comment les choisir et les mettre en œuvre correctement, car la durée de vie de l'ensemble du système en dépend directement.
