Comment connecter un raccord de tuyau en pehd

Les polymères sont fermement établis dans nos vies. À partir de cette matière première sont fabriqués une variété d’articles et de dessins. Dans les systèmes d’alimentation en eau et d’égout modernes (et dans d’autres conduites), utilisez des tuyaux PND. Ces produits ont la même résistance que leurs homologues métalliques, mais ils sont beaucoup plus faciles à installer et durent beaucoup plus longtemps. Il est possible de créer des pipelines à partir de tuyaux en polymère sans équipement particulier. La procédure de connexion du raccord de tuyauterie PND sera décrite dans cet article.

Méthodes de connexion

Pour faire un égout ou une alimentation en eau, les tuyaux doivent être connectés, et la jonction peut être pliable ou non séparable. La deuxième méthode implique le soudage. Pour cela, il est nécessaire d'utiliser des appareils spéciaux.

La connexion pliable a de nombreuses qualités positives. Voici juste les principaux:

• Facilité d'installation. Tout travail peut être effectué indépendamment même sans assistant.
• La possibilité de démantèlement. Si les tuyaux sont bouchés ou endommagés, vous pouvez facilement effectuer des réparations.

C'est pourquoi presque toutes les connexions de tuyaux en PEHD (en particulier dans les maisons et les appartements) sont réalisées à l'aide de raccords ou de raccords.

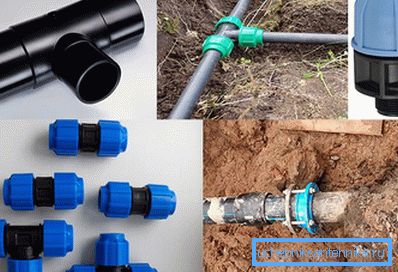

Types de raccords utilisés

Pour l'installation de tuyaux en polymères peuvent être utilisés plusieurs types de raccords. À savoir:

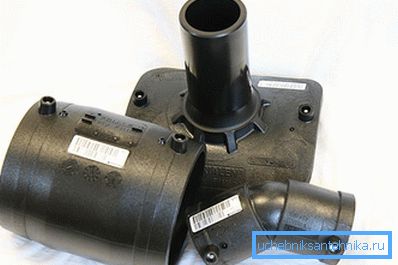

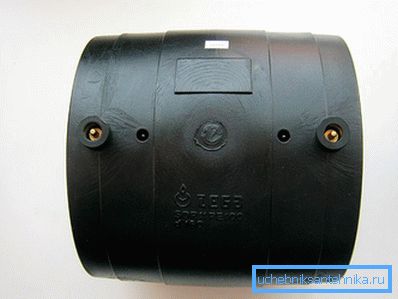

• Électro-soudé. C'est une structure avec un élément spécial. À l’aide de l’électricité, le fil se réchauffe, ce qui fait fondre le plastique et crée un joint solide. Avec cette adaptation, une connexion permanente est créée.
• La compression. Cette conception est le plus souvent utilisée pour l'installation de divers pipelines.
• Réduire Ce raccord est conçu pour connecter des tuyaux de différentes tailles.

Les raccords à électrofusion sont utilisés très rarement. Cela est dû à l’inséparabilité de la connexion résultante et au coût élevé de l’appareil lui-même. Les raccords de réduction sont utilisés lors de la connexion de pipelines à des compteurs et à d'autres composants de communication. Mais les modèles de compression sont utilisés le plus souvent.

Les raccords eux-mêmes peuvent avoir des géométries différentes. Utilisé comme connexion directe et sous différents angles. Des répartiteurs, des tees et d’autres modèles sont également largement distribués. En outre, peuvent être utilisés comme des connexions fixes, et avec la possibilité de déplacement des tuyaux les uns par rapport aux autres.

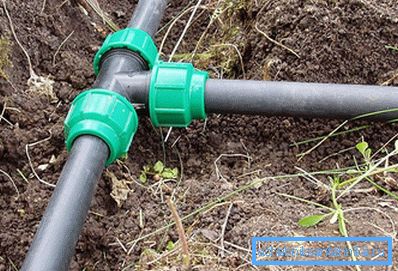

Nous connectons les tuyaux à l'aide de raccords

Le raccord de compression est le plus couramment utilisé. Cela est dû à sa facilité d'utilisation. Comment connecter le tuyau en HDPE à l'aide d'un raccord à compression? Ce sera discuté maintenant. La première chose que vous devez comprendre le dispositif de cette conception. Le raccord à compression comprend:

• coquilles de polyéthylène;
• bagues d'étanchéité;
• les bagues de serrage servent à protéger contre les dommages mécaniques;
• des bagues;
• noix de couverture.

Ces raccords sont disponibles en différents diamètres. Dans les magasins, vous pouvez trouver des constructions pour les tuyaux de 16 à 110 mm.

Pour connecter des tuyaux à l'aide d'un raccord de compresseur, vous devez suivre les instructions suivantes:

1. Comprend la conception du raccord. Les capuchons des écrous sont dévissés et les extrémités des tuyaux sont placées dessus (il est nécessaire d'enlever le chanfrein avec un couteau bien rodé ou un souffleur facial).
2. Nous marquons aux extrémités du tuyau la distance à laquelle ils doivent entrer dans le tuyau. Pour faciliter la connexion, vous pouvez humidifier le raccord et les extrémités des tuyaux avec de l'eau ou une solution de savon doux.
3. Insérez le tuyau dans le raccord à la longueur indiquée. Cela nécessitera un effort physique. Donc, le tuyau entre étroitement dans la bague d'étanchéité.
4. Serrez ensuite le capuchon. Il est souhaitable de le faire sans utiliser un outil avec juste votre main. Cela réduit le risque de trop serrer l'écrou, ce qui signifie une détérioration de l'étanchéité. Ceci termine le processus de connexion.

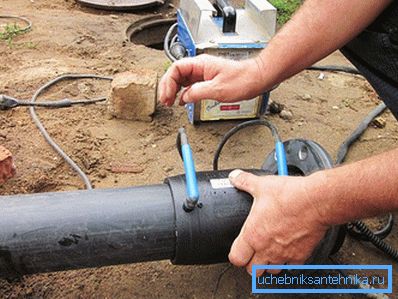

Lors de l'utilisation d'un raccord à électrofusion, une source d'électricité (générateur ou prise électrique) est nécessaire. Les tuyaux et l'élément de raccordement eux-mêmes sont nettoyés des polluants et fixés sur le même axe. Dans le même temps, il est nécessaire de réaliser l'immobilité de l'ensemble de la structure.

Ensuite, une source de courant est connectée au raccord. En conséquence, l'élément chauffant commence à faire fondre le plastique. À l'état fondu, le matériau crée la pression nécessaire et les tuyaux sont fermement connectés.

Si vous envisagez de faire la plomberie ou les eaux usées avec vos propres mains, utilisez un raccord à compression. De tels dispositifs sont assez simples à installer et créent en même temps une connexion fiable capable de résister à une pression de 25 atmosphères. L'utilisation de raccords à électrofusion dans la vie quotidienne est extrêmement rare en raison du coût élevé et de la difficulté d'utilisation.

Nous souhaitons également vous suggérer de lire les articles sur le système d'approvisionnement en eau:

• Comment souder des tuyaux en polypropylène.
• Comment connecter des tuyaux en polypropylène.
• Perte de pression dans la canalisation.
• Comment noyer la conduite d'eau.
• Comment se débarrasser des condensats sur les tuyaux.
• Comment connecter deux tuyaux.

Pour une connaissance plus détaillée du processus de connexion des tuyaux en HDPE, nous vous suggérons de visionner la vidéo sélectionnée pour ce sujet, qui se trouve à la fin de l'article.

 Vidéo

Cette vidéo montre l'installation du couplage de compression:

Voyez comment le soudage des tuyaux en polyéthylène PND dans le joint:
