Comment couper un tuyau à 45 degrés

Lors de l’installation du pipeline, il est souvent nécessaire de couper le tuyau en biais. De plus, l'angle doit avoir exactement le degré nécessaire à la conception. Avec une mauvaise fabrication de l'angle, il est impossible de définir exactement les dimensions du pipeline, qui étaient supposées être performantes. Par exemple, le tuyau tournera à 45 degrés lors de l'installation. Vous devez donc savoir comment couper le tuyau à 45 degrés. Pour cela, nous avons besoin d'outils de marquage, d'une rectifieuse ou d'une scie à main pour le métal.

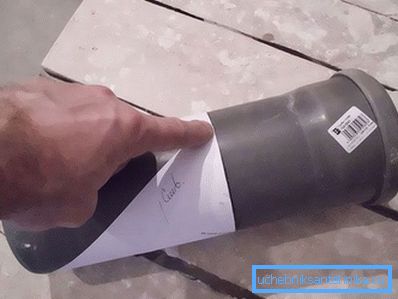

Balisage avec une feuille de papier

Une des méthodes les plus simples consiste à marquer le coin avec une feuille de papier. La feuille carrée se plie strictement en diagonale. Nous prenons le tuyau et l'enveloppons avec une feuille pliée de sorte que les bords des diagonales se font face. Ainsi, sur le petit côté de la feuille, nous avons un angle de 45 degrés. Nous prenons n’importe quel outil de marquage et marquons l’emplacement du futur tuyau coupé le long de la ligne de tôle. Vous pouvez utiliser un ruban étroit pour empêcher l’effacement accidentel du marquage. Cette méthode de marquage est pratique pour un long tuyau de grand diamètre et dont la section de la section est quelque part au milieu.

Utilisation du réservoir d'eau

Que faire si nous avons affaire à un tuyau de petit diamètre et qu’il est nécessaire de le couper à un angle quelque part près du bord? Venez à l'aide d'un récipient profond rempli d'eau. Avant de commencer le travail, il est nécessaire de calculer l'angle d'inclinaison et de faire une marque sur le conteneur. Ensuite, il suffit d'abaisser doucement le bord du tuyau dans l'eau et de l'incliner vers la marque sur le conteneur. Nous tirons le tuyau, marquons la ligne de contact avec l’eau et coupons audacieusement par marquage. Cette méthode est efficace pour marquer un grand nombre de tuyaux. Le modèle fini du réservoir d’eau accélérera le processus de notre travail.

Programme informatique pour aider

J'aimerais également examiner la méthode de balisage à l'aide d'un programme informatique. C'est une méthode assez compliquée pour ceux qui ne sont pas habitués à travailler avec un ordinateur. Cela nécessite une connaissance du PC, la disponibilité de logiciels pour les numérisations et les dessins. Nous commençons le travail avec l'exécution du dessin en indiquant la taille du cercle et de la pente. Nous faisons le modèle dit virtuel.

Ensuite, à l’aide de l’imprimante, nous imprimons l’image sur une feuille de papier. Plus le diamètre du tuyau est grand, plus il y aura de feuilles marquées. Des ciseaux coupent toutes les parties du dessin et, à l’aide de ruban adhésif, les collent. Le gabarit fini est appliqué sur le tuyau et sur le bord du papier, nous faisons le balisage. Cette méthode de balisage est considérée comme l'une des plus précises. Si l'ordinateur ne dispose pas de tels programmes, vous pouvez utiliser Internet. En ligne, vous pouvez télécharger le modèle pour le balisage. Il doit également être imprimé et découpé. La pièce finie est enroulée autour du tuyau et effectue le balisage.

Si le tuyau est profilé

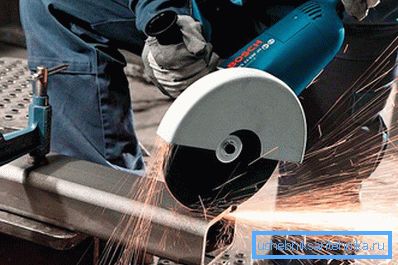

Et ici, par exemple, nous avons un tube profilé, pas un tube rond. Le marquage manuel du profilé peut entraîner de grosses erreurs. Le meilleur moyen de sortir de cette situation sera un modèle composé du même profil de plus grand diamètre. Prenez une petite section du tube profilé et, à l'aide du rapporteur d'angle, notez l'angle de 45 degrés. Couper le moulin sur le balisage et meuler les bords pour ne pas se faire mal au travail. Il ne reste plus qu’à insérer un profilé de diamètre inférieur dans le gabarit et, après avoir effectué le balisage, à le couper.

Vidéo

Grâce à cette vidéo, vous apprendrez à couper un tuyau sous un angle de 45 ou 90 degrés à l'aide d'un programme informatique:

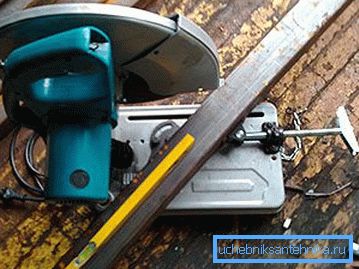

Couper un tuyau profilé à l'aide d'un dispositif de coupe de tuyau à quarante-cinq degrés:
