Comment détecter une fuite dans la plomberie en plastique

L'eau joue un rôle important dans la vie humaine. L’approvisionnement en eau remplit à son tour la fonction principale de transporter l’eau de la source au consommateur. Pour la construction d'un système d'approvisionnement en eau, des tuyaux en métal ou en fonte ont été utilisés. De nos jours, nous avons déjà remplacé les conduites d'eau auxquelles nous sommes habitués. De nouveaux modèles améliorés de conduites en plastique sont arrivés. Le consommateur dispose d'une grande variété de conduites d'eau en plastique, qui diffèrent non seulement par leur diamètre, mais aussi par leur installation. Et, bien qu'un tuyau en plastique ait une durée de vie plus longue qu'un tuyau en métal, il y a toujours des situations où il semble couler.

Les fuites d'eau devront certainement être trouvées et réparées. Après tout, en plus des dommages matériels, la pression sur la route diminue également. Ce facteur aggrave le processus d'approvisionnement en eau du consommateur. La fuite dans la plomberie métallique a été recherchée à l'aide d'un générateur de signal. Il était connecté au circuit principal en métal et un signal spécial était envoyé, qui captait le récepteur à la surface. Il est impossible de transmettre un tel signal par un tuyau en plastique. Néanmoins, il existe des méthodes pour détecter les fuites. Pour savoir comment détecter les fuites dans les canalisations en plastique, examinons certaines d'entre elles.

Méthodes de détection des fuites d'eau

1. La première méthode repose sur l'utilisation de microphones sensibles. Lorsqu’une fissure se forme dans la conduite d’eau, de l’eau sous l’effet de la haute pression s’échappe, créant une sorte de bruit. Une fuite d'eau sur une tuyauterie en métal crée un son haute fréquence. Et sur la plomberie en plastique crée un son basse fréquence. À l'aide de ces microphones, qui sont réglés sur différentes fréquences, les sons capturés à partir du sol indiquent l'emplacement d'une fuite d'eau.
2. La seconde méthode est basée sur la corrélation de bruit. Ce type de recherche électronique est effectué à l'aide d'un détecteur de corrélation. Deux microphones sont montés en deux points de l’alimentation en eau et transmettent la fréquence du bruit à l’appareil. À l'aide du programme, l'appareil traite les données des microphones et calcule le son maximal des deux côtés. Ce son indique l'emplacement d'une fuite d'eau.
3. La troisième méthode consiste à remplir une section de pipeline avec un gaz sûr. Fondamentalement, il s'agit d'un mélange de 95% d'azote et de 5% d'hydrogène. En raison du petit nombre de molécules d'hydrogène, des gaz s'échappent des fissures formées dans le tuyau. Ils montent à travers des couches de sol. Ils peuvent pénétrer dans l'asphalte et même le béton. En surface, ce gaz est capté par des capteurs spéciaux qui indiquent le lieu des fuites d'eau.
4. La quatrième méthode de recherche peut être appelée mécanique. Il consiste à mesurer la section du tuyau avec la pression. Une section distincte de l’alimentation en eau est prélevée et des oreillers spéciaux sont insérés le long du tuyau des deux côtés. Ils gonflent et scellent complètement le tube. La pression d'air est injectée dans la section scellée du tuyau et est mesurée après un certain temps. Si la pression reste inchangée, cela signifie qu'il n'y a pas de fuite d'eau dans cette zone. Eh bien, si la pression chute, la recherche est menée dans la bonne direction. Ensuite, l'oreiller se déplace le long du tuyau et la pression est à nouveau pompée. Cette procédure est effectuée jusqu'à ce qu'un point de fuite d'eau soit identifié.

Après avoir examiné les quatre méthodes permettant de détecter les fuites dans les conduites principales en plastique, nous pouvons distinguer la deuxième méthode. Il repose sur une approche scientifique et est davantage utilisé dans la pratique. Alors regardons de plus près ce qu'il est.

Corrélation de bruit

L'eau qui sort du robinet crée du bruit. Il s'accompagne de vibrations et de signaux acoustiques répartis sur une grande partie de l'aqueduc. Près de la fuite, ce signal s’étend au sol. Les caractéristiques du signal sont influencées par la pression de l'eau fournie, le diamètre et l'épaisseur des parois du tuyau, la taille de la fuite d'eau et le matériau à partir duquel le tuyau est fabriqué.

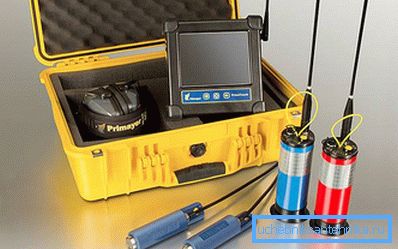

Des détecteurs de fuite de corrélation sont utilisés pour analyser ces signaux. Le signal est mesuré par un hydrophone et un accéléromètre et, après conversion, le détecteur de fuite est analysé. Le principe de fonctionnement du détecteur de fuite consiste en la corrélation des signaux entrants provenant de deux capteurs installés à deux bords du système d'alimentation en eau. S'il y a une fuite d'eau dans cette zone, un pic constant est créé dans la zone de l'histogramme.

Sur la base des données traitées, la fuite exacte du premier capteur est calculée. Il est calculé par la formule: L₁= (D-vt _retards) / 2.

• L₁ - la distance entre le premier capteur et la fuite dans l'alimentation en eau;
• D est la distance totale entre deux capteurs installés aux deux bords de la section d'alimentation en eau;
• v est la vitesse de propagation du son dans le système d'alimentation en eau;
• t _retards - le temps de retard calculé sur la base des signaux de corrélation mutuelle.

La précision du calcul de l'emplacement des fuites d'eau dépend du type de capteurs, de leur emplacement d'installation correct et du traitement précis du signal.

Vidéo

Cette vidéo montre le fonctionnement d'un système de détection de fuite réseau:
