Comment et quel est le raccordement des tuyaux métalliques
Il existe plusieurs façons de connecter des tuyaux en cuivre lors de l'installation de systèmes de tuyaux. Sur le marché de la construction, il existe de nombreux raccords, fixations, soudures pour ce type de matériau, ce qui permet de réaliser des connexions détachables et monoblocs ne nécessitant aucune maintenance. Cet article les examinera tous, y compris la connexion de tuyaux métalliques avec des filetages.
Méthodes de connexion de pipeline en cuivre
L'installation du système comprend les étapes suivantes:
- marquage des segments - il est important de faire les bonnes mesures avec les tolérances nécessaires de manière importante;
- produits de coupe - fabriqués strictement à angle droit avec un outil spécial. Il est préférable de lui faire plus de virages, afin que plus tard, ne pas appliquer un effort supplémentaire;
- éboutage - élimination des bavures et du film d'oxyde;
- paire de segments.
La connexion de tuyaux en cuivre peut se produire de différentes manières:
- soudure capillaire;
- soudure à haute température;
- à travers les raccords.

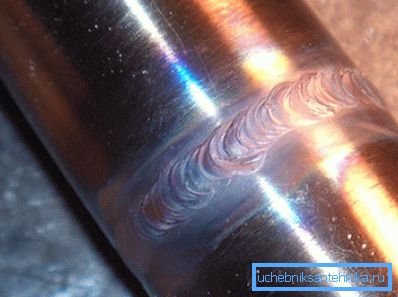

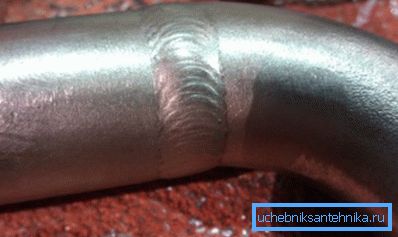

Brasure
Considérez comment raccorder les tuyaux en cuivre de cette manière. Les instructions de processus proposées ci-dessous vous aideront à comprendre plus en détail:
- Appliquez du flux sur la surface nettoyée.
- Connectez les pièces et appliquez de la soudure sur le joint.
- Chauffer le joint uniformément avec une torche ou un chalumeau jusqu'à ce que le flux change de couleur et que la brasure fonde.
- Retirez la flamme du brûleur et laissez la brasure fondue combler le vide entre les pièces et geler.
Conseil: Les experts recommandent d'appliquer une barre de soudure d'une longueur égale au diamètre du produit. Vous pouvez couper des tiges de la longueur souhaitée avant de souder. Si l'un des éléments de connexion est un raccord soudé déjà en usine, il n'est pas nécessaire de l'ajouter lors du soudage.
- Ne pas appliquer de force mécanique après avoir rempli le joint, en lui laissant le temps de refroidir.
- Éliminez les résidus de brasure et de flux du composé avec son chiffon humide une fois qu'il a été complètement refroidi.
- Rincer le système avec de l'eau chaude, sinon le flux catalysera le développement de la corrosion. Donc, sa présence sur les surfaces internes est indésirable.
Les raccords
Les éléments de connexion du système sans soudure sont possibles à l'aide de raccords qui, par leur fonction, sont combinés en deux groupes:
- lignes droites - pour relier des pièces du même diamètre;
- transitoire - pour connecter des pièces de différents diamètres.
Les raccords sont fabriqués pour toute la gamme de diamètres de produits. Leur prix peut varier en fonction de la destination.
En fonction de la configuration et des fonctions réalisées, on distingue les types de raccords suivants:
| Embrayage |
|
| Carré | Conçu pour changer la direction du système de 30, 45? ou 90?. |
| Tee | Utilisé pour l'articulation de trois segments, situés l'un par rapport à l'autre sous un angle de 45? ou 90?. |
| Croix | Utilisé pour amarrer quatre longueurs de tuyaux. |
| Adaptateur | Les autres noms sont sgon ou mamelon. Sert à l’interfaçage de produits de différents matériaux et diamètres en utilisant diverses méthodes. |
| Casquette | Bouchon pour sceller l'extrémité du tuyau. |
| Ajustement | Conçu pour s'accoupler avec un tuyau flexible. |
Voici quelques façons de travailler avec des raccords:
- par brasage, lorsque l’étain est déposé à la jonction du raccord. Un tuyau préalablement traité avec du flux est inséré dans celui-ci, puis l'ensemble est chauffé jusqu'à ce que la brasure fonde et remplisse l'espace.

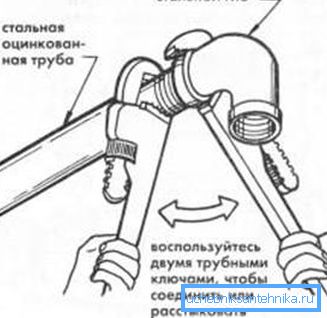

- à l'aide de filetages faits par soi-même, lorsqu'il y a des filetages internes et externes correspondants aux extrémités des pièces à assembler;
- éléments d'accouplement en floraison (compression) de différents diamètres. Le tuyau est fixé au raccord à l’aide d’un joint annulaire et d’un anneau supérieur fendu ou non détachable. Les outils conventionnels conviennent au sertissage;
- un raccord à pression composé d'un corps et d'un manchon. Il est monté à l'aide de pinces de presse spéciales;
- raccord autobloquant dont le principe repose sur deux bagues dont l'une est munie de dents. Lorsque vous appuyez sur une clé spéciale, les dents sont enfoncées dans l'autre anneau, garantissant ainsi une articulation fiable. Il s'enlève aussi facilement que porté.
Méthodes de raccordement des pièces du tuyau de fer
L'étanchéité des partenaires est assurée par un joint en caoutchouc installé dans la prise.
Pour raccorder les tuyaux en fonte, des raccords en fonte de cuivre similaires sont utilisés:
- des couplages;
- les genoux;
- les coudes;
- tees;
- croix;
- brides de raccordement;
- bouts
Il existe de tels types de couplages:
| Connecter | Le cylindre avec le filetage femelle coupé sert à l’installation de deux tuyaux de même section. |
| Transitoire | Il a l'aspect d'un cylindre à gradins, muni d'extrémités filetées - utilisé pour raccorder des tuyaux de différents diamètres. |
| Bouton | Une partie cylindrique avec des filets sur les surfaces intérieure et extérieure sert d’élément de raccordement dans les systèmes de chauffage. |
Conseil: Sachez qu’il existe également des raccords avec des brides ou des douilles aux extrémités, ce qui vous permet d’installer le système de tuyauterie à partir de pièces en différents matériaux.
La coulée des tuyaux en fonte dans les coudes de la canalisation est réalisée en utilisant des coudes avec des angles d'inclinaison différents de 10 ° à 90 °.
Ils sont disponibles en deux versions:
- aux extrémités du filetage interne;
- D'un côté, filetage externe et de l'autre - interne.
Nous connectons des tuyaux sur des branches
S'il est nécessaire de joindre trois longueurs de tuyau, deux types de tés à filetage interne sont utilisés: trois extrémités de même section ou deux extrémités de même section, et la troisième d'un diamètre inférieur.
- Les extrémités des tés de grand diamètre sont équipées de brides et de douilles de différentes combinaisons.

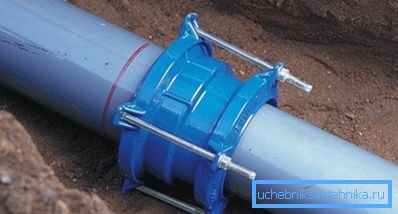

- L'accouplement des quatre segments est réalisé avec des traverses avec des douilles ou des brides aux extrémités.
- Le bouchon en fonte se présente sous la forme d'un cylindre dont une extrémité est scellée. Il existe également des capuchons en forme d'hexagones, à bride et avec des nervures pour une installation facile.

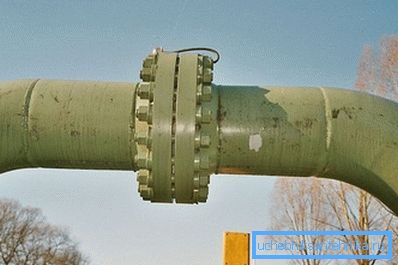

- Les brides de fixation des tuyaux en fonte sont en fonte ductile avec un revêtement protecteur en époxy anti-corrosion.
- L'étanchéité est assurée par un joint en polymère élastique. Monté en pressant la bague de compression.
L'installation de tuyaux en fonte dans le cas où le tuyau secondaire est retiré du pipeline principal est effectuée à l'aide d'une selle. Ensuite, des colliers, des vannes ou un pipeline secondaire y sont fixés avec des colliers.
Conclusion
L'article décrit en détail les différentes manières de connecter des tuyaux en métal, en particulier en cuivre et en fonte, les uns aux autres. Chaque méthode ayant ses propres caractéristiques, elle est donc utilisée dans certains cas (voir également l'article Tuyau électro-soudé: paramètres techniques et champ d'application).
La vidéo présentée dans cet article vous aidera à trouver des informations supplémentaires sur ce sujet.
