Comment faire passer le tuyau à travers le mur

Il est connu que la fiabilité du fonctionnement de tout appareil de chauffage dans une maison privée dépend en grande partie de la qualité de l'installation du système d'échappement du gaz. Selon le SNiP actuel, la formation d'un canal de fumée dans une maison en construction est réalisée simultanément à la construction de ses structures principales. Cependant, lors de l'installation du système d'échappement des gaz dans un bâtiment déjà construit, vous devrez construire un canal de cheminée directement à travers ses murs.

C'est pourquoi, avant d'effectuer des travaux liés à la disposition du canal de fumée dans la structure finie, vous devez vous familiariser avec la méthode pour tirer le tuyau à travers le mur de la maison. Notre article est consacré à la résolution de cet important problème dans lequel nous essaierons de raconter autant que possible les détails de la mise en œuvre des procédures pertinentes.

Tout d'abord, il convient de prêter attention à l'importance attachée aux canaux d'évacuation des produits de combustion des systèmes de chauffage modernes.

Astuce! La nécessité de disposer d’un canal d’échappement fiable pour les déchets de combustion s’explique non seulement par la nécessité de créer les conditions nécessaires au fonctionnement efficace du système de chauffage, mais également par le souci de la santé des personnes vivant dans la maison.

Caractéristiques de conception

Lors de l'installation du système d'évacuation de la fumée, posé à travers le mur de la maison, les conditions suivantes doivent être remplies:

1. Tout d’abord, vous devez toujours vous rappeler que la voie de pose du canal de la cheminée doit être suffisamment éloignée des autres communications domestiques.
2. Près du lieu d'installation à travers le mur dans le canal de la cheminée, il ne devrait pas y avoir de coins coupants, qui sont à l'origine de la formation des "tourbillons" du flux. Une conséquence indésirable de ce phénomène peut être le colmatage rapide de la cheminée par la suie.
3. Aux endroits où un tuyau traverse une paroi, celle-ci doit être protégée de manière fiable avec un caisson spécial ou recouverte d'une colle de haute qualité. La dernière méthode de protection implique l'utilisation d'un matériau isolant d'un type ou d'un autre.
4. Les supports de cheminée des deux côtés du mur doivent être montés par incréments de 60 mm maximum.

Si vous tenez compte de toutes les exigences ci-dessus, vous ne devriez pas avoir de problèmes de conformité avec les codes du bâtiment régissant le travail de cette classe, ni avec la fiabilité de l’ensemble du système.

Procédure d'installation

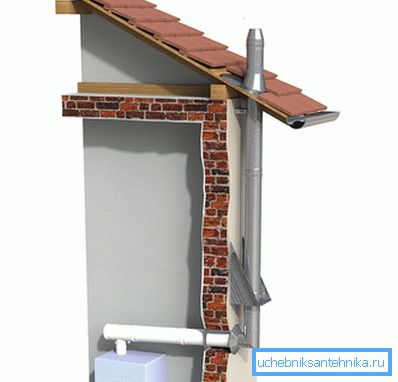

L'installation du conduit de gaz de combustion, effectuée dans le sens allant du dispositif de chauffage vers le tuyau d'échappement, commence par le marquage du tracé de son installation interne, ainsi que par le choix d'un point de retrait au-delà des limites de la pièce. Selon ce marquage, un trou du diamètre requis est préparé dans le mur, correspondant aux dimensions de la buse à monter.

Astuce! Dans ce cas, si le pipeline doit être isolé à travers le mur, le trou doit être fait avec une petite marge.

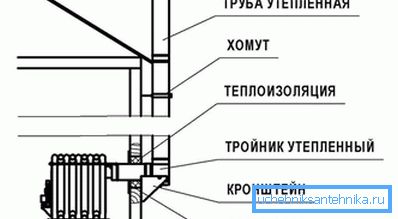

Le tuyau de dérivation posé contre le mur est solidement fixé à l'aide de supports spéciaux, après quoi il est inséré dans le trou traversant et revêtu du matériau isolant choisi par vous (feuille de laine minérale, par exemple). Lors de l'installation verticale du conduit de cheminée interne, il est souvent nécessaire de changer de direction brusquement dans la direction du joint (à un angle de 90 degrés). Dans cette situation, vous aurez besoin d'un té spécial avec une cuvette de nettoyage, installé à une certaine distance du mur et permettant d'accéder à l'audit de canal (afin de le nettoyer de la suie accumulée).

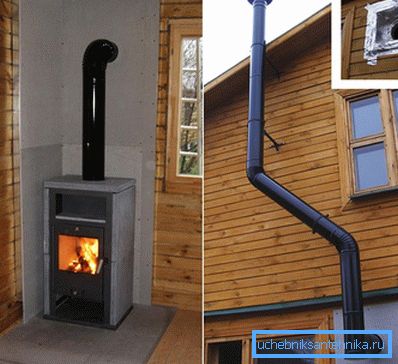

Après le retrait du tuyau à travers le mur, il est construit sur une longueur suffisante pour la formation d'une pointe, dominant le toit. Pour changer brusquement la direction du joint externe, on utilise un autre té qui joue le rôle d'élément de transition.

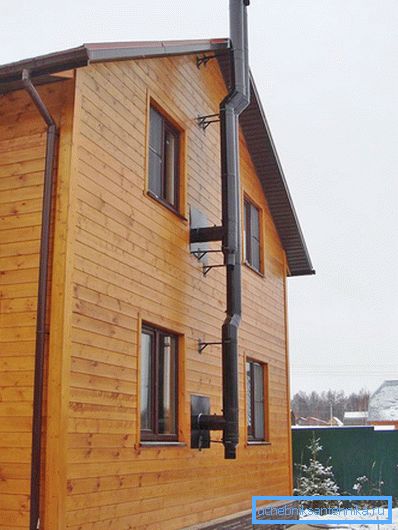

La portée extérieure du tuyau d'évacuation est fixée sur la surface du mur à l'aide de fixations spéciales placées tous les deux à trois mètres.

Astuce! Le câblage de la cheminée à travers le mur du bâtiment en rondins implique l'obligation d'isoler la section de tuyau avec un matériau incombustible, qui est le plus souvent utilisé en amiante ou en brique.

Il est clair que cette condition est liée au respect obligatoire des exigences de sécurité en matière de protection de l'objet contre l'incendie. D'autre part, une isolation fiable du canal de fumée vous permettra de prolonger considérablement la durée de vie de l'ensemble du système de gaz de combustion.

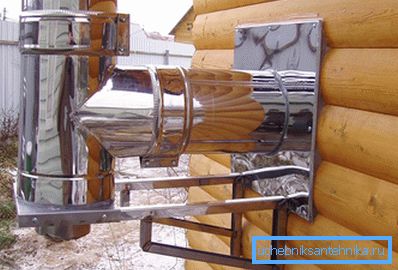

Le conduit de cheminée est guidé à travers le mur d'un bâtiment en bois à l'aide de structures de tubes coudés spéciales équipées de «portes», utilisées comme éléments de réglage de la poussée dans la conduite. Pour fixer la cheminée au mur, utilisez des supports métalliques, montés à des intervalles réguliers ne dépassant pas 1 mètre de long.

Pourboires

Une garantie de travaux d'installation de haute qualité peut être prise en compte les avis des experts, en tenant compte des recommandations suivantes:

1. Avant de procéder à l'installation d'un système d'échappement de produit de combustion, il est nécessaire de déterminer la puissance de l'équipement de chauffage et de sélectionner le diamètre de la cheminée correspondant à cet indicateur.
2. Le choix de la longueur totale du canal de fumée (y compris le point de son rejet à travers le mur) doit être effectué en tenant compte de l'obtention du niveau optimal de poussée, sans lequel le fonctionnement efficace de l'équipement monté est impossible.
3. Dans le même temps, vous devez être conscient du fait que, avec un niveau de traction accru, le fonctionnement de l'équipement perd de son efficacité, car dans ce cas, la chaleur sera évacuée de la maison avec un flux de gaz puissant.

Pour éviter de telles pertes, les experts vous conseillent d’effectuer tous les travaux dans le respect des réglementations en vigueur. De plus, lors du raccordement de la cheminée à l'équipement de chauffage, des éléments de transition standard (genoux ou tés) doivent être utilisés.

Tous ceux qui installent le système d'évacuation des produits de combustion dans une maison déjà reconstruite doivent se rappeler qu'un tel projet peut être mis en œuvre de deux manières différentes:

• Dans le premier cas, une unité télescopique spéciale est utilisée, qui assure l'étanchéité du câblage de la cheminée à travers le mur, dans laquelle des tuyaux de plus grand diamètre sont également insérés avec des plaques de protection installées à leurs bords.
• Selon le second procédé, l'espace entre le mur et la cheminée est scellé avec de la laine minérale, utilisée simultanément comme appareil de chauffage.

La méthode consistant à placer la cheminée à travers le mur est considérée comme le moyen le plus naturel et relativement peu coûteux de l’organiser dans une maison entièrement reconstruite. Cela évite au contractant les difficultés supplémentaires liées à la nécessité de préparer l'itinéraire, qui sinon passeraient par le toit et les chevauchements entre les sols. De plus, l'utilisation de cette technique vous permettra de réduire considérablement le temps nécessaire pour l'ensemble du travail d'installation.
