Comment faire un drain du toit lui-même

Lorsque vous construisez vous-même une maison ou un chalet et que vous commencez à l'équiper, vous devrez certainement vider les drains du toit. Ce problème sera ressenti immédiatement après la première pluie, car toute l'eau du toit coulera sur les marches, les fondations et même les murs, ce qui n'est pas bon du tout. Votre tâche consiste à construire un système de sortie d’eau du toit, c’est-à-dire un drain. Il y a deux options: acheter un design prêt à l'emploi ou le concevoir vous-même. La première méthode est beaucoup moins chère et permettra d’économiser de l’argent, mais elle devra faire des efforts. Nous devons choisir le matériau dont sera composée le futur déversement, quelle forme il prendra et où toute l'eau devrait couler. Avec toutes ces nuances, vous pouvez comprendre en lisant notre article. De plus, nous examinerons pourquoi les prunes sont nécessaires, en particulier quelles sont ses fonctions, quelles sont les exigences pour ces éléments, en quoi elles consistent et, directement, comment faire de la vidange sur le toit de vos propres mains. Découvrons tout dans les détails.

Et pourtant pourquoi

Le drainage est une partie importante de la construction de toute la maison. Sa présence est très importante pour plusieurs raisons. Vous pouvez voir une maison dans laquelle il n'y a pas de système de drainage sur le toit, probablement uniquement pendant la phase de construction, car ce système est généralement utilisé en premier. Et tout cela parce qu'il remplit des fonctions importantes:

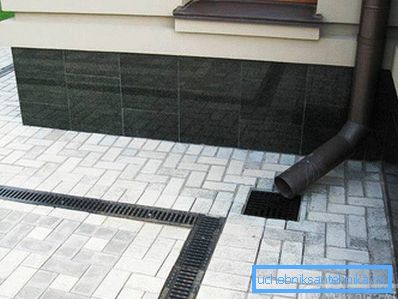

1. Fonction de protection. Grâce à l'évier, les précipitations ne tombent pas sur les murs, les fondations, les marches et les angles morts. C'est le but principal du drain. En cas d'absence, la base de la maison s'effondrera tout simplement d'ici 5 à 10 ans. L'eau tombera sur la fondation, laissant le sol, à la suite de quoi la fondation sera érodée. De plus, des traces d'eau, des taches et des taches peuvent se former sur les murs, ce qui gâtera l'esthétique de l'ensemble du bâtiment. Oui, et les marches du porche vont s'effondrer avec le temps.
2. Collection du toit d'eau de pluie. Ceci est particulièrement important pour les propriétaires d'un grand potager ou d'un potager, car il est très bon d'arroser les plantes avec de l'eau de pluie. Si le tuyau de vidange doit contenir un récipient spécial, un baril ou un grand réservoir, vous disposerez d’une source d’eau supplémentaire après une bonne pluie. Ceci est utile non seulement pour le sol, mais aussi pour votre portefeuille. La présence d'une telle eau technique ne fait de mal à personne.

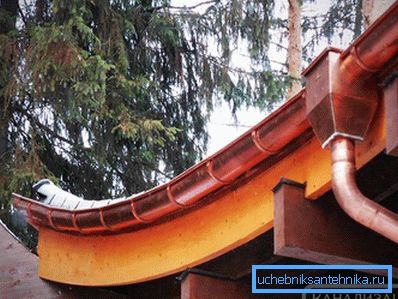

3. L'élément de décor pour votre maison. Si vous réalisez de belles sorties avec vos propres mains, vous pouvez compléter le tableau général de la maison en lui donnant un aspect complet.

Tout cela fait du système de drainage un élément important de tout le bâtiment. Bien sûr, il est possible de s'en passer dans certains cas, mais cela entraîne de nombreuses conséquences indésirables.

Il convient de noter qu’il est également impossible de drainer une main rapide, pour qu’elle fonctionne correctement et pendant longtemps, vous devez respecter certaines conditions:

• Le produit doit avoir une résistance élevée, une résistance à diverses déformations mécaniques et des charges élevées. Il doit résister aux fortes rafales de vent, à la grêle, au poids de la couche de neige en hiver, etc.
• La durabilité Le matériau doit résister à divers facteurs externes, à la corrosion par l'eau, aux changements de température et aux précipitations.
• Enfin et surtout, une belle apparence, car personne ne veut d’un seul détail gâcher toute la façade.

Il est important de respecter toutes ces exigences. Vos efforts ne seront donc pas vains. Mais avec quel matériau pouvez-vous faire un drain et lequel sera le meilleur? Découvrons.

Matériaux pour la production

Le système de drainage de l'eau est composé de divers matériaux, qui diffèrent par leurs caractéristiques et leur prix. Il existe deux matériaux principaux pour la fabrication du drainage:

1. Métal
2. Les polymères.

Ce sont les matériaux les plus courants à partir desquels vous pouvez vous-même drainer l'eau. Si nous parlons de métal, il est plus cher que le plastique en raison de sa résistance. Dans la fabrication des prunes, il est en outre recouvert d'un agent anticorrosion et d'un revêtement décoratif, car, comme il est bien connu, l'inconvénient du métal est sa tendance à la corrosion. De plus, en cours de fonctionnement, le drainage du métal doit être traité ultérieurement de la même façon, afin qu’il ne rouille pas des dommages, bosselures et rayures pouvant se produire en cours de fonctionnement.

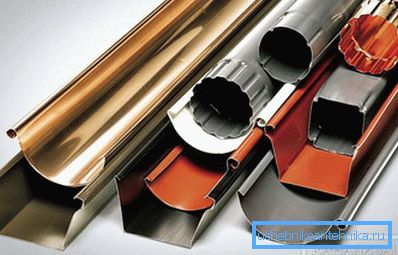

Si vous voulez faire une construction en métal, il est préférable de choisir tel:

• acier galvanisé;
• le cuivre;
• aluminium.

Pour faire un drain en acier galvanisé, il est nécessaire de l’acheter en tôle d’une épaisseur pouvant atteindre 1 mm. Pour une protection supplémentaire du matériau contre la corrosion, choisissez un matériau recouvert de polymères: polyester, plastisol ou pural.

Le design de l'aluminium est assez léger, ce qui est son avantage. L'épaisseur de la feuille peut aller de 0,8 mm à 1 mm. Pour protéger le matériau avec un vernis spécial. Il protège non seulement l'aluminium, mais améliore également son apparence. De telles structures ont une durée de vie prolongée et si l’aluminium n’entre pas en contact avec d’autres métaux, la rouille ne se formera pas dessus.

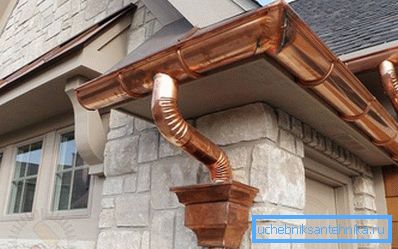

L'avantage des produits en cuivre est qu'ils ne nécessitent pas de traitement supplémentaire. Un tel reflux est considéré comme plus durable, beau et de haute qualité, il est idéal pour la fabrication d’un système de drainage des eaux dans le cas où votre toit n’est pas fait d’un autre métal. Le cuivre, comme l'aluminium, ne doit pas être en contact avec d'autres métaux. Le seul point négatif est le prix élevé du matériau.

Astuce! En cours de fonctionnement, le cuivre est recouvert d'une patine verdâtre.

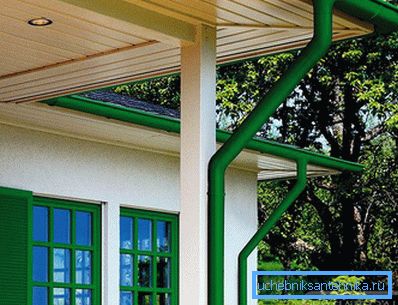

Le plastique est un autre problème. Ils ne nécessitent pas de traitement supplémentaire, sont plus durables et ne se corrodent pas. Augmentation de la résistance, de la durabilité, du silence et de la résistance aux ultraviolets - toutes ces fonctions ont fait du plastisol et du polyester les principaux matériaux idéaux pour la fabrication du reflux. Les drains en plastique ont un autre avantage: les polymères peuvent être de différentes couleurs. Vous pouvez donc en choisir un qui correspond à la palette de couleurs de votre maison.

Astuce! Il convient de noter que le prix du plastique est beaucoup plus bas que celui du métal. Par conséquent, les prunes en polymère vous coûteront moins cher.

Si nous parlons des inconvénients du matériau, il y en a un important: à basses températures, le plastique devient fragile. Et, malgré les divers additifs entrant dans la fabrication, le plastique extrêmement froid peut se fissurer, ce qui risquerait de briser l’étanchéité du système. Certes, si vous vivez dans une région au climat tempéré, ce manque ne vous dérangera pas.

Compte tenu de tout ce qui précède, vous pouvez choisir le matériau à utiliser pour drainer l’eau du toit de la maison. Avant de commencer à faire une marée basse, voyons en quels éléments elle se compose et comment cela fonctionne.

Composants du système de drainage de l'eau

Vous devez d’abord déterminer quoi faire exactement, car le système de drainage est composé de divers éléments:

1. Gouttière L'un des principaux éléments de l'ensemble de la structure. Il sert à recueillir l'eau des pentes du toit. Il peut être rond ou carré, monté horizontalement sous le débord du toit. La taille de la gouttière dépend de la surface de la rampe qu’elle servira.
2. Tuyau La partie verticale de la structure, qui vous permet de diriger l’eau vers l’endroit souhaité, qu’il s’agisse d’un système de drainage ou d’un réservoir pour la récupération des eaux de pluie. Les tuyaux sont fixés au mur du bâtiment.
3. Vidanger l'entrée ou l'entonnoir. L'élément qui relie la goulotte au tuyau.
4. Virages et angles. Éléments structurels permettant de contourner la maison, divers éléments saillants, etc. Grâce à eux, il est également possible de monter le tuyau à différentes distances du mur de la maison.
5. Stubs Dans les endroits où l'entonnoir et le tuyau ne sont pas fournis, installez un bouchon.
6. Connexion de gouttière. Lorsque le mur est long, les gouttières sont reliées entre elles par des éléments de liaison spéciaux.
7. Fixations pour tuyaux et gouttières, permettant de fixer fermement ces éléments au mur.
8. Piège à feuilles. Parfois, un piège est installé dans le système et ressemble à un réseau. Grâce à elle, les feuilles ne pénètrent pas dans le système et ne le bouchent pas. Il suffit de retirer périodiquement les feuilles du piège.

Comme on dit, mieux vaut voir une fois que d’entendre cent fois. Vous trouverez ci-dessous un diagramme dans lequel vous pouvez voir visuellement tous les composants du système.

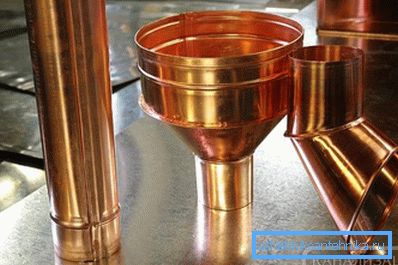

Comment savoir combien de matériel est nécessaire pour travailler

Avant de vous rendre au travail, vous devez résoudre un autre problème. Il convient de déterminer le montant des matériaux nécessaires à la construction du drain afin de ne pas avoir à dépenser de l’argent pour la livraison. Oui, et le surplus de matériau peut durer longtemps, jusqu'à ce que vous décidiez de l'utiliser pour la construction de dépendances.

Alors, comment calculer la quantité de matériau, il est nécessaire de créer un drain. En fait, tout n'est pas aussi difficile qu'il y paraît. Pour travailler, vous devez vous armer d'un ruban à mesurer de plus de 5 m, d'un crayon ou d'un stylo, ainsi que d'un cahier de notes. Tout commence avec le fait qu’à l’aide d’une roulette, le nombre total de séquences de toutes les rainures autour du périmètre est calculé. Le nombre résultant vous indiquera combien de mètres de matériau sont nécessaires pour les gouttières. Notez toutes les données pour ne rien oublier. Et, bien sûr, ne prenez pas le matériau avec une précision d'un centimètre, une petite marge est requise.

Astuce! La section des gouttières peut être de deux types: ronde et carrée. Le type à choisir dépend de vos propres préférences. Seulement ici, il est à noter qu'il est plus facile de prendre soin des produits ronds, car ils sont faciles à nettoyer. La forme carrée ne permet pas de nettoyer soigneusement la saleté dans les coins.

Vous devez maintenant déterminer combien d’entonnoirs iront sur le système. Rendre encore plus facile. En règle générale, un entonnoir est installé sur la gouttière tous les 10 m .Si la maison est petite, l'entonnoir est souvent placé simplement à ses angles. Si la longueur de l’un des murs de votre maison dépasse 10 m, les professionnels recommandent de créer plusieurs points de drainage. Le nombre d'entonnoirs doit également être enregistré.

Vous n'avez même pas besoin de calculer le nombre de tuyaux nécessaires, car ce nombre sera égal au nombre de cheminements. Tout ce qui reste à faire est de mesurer la distance entre le toit et le sol ou l’endroit où vous souhaitez détourner l’eau afin de déterminer la longueur souhaitée du tuyau.

Les virages et les genoux sont calculés strictement individuellement en fonction des caractéristiques techniques de la façade de la maison. Tout dépend du nombre de virages, d'obstructions et de virages. Tenez compte de la distance souhaitée entre les tuyaux et les murs.

Une fois tous les calculs terminés, vous devez connaître le nombre requis d'éléments de fixation: supports et colliers. Les supports permettent de fixer les gouttières de détournement par pas de 60 à 80 cm.La longueur totale des gorges doit être divisée par la distance entre les supports. Vous savez donc exactement combien de pièces vous avez besoin. En ce qui concerne les colliers qui fixeront les tuyaux aux murs, il est certainement difficile de dire quelque chose. Fondamentalement, 2 à 3 colliers suffisent par tuyau, cela dépend de la hauteur du mur. Regardez le nombre de tuyaux dans votre système de drainage et déterminez le nombre de colliers.

C'est tout, le calcul est terminé. C'était l'étape la plus facile de la construction du drain, il sera beaucoup plus difficile de le monter. Vous devez maintenant consulter vos dossiers et les accompagner au magasin pour acheter tout le matériel nécessaire. Lorsque tout est prêt, vous pouvez vous mettre au travail.

Comment faire un drain du toit

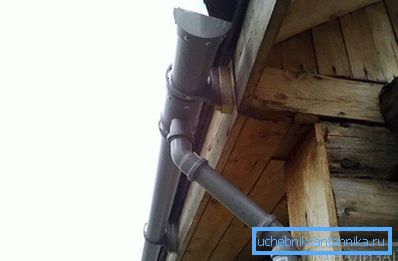

Réfléchissez à la façon dont vous fabriquez votre propre tuyau en plastique, car il s’agit de l’option la plus simple et la plus efficace. Comme le montre la pratique, les meilleurs matériaux pour cette activité sont les tuyaux d’égout et de ventilation en plastique.

Pour travailler, vous avez besoin de ces outils:

1. Bulgare
2. Tournevis ou tournevis.
3. La roulette
4. Cordon ou fil.
5. Vis.
6. Papier de verre
7. Niveau et chute
8. Marqueur.
9. Mastic silicone.
10. Échafaudage ou échelle.

Et comme matériel nécessaire pour acheter:

• Tuyaux en plastique d'un diamètre de 80, 90 ou 110 mm, dont seront fabriquées les gouttières. Ils sont coupés en deux.
• Tuyaux en plastique avec un diamètre de 50 mm, qui serviront de tuyaux verticaux pour le drainage.

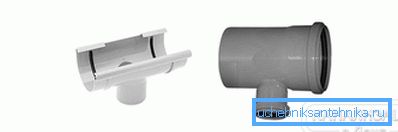

• Raccords en plastique qui seront des entonnoirs, reliant la gouttière et le tuyau vertical.
• Les angles et les genoux de la dérivation, grâce auxquels les gouttières peuvent se plier autour des coins d'un bâtiment, ainsi que modifier l'orientation des tuyaux de drainage verticaux au bon endroit.
• Bouchons en plastique pour les tuyaux, qui doivent également être coupés en deux.
• Supports en plastique et pinces métalliques.

Tout d'abord, il est nécessaire de déterminer la section transversale des tuyaux, qui dépend de la surface du toit lui-même. Il existe une formule de calcul spéciale grâce à laquelle vous pouvez déterminer le diamètre requis. Si la pente de la toiture est de 50 m² et plus petit, il est préférable d’utiliser des tuyaux d’un diamètre de 80 mm. Lorsque la pente de la toiture est de 125 m² et moins, puis choisissez un tuyau de 90 mm. Et lorsque la pente du toit est supérieure à 125 m², Un tuyau d'un diamètre de 110 mm est requis.

Astuce! Plus nécessiteront des entonnoirs, des douilles et des adaptateurs, mais leur diamètre est déterminé en fonction du diamètre du tuyau, qui se déplace de la gouttière.

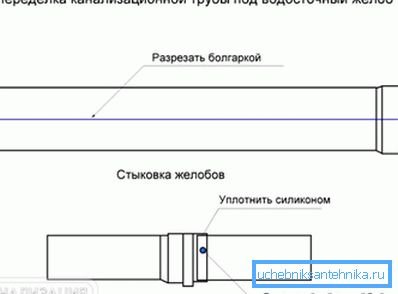

Nous allons maintenant fabriquer les gouttières - c’est le travail le plus difficile, qui requiert précision et calcul correct. Comme les gouttières seront utilisées, les tuyaux doivent se dissoudre en deux. Il sera facile de les couper, mais le faire en douceur est difficile. D'un tuyau, vous obtiendrez deux gouttières identiques. Voici ce que vous devez faire:

1. Prenez le tuyau du diamètre désiré et placez-le sur les planches. Pour plus de commodité, fixez le tuyau avec une vis sur la carte à l'aide d'une vis.
2. Tout en haut, à l'avant du tuyau, reculant de quelques centimètres, vissez la vis exactement au milieu. Faites la même chose de l'autre côté. Twist les vis à la fin n'est pas nécessaire.
3. Tirez le fil entre eux. Assurez-vous que tout est lisse.
4. Maintenant, marquez la ligne de coupe sur le tuyau avec un marqueur.
5. Retirez le fil et, en vous concentrant sur le balisage, commencez à couper le ponceur. Pour des raisons de sécurité, portez des lunettes de protection. Assurez-vous de couper le tuyau de manière uniforme, car l'apparence générale des gouttières en dépendra.
6. Il reste à faire exactement la même chose du côté opposé du tuyau. Ce n’est que maintenant que le tuyau de la planche est fixé à deux endroits car, après avoir coupé le tuyau, vous en avez fabriqué deux parties distinctes.
7. En fonction du nombre de gouttières nécessaires, coupez tous les tuyaux conçus à cet effet.

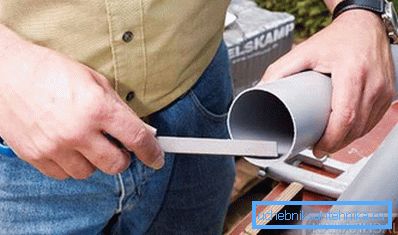

8. En utilisant du papier émeri, dénudez les tuyaux.

C’est ainsi que vous pouvez réaliser indépendamment les gouttières, qui deviendront la base du système de drainage. Maintenant, il vous suffit de relier les éléments des gouttières ensemble, compte tenu de la longueur requise sur chaque mur. L'un avec l'autre, les gouttières finies seront reliées avec des vis. S'agissant de tuyaux d'égout, dont l'une des extrémités est plus large, vous pouvez facilement les raccorder.

1. Une chute est insérée dans l’autre chevauchement de 5 à 10 cm.
2. À l'aide d'un tournevis ou d'une vis, fixez-les l'un à l'autre à trois endroits: sur les côtés et en bas.
3. Le montage fini peut être enduit d'un mastic à la silicone pour éviter les fuites d'eau.
4. Pour faire les gouttières d'angle, vous devez prendre le genou et, selon la méthode que vous connaissez déjà, le couper en deux.
5. À ce stade, il est nécessaire d'insérer un raccord en plastique et de le fixer à l'aide de vis autotaraudeuses aux endroits où des tuyaux verticaux seront situés. Encore une fois, vous devez couvrir le mastic de jonction.

Astuce! Lorsque vous connectez les éléments les uns aux autres, ne serrez pas trop les vis afin que les joints soient légèrement mobiles. De ce fait, la structure marchera sous l’effet du vent et de diverses températures, sans s’effondrer.

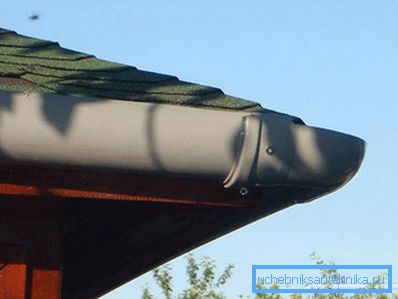

Nous pouvons dire que votre système de drainage de toit est prêt, il ne reste plus qu'à tout assembler et à l'installer à l'endroit prévu.

Toutes les étapes sont détaillées dans la vidéo:

Règles d'installation du système de drainage

Avant d'installer votre conception maison, il est important de vous familiariser avec certaines des règles d'installation des éléments de drainage de l'eau. Ils concernent non seulement les produits en plastique, mais également tous les autres. Le respect de ces règles est très important car, grâce à elles, la structure sera pliée longtemps et remplira correctement ses fonctions.

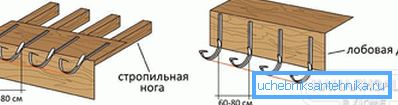

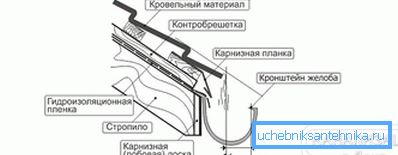

1. L'installation de rainures le long du périmètre de la maison doit être effectuée sur la barre frontale de la corniche, à la périphérie du système de fermes, directement sur le toit. Il vaut mieux choisir les deux premières méthodes. Toutefois, il convient de noter qu'il sera facile de les mettre en œuvre lorsque le système de drainage est installé au stade de la construction de la maison, avant la pose du matériau de toiture. Si vous avez déjà complètement construit votre maison ou votre chalet, vous pouvez fixer les gouttières au bord du toit.
2. Lorsque des tuyaux en métal sont utilisés comme gouttières, les supports doivent être placés à une distance de 80 cm à 1,5 m. Si les gouttières sont en plastique, la distance minimale doit être de 60 à 80 cm.
3. Les gouttières doivent être réparées de manière à ce qu'elles attrapent facilement le courant d'eau courante. Pour ce faire, vous devez vous retirer du bord du toit jusqu'à un tiers de la section transversale du tuyau, de sorte que les deux tiers de la gouttière dépassent et que l'eau y tombe nettement.
4. Pour empêcher l'eau de s'accumuler dans les canaux, ceux-ci doivent être installés avec une pente vers l'entonnoir. Pour chaque longueur de 1 m, la pente doit être de 3 à 5 mm. Cela suffira pour que l'eau coule librement dans l'entonnoir.
5. La distance entre le bord supérieur de la gouttière et le bord du toit ne doit pas être inférieure à 30 mm. Si cette exigence n'est pas remplie, toute la structure peut être perturbée par une masse de neige ou de la glace qui tombe du toit.
6. Il est important d’assurer une bonne étanchéité des joints afin que l’eau ne leur échappe pas. Pour ce faire, vous pouvez utiliser un produit d'étanchéité ou un joint de tuyau - une bande de caoutchouc. Il devrait être coupé en deux parties et mis sur la jonction où il est vissé avec des vis. Il servira également d’intervalle thermique, indispensable pour que la conception puisse être déplacée.

Ce sont toutes les règles que vous devez suivre lors de l'installation d'un système de drainage de l'eau. Il ne vous reste plus qu'à tout mettre en pratique!

Installation d'un système d'égout

Vous devez d’abord choisir un point de départ, c’est-à-dire le lieu où vous commencerez à travailler. Etant donné que les travaux seront effectués en hauteur, prenez un escabeau et vérifiez s’il est fiable. Vous devez être particulièrement prudent, car la gravité peut jouer une farce cruelle. Le processus d'installation lui-même n'est pas entièrement compliqué, il est conforme à toutes les instructions et tout constructeur amateur peut le réaliser. Alors considérons tout par étapes:

1.
   La première étape consiste à fixer les supports en place. Il serait préférable de dessiner sur le papier une image schématique du futur système de reflux pour mieux naviguer. Dans la première section, vous devez faire du balisage, compte tenu de la pente. Pour vous faciliter la tâche, comptez le degré de pente requis. Au début et à la fin du panneau de rideau, marquez les points de départ et d'arrivée. Il reste à les connecter et à marquer l’emplacement des supports restants le long de la ligne.

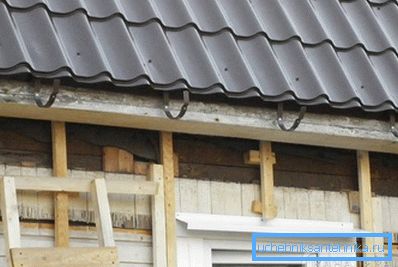

2. Dans les endroits désignés, installez tous les supports en les fixant avec des vis.
3. Maintenant, prenez la goulotte et réinstallez-la. Ils sont fixés aux supports avec des vis. Afin que les tuyaux ne se courbent pas sous l'influence de la lumière du soleil, des supports spéciaux sont placés sur les supports. Si ce n'est pas sur vos détails, faites des jambes de force et fixez-les avec des vis auto-taraudeuses. Dans les endroits malentendants, installez des bouchons au bout des gouttières, sans entonnoir.
4. Lorsque les gouttières sont solidement fixées, vous pouvez procéder à l’installation des tuyaux verticaux. Comme ils seront fixés au tuyau, un espace est créé entre l’entonnoir de la gouttière et le tuyau. Vous pouvez le remplir en utilisant le genou, qui se déplacera du raccord à l'emplacement du tuyau. Obtenez donc une transition en douceur qui sera belle.
5.
   Maintenant, vous devez serrer les colliers pour fixer les tuyaux dans le mur. Pour les placer en douceur, prenez un fil à plomb et faites des marques le long de la ligne. Environ 1 m de tuyau nécessite 2 sangles. Sur tout le petit mur, vous aurez besoin de 2 ou 3: un du bas, un du haut, le troisième, si nécessaire, en plus de fixer au milieu. Dans les endroits marqués, faites un trou et enfoncez un goujon depuis la bride en tenant compte de la distance entre le tuyau et le mur, qui doit être comprise entre 50 et 100 mm.
6. Couper le tuyau d'égout à la longueur requise. Il reste à le connecter au genou et à le fixer dans les pinces.
7. À l'extrémité du tuyau de drainage, un coude de guidage est monté pour dévier l'eau à l'endroit souhaité. Il est souhaitable qu’il dépasse à environ 30 cm du mur.

C'est tout, maintenant, la même chose à faire autour du périmètre.

Le système de drainage de l'eau du toit est prêt. Plus important encore, vous avez dépensé un minimum d'argent pour son achat, comme vous l'avez fait vous-même.

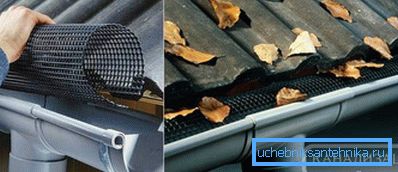

Vous pouvez créer une grille maison de maillage de bâtiment pour protéger le système contre le feuillage. Il faudra un certain nombre de mètres de grille, qui doivent être coupés en bandes de telle largeur que, en la transformant en cylindre, vous obtiendrez un diamètre légèrement inférieur au diamètre du tuyau de la goulotte. Fabriquez de tels cylindres et placez-les dans les gouttières en les fixant bien. Cela protégera la structure de toutes sortes de déchets.

Les avantages du drainage des eaux usées

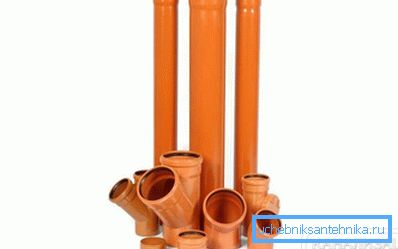

Pourquoi avons-nous considéré la conception, qui est faite de tuyaux en plastique? Il y a plusieurs raisons à cela. L'un d'eux est qu'il est plus facile de le faire vous-même. Comme vous l'avez constaté vous-même, l'assemblage ne présente pas de difficultés particulières et le processus en lui-même est assez simple. Le système plastique présente plusieurs avantages:

1. Prix ​​bas Si vos fonds sont limités, ceci est idéal pour vous. Étant donné que le matériel et tous les éléments supplémentaires coûtent un peu cher et que personne ne doit payer le travail, vous pouvez vous le permettre.
2. Grand assortiment de marchandises. Dans les quincailleries, vous pouvez acheter des tuyaux de différents diamètres et couleurs, raccords, coudes et fixations.
3. Faible poids. Grâce à cela, vous pouvez facilement transporter les tuyaux et, plus important encore, les installer à leur place. Vous pouvez faire tout le travail vous-même, sans l'aide d'amis ou de parents (cela vous permettra de vous passer de Magarych).
4. Il est facile de travailler avec du plastique. Les tuyaux sont faciles à couper avec une meuleuse ou une scie à main. Tout est coupé comme sur des roulettes. Par conséquent, il n'est pas nécessaire d'appliquer un tube pour couper le tuyau en deux.
5. Les tuyaux d’égout ne sont pas soumis à la corrosion, résistent aux variations de température et aux rayons ultraviolets.

Si vous avez des questions supplémentaires, posez-les ci-dessous dans les commentaires de l'article. Si vous avez déjà réalisé un tel système de drainage, partagez votre expérience: combien de temps il vous sert, en cas de problème lors de l'installation ou du fonctionnement, que vous pouvez conseiller aux artisans inexpérimentés.
