Comment faire un tuyau en sandwich pour la cheminée:

Si nous parlons de facilité d'installation et de sécurité de fonctionnement, le tuyau en sandwich pour la cheminée, construit de vos propres mains, sera la meilleure option pour votre maison de campagne ou votre chalet. Les cheminées de ce type présentent de nombreux avantages: absence presque complète de suie sur les murs et, par conséquent, sécurité accrue en cas d'incendie.

De plus, il ne va pas se condenser et il est très facile à entretenir. En raison de ses caractéristiques, un tel dispositif est idéal pour les bâtiments en bois, tels que les bains, qui seront discutés ci-dessous. Et comme matériel supplémentaire, nous allons vous montrer la vidéo dans cet article.

Étapes d'installation

Note L'installation d'un tuyau en sandwich implique l'utilisation d'un isolant hermétique résistant à la chaleur pour éviter toute fuite d'air. Sinon, cela entraînerait une diminution de la qualité de la poussée et du transfert de chaleur du four lui-même.

Dispositif de tuyau

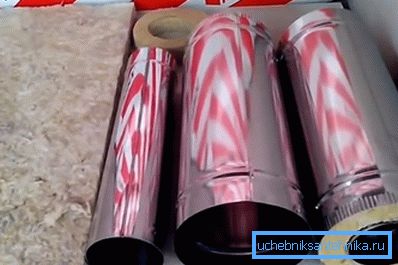

• Sur la photo du haut, vous voyez un dispositif de cheminée fabriqué à partir d'un sandwich de tuyaux. Plus précisément, le tuyau lui-même est (de gauche à droite) de la laine de basalte (issue de la fonte de formations volcaniques), qui sert de joint, puis de cylindre et manchon à l'arrière-plan.. Les cylindres sont fabriqués en acier inoxydable résistant à la chaleur sans ajout d'additifs M 430 (non austénitiques). Il s'agit de l'alliage le moins cher de toutes les qualités et il correspond parfaitement aux charges qui seront exercées à l'avenir.
• Pour les cheminées de ce type, on peut également utiliser de l'acier austénitique, mais dans le même temps, le prix de la structure augmente environ une fois et demie, mais parallèlement, la résistance à la corrosion augmente également. En outre, la marque aura une incidence sur le coût d'une cheminée en tuyau sandwich, mais il convient de noter que la marque n'a aucun lien direct avec la qualité des produits. Par conséquent, il convient tout d'abord de porter une attention particulière au métal et non à l'inscription de la marque.
• Le cylindre extérieur (épaisseur de métal 0,5 mm) peut être utilisé pour les cheminées à sandwich et à gaz, et la tôle est transformée en un cylindre par soudage au rouleau. Le manchon intérieur (épaisseur de tôle de 0,8 à 1,0 mm) est soudé avec une électrode non revêtue (fil) et, selon les circonstances, il peut s'agir d'un soudage à l'argon ou à l'arc.

Note En tant que fabricant de tuyaux en sandwich pour les cheminées, les fabricants utilisent généralement le type de laine de basalte PAROC. L'avantage de ce matériau est que, lors de sa fabrication, il n'est pas utilisé de liants résineux, qui sont détruits lorsqu'ils sont chauffés et le tapis se transforme en sable.

Installation sur le mur

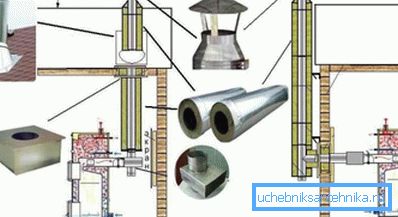

Il existe également de nombreuses raisons pour installer des tuyaux sandwich de cheminée à travers le mur, et non au plafond, et dans cette situation, vous serez aidé par divers adaptateurs pour l'assemblage de la structure. Vous pouvez voir ces éléments dans la partie supérieure de la photo - adaptateurs de coin, raccords traversants, tés et quadrangles pour tuyaux.

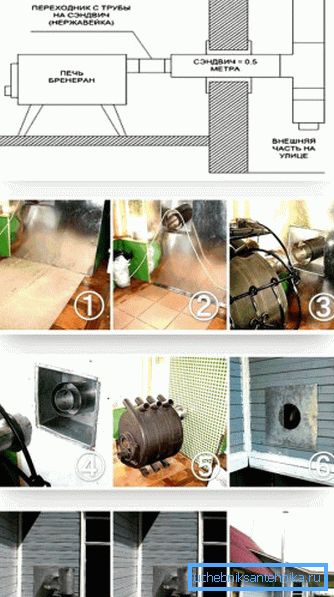

Tout d'abord, pour assembler le tuyau, vous devrez démonter le mur et renforcer le périmètre du passage, ainsi que le recouvrir de tôle d'acier galvanisée pour la sécurité incendie. Après cela, assemblez le support extérieur et fixez-lui deux coins pour faciliter le glissement du t-shirt.

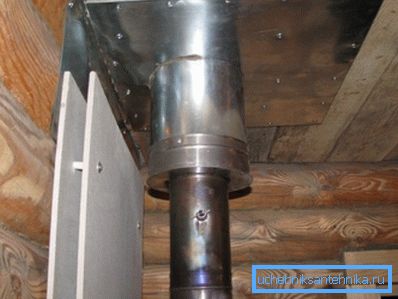

Pour respecter la même sécurité incendie dans les environs immédiats du tuyau, vous devez fermer le mur lui-même. Pour ce faire, vous pouvez utiliser du contreplaqué de 10 mm ou un panneau OSB de la même épaisseur et fixer une feuille d’amiante sur toute la surface.

Une tôle galvanisée est fixée sur le dessus de l’amiante (les feuilles ont généralement 20001200 mm de périmètre). La feuille devra également percer un trou carré pour le tunnelier, et le tunnelier lui-même sera ouvert avec un vernis sur du métal pour se protéger contre la corrosion.

Note Lors de l’installation d’une cheminée en métal à travers un mur, une méthode appelée «feuillure» est utilisée. Cela signifie l'espace qui doit être laissé entre le tuyau et le mur.

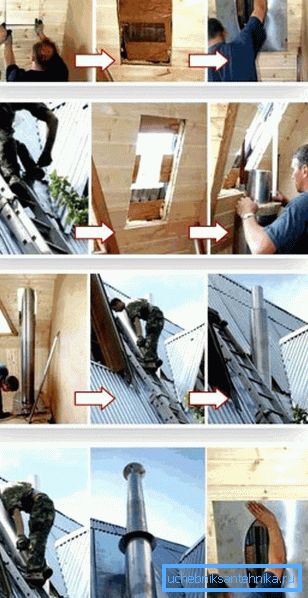

Installation sur le toit

Comme beaucoup d'appareils de ce type, l'installation d'une cheminée en tuyaux sandwich se fait de bas en haut, c'est-à-dire depuis un appareil de chauffage (poêle) à travers le plafond ou à travers un mur. Lors du montage de la structure, faites attention aux extrémités des cylindres. D'une part, ils sont nécessairement rétrécis, ce qui permet de monter la structure en insérant les tubes les uns dans les autres, ce qui est très simple en pratique.

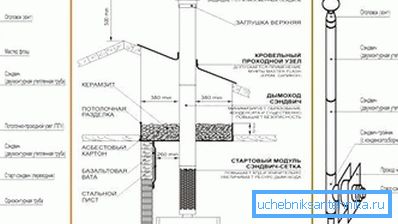

Dans le toit (plafond et toit), tout comme dans le mur, vous devez percer un trou avec une feuille de métal galvanisé, après avoir préalablement placé de l’amiante sous celui-ci pour respecter la sécurité incendie de la structure. À l’extérieur, en galvanisant (en fonction du matériau de toiture), vous devez soit vous pencher sur l’avant du toit, soit faire des extrémités dessous, mais dans tous les cas, vous devez (après avoir installé le tuyau) fixer la tôle à l’aide de vis autotaraudeuses.

Si vous construisez une baignoire, le toit y est souvent plat et la hauteur de la cheminée doit être à au moins un mètre du haut de la rampe. Pour un toit à double pente, vous devez vous élever d'au moins 30 cm au-dessus de la crête.

Lorsque la cheminée a une hauteur supérieure à un mètre, cela est très bon: au fur et à mesure que la poussée augmente, mais en même temps que l'enroulement augmente, la résistance au vent diminue. Dans ce cas, le tuyau est renforcé par des entretoises qui sont attachées à la bride située au sommet de la cheminée.

Pour augmenter la traction, un déflecteur est monté sur l'extrémité supérieure de la cheminée. Toutefois, si le toit avant est fait de matériaux combustibles, tels que des bardeaux, le déflecteur est équipé d'un pare-choc. Il s'agit d'un maillage d'acier si petit qui ne permet pas aux particules de carburant en combustion de s'échapper.

Attache

La longueur totale de la cheminée de la grille au déflecteur ne doit pas dépasser 5-6 m. Pour l’arrimage, veillez à utiliser un mastic résistant à la chaleur (au moins 1 000 ° C) et, une fois assemblé, n’oubliez pas de retirer le film protecteur.

Afin de faciliter au maximum la maintenance de la canalisation pendant son fonctionnement, une révision s’impose, c’est un té passable avec une porte latérale à travers laquelle il sera possible ultérieurement de procéder au nettoyage.

Le support de la cheminée peut être fabriqué indépendamment. Pour cela, vous aurez besoin de coins en acier de 5030 mm, d'une rectifieuse et d'une perceuse pour le perçage de trous de boulons. Le cadre de fixation peut être assemblé avec des boulons M10 ou fixé avec une soudure électrique.

Conclusion

En présence de tout le matériel nécessaire pour réaliser l'installation d'une cheminée en sandwich de vos propres mains, rien de plus simple si vous suivez toutes les instructions du fabricant. Des coûts de main-d'œuvre beaucoup plus importants seront dépensés pour percer des trous dans le plafond ou le mur et pour les recouvrir de matériaux de protection (voir également l'article Tuyaux de pression en polyéthylène - nous en étudions toutes les caractéristiques).
