Comment installer des tuyaux dans la salle de bain: la

Si nous parlons d'immeubles résidentiels à plusieurs étages, la pose de tuyaux dans la salle de bain comprend pratiquement tous les appareils de plomberie de l'appartement - il n'y a qu'une cuisine, mais l'alimentation en eau et les eaux usées sont également retirées de la salle de bain. Vous avez peut-être une salle de bains séparée, mais cela ne change rien, à moins que vous ne deviez faire des ouvertures supplémentaires dans la cloison, nous allons donc prendre comme base le bloc sanitaire commun.

Le câblage peut être effectué en deux versions - à l'intérieur du mur et au-dessus, que nous allons maintenant examiner et vous montrer la vidéo dans cet article.

Plomberie

Note En ce qui concerne la fixation des tuyaux dans la salle de bain, nous nous concentrerons sur les technologies modernes et choisirons le polychlorure de vinyle (PVC) pour les eaux usées et le polypropylène (PP ou PPR) pour la plomberie. Bien sûr, il y a encore du métal et du métal-plastique, mais aujourd'hui, ces matériaux sont très rarement utilisés.

Matériaux

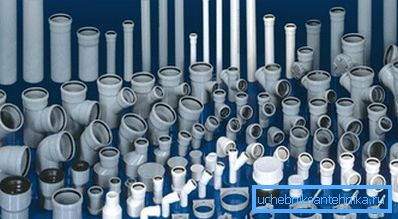

• Pour la distribution des conduites d’égout, nous aurons besoin de conduites en PVC d’un diamètre de 100 mm et de 50 mm., De plus, dans certaines situations, une section de 32 mm est utilisée pour un lave-linge et / ou un lave-vaisselle. Divers raccords sont utilisés pour assembler de tels tuyaux: raccords, angles, tés et réductions de PVC. De plus, la réduction peut être en caoutchouc, par exemple, pour passer d'une cloche de 50 mm à un diamètre de 32 mm. Des joints en caoutchouc, fournis avec les tuyaux, sont utilisés pour assembler une section unique.

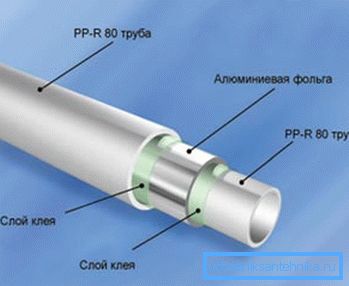

• Les tuyaux en polypropylène pour l’alimentation en eau peuvent avoir un diamètre de 16 à 125 mm, mais dans cette situation, nous ne nous intéressons qu'aux échantillons de 20 mm, et même si la colonne montante de l'appartement mesure 32 mm, une réduction de transition doit être vissée sur celui-ci avec une sortie de 20 mm. Mais à part la section PPR, les murs peuvent différer et il existe quelques désignations, il s’agit des RN10, RN16, RN20 et RN25, mais dans ce cas, nous nous intéressons aux RN16 (mur sans armature) et RN20 (renforcé avec une feuille d’aluminium au milieu du mur). Le RN16 a des parois trop fines et le RN25 est renforcé tout en haut. Pour souder, il faut un frisson pour enlever la feuille. En outre, le prix d'un tel tuyau est assez élevé et il est principalement utilisé pour le chauffage centralisé.

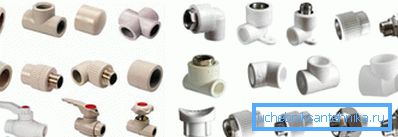

• Pour l'accostage en PPR, des raccords en matériau homogène sont également utilisés: raccords, angles (32, 45, 90), raccords en T, réductions, dérivations et raccords de tuyauterie filetés pour le passage au métal.. Étant donné que la durée de vie du polypropylène est beaucoup plus longue que celle d’un métal, il est recommandé d’utiliser des ponts roulants également à installer à partir de PP.

Eaux usées

Pour installer le système d'égout dans la salle de bain, vous devez commencer la distribution à partir de la colonne montante (celle-ci peut également être remplacée). Il y a une bosse quadrangulaire avec une avance vers la toilette (100 mm) et une vers le reste du circuit (50 mm).

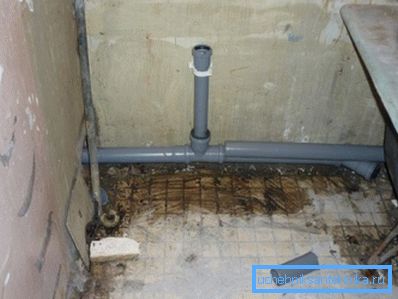

Le câblage lui-même peut être fait le long du mur, en fixant le tuyau aux supports, comme sur la photo ci-dessus, mais vous pouvez également le noyer dans le mur en fabriquant des meuleuses et un perforateur. Essayez de marquer clairement l'emplacement des salles de bains, de sorte que les tés intégrés correspondent à la position du siphon, du lavabo ou de l'évier de la baignoire.

La pente d'un tuyau de 50 mm devrait idéalement être de 3 cm par mètre linéaire, mais si nécessaire, elle peut être légèrement augmentée, mais vous ne devez pas en faire moins. Si vous utilisez le PPR avec une section de 32 mm pour l'évacuation d'une machine à laver ou d'un lave-vaisselle, il n'est pas nécessaire de suivre la pente, car il y a une évacuation forcée.

Alimentation en eau

Note Malgré le fait que le schéma de jonction tubulaire dans la salle de bain implique de l'eau froide et de l'eau chaude, c'est-à-dire avec PPR PN16 et PPR PN20, de nombreux plombiers refusent le PN16 froid et tout le câblage est réalisé avec PN25, en particulier si le circuit est recouvert de plâtre / plâtre ou des cloisons sèches.

Nous continuons à regarder comment poser des tuyaux dans la salle de bain et commençons par installer un compteur d'eau, qui est généralement emballé à proximité immédiate d'une colonne montante d'eau en position verticale ou horizontale (peu importe).

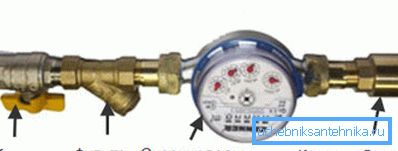

Faites attention à la séquence du colis - immédiatement après la grue, il y a un filtre à tamis, puis le compteur d'eau lui-même, et après le clapet anti-retour, uniquement sur tous ces détails, une flèche permettant de déterminer la direction de l'eau. Si votre maison est raccordée à l’ECS, dans ce cas, les compteurs d’eau devront en installer deux: eau froide et eau chaude.

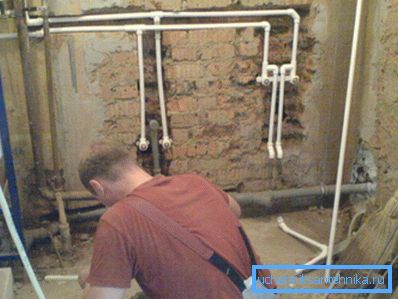

Le câblage peut être effectué au-dessus du mur ou vous pouvez chauffer les tuyaux dans des rainures préfabriquées afin de les fermer avec du plâtre afin d'économiser quelques centimètres d'espace utilisable, ce qui est très important dans les petits appartements. Dans les appartements typiques, l'emplacement des salles de bain est défini dans l'ordre suivant: toilettes, lavabo, baignoire (douche ou box) et sortie vers l'évier de la cuisine - le lave-linge peut être installé aussi bien dans la cuisine que dans la salle de bain.

C'est dans cet ordre que le câblage d'eau froide est effectué, puis que, parallèlement au circuit froid, de l'eau chaude est fournie, qui est alimentée en eau chaude, par une chaudière électrique ou par une colonne à gaz (vous pouvez couper l'alimentation en eau froide de la chaudière ou de la colonne n'importe où, en fonction de leur emplacement).

Le soudage PPR s'effectue en trois étapes: tout d'abord, un tuyau avec un raccord est chauffé dans la buse (pour un diamètre de 20 mm, le maintien est de 5 à 6 secondes), puis ils sont simultanément relâchés, joints et maintenus pendant 2-3 secondes supplémentaires jusqu'à refroidissement. La profondeur de montage d'un tuyau de 20 mm sur le raccord doit être de 14-17 mm. Par conséquent, il doit être chauffé à la même distance.

Conclusion

N'oubliez pas que les tuyaux pour eye-liner vers le robinet de la salle de bain doivent se terminer à une certaine distance - les centres des raccords sont distants de 150 mm. Pour faciliter leur installation, une prise à souder spéciale est utilisée, où ces raccords sont situés sur le barreau.
